La gestione della pressione atmosferica all'interno di specifici ambienti riveste un'importanza cruciale in svariati contesti, dalla sicurezza industriale alla salute pubblica, fino alla comprensione dei fenomeni ambientali. Un ruolo fondamentale in questo ambito è svolto dai sistemi di monitoraggio degli ambienti in depressione, strumenti progettati per misurare e registrare le variazioni di pressione all'interno di zone dove la pressione interna è inferiore rispetto a quella esterna. Comprendere il funzionamento di tali sistemi, le loro applicazioni e le implicazioni per la sicurezza è essenziale per garantire ambienti operativi ottimali e prevenire potenziali rischi.
La Pressione Atmosferica e gli Ambienti in Depressione

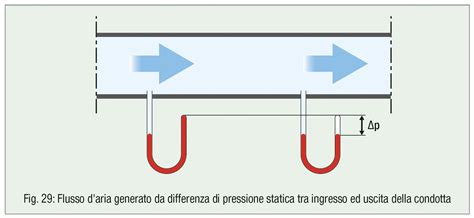

La pressione atmosferica è la forza esercitata dall'aria sull'intera superficie terrestre. In condizioni normali, la pressione all'interno di un ambiente chiuso tende a eguagliare quella esterna. Tuttavia, in determinate circostanze, si può creare una situazione di depressione, ovvero una condizione in cui la pressione interna di un locale è inferiore a quella dell'ambiente circostante. Questa differenza di pressione non è casuale, ma può essere il risultato di processi specifici o di progettazioni mirate.
Un sistema di monitoraggio ambienti in depressione ha il compito primario di misurare la pressione atmosferica all'interno di una zona depressa e di registrarne le variazioni nel tempo. Questi dati sono preziosi per molteplici scopi. Sul fronte ambientale, il monitoraggio delle variazioni di pressione può fornire indicazioni sui cambiamenti climatici che potrebbero influenzare l'ecosistema locale, inclusa la flora e la fauna della zona. Inoltre, questi sistemi sono strumenti utili per monitorare potenziali inondazioni e per prevedere l'arrivo di eventi meteorologici estremi, come uragani, tornado e cicloni, permettendo così di adottare misure preventive.
Applicazioni Industriali e Sanitarie
La necessità di mantenere un ambiente in depressione è particolarmente sentita in settori ad alto rischio, come quello industriale e sanitario. In ambienti industriali, quali laboratori chimici, impianti di produzione di farmaci e industrie alimentari, la creazione di una pressione negativa è spesso indispensabile per confinare e prevenire la fuoriuscita di sostanze tossiche o nocive. Mantenere una pressione interna inferiore a quella esterna assicura che eventuali perdite d'aria avvengano verso l'interno, piuttosto che verso l'esterno, salvaguardando così la sicurezza dei lavoratori e dell'ambiente circostante.
Analogamente, nelle strutture sanitarie, i sistemi di monitoraggio e mantenimento della depressione sono fondamentali. Sale operatorie, stanze di isolamento per pazienti con malattie infettive e laboratori di analisi sono esempi di ambienti dove la pressione negativa gioca un ruolo critico nella prevenzione della diffusione di agenti patogeni. In queste aree, l'aria viene continuamente aspirata dall'esterno verso l'interno, impedendo la fuoriuscita di particelle virali o batteriche e proteggendo così il personale sanitario e gli altri pazienti.
Monitoraggio della Depressione negli Edifici Residenziali
Anche le abitazioni private possono beneficiare dell'installazione di sistemi di monitoraggio degli ambienti in depressione. Questi sistemi possono essere posizionati in punti strategici dell'edificio, come la cantina, il sottotetto o le zone più basse del seminterrato. Queste aree sono naturalmente predisposte all'accumulo d'aria e, conseguentemente, alla formazione di zone a pressione negativa. Il monitoraggio in queste zone può aiutare a identificare potenziali problemi di ventilazione, umidità o infiltrazioni, contribuendo a mantenere un ambiente domestico più salubre e sicuro.
Il Ruolo della Canna Fumaria: Pressione Positiva vs. Negativa
Un elemento cruciale nel funzionamento dei generatori a combustione, come camini, stufe e caldaie, è la canna fumaria. Il suo compito primario è quello di evacuare in modo sicuro ed efficiente i fumi prodotti dalla combustione. La pressione all'interno di questo condotto ha un impatto diretto sulla sicurezza e sull'efficacia del sistema.
Esistono due principi fondamentali di funzionamento per le canne fumarie: pressione negativa (depressione) e pressione positiva.

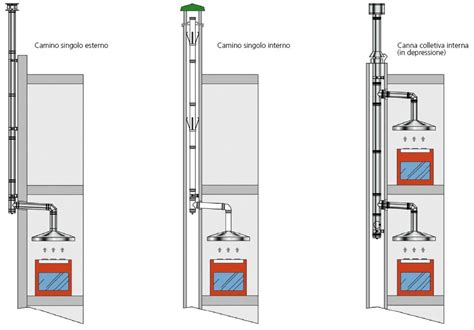

Sistemi a Pressione Negativa (Tiraggio Naturale)
La maggior parte delle canne fumarie tradizionali opera secondo il principio della pressione negativa. In questi sistemi, la canna fumaria crea una sorta di "aspirazione" che attira i fumi verso l'alto e li espelle all'esterno dell'edificio. Questo fenomeno è dovuto al fatto che i fumi caldi, essendo meno densi dell'aria circostante, tendono a salire per convezione, generando una differenza di pressione che "tira" i fumi attraverso il condotto. Il funzionamento "ottimale" di un sistema a tiraggio naturale, come quello di un generatore di calore a Tiraggio Naturale, è sempre in depressione. In queste condizioni, il valore di ossigeno (O2) nei prodotti della combustione a valle dell'interruttore di tiraggio è elevato (almeno 10,2%), mentre l'anidride carbonica (CO2) è bassa (inferiore al 6%). Questo indica una combustione efficiente, dove i fumi sono principalmente composti da vapore acqueo e anidride carbonica.
Nel caso di una caldaia a tiraggio naturale, il vapore acqueo emesso dal canale da fumo, se impatta su una superficie fredda come uno specchietto, può condensare, rendendo visibile la presenza di umidità.
Sistemi a Pressione Positiva (Tiraggio Forzato)
Nei generatori a tiraggio forzato, la situazione è diversa. La tratta di collegamento al camino può essere in depressione o in pressione positiva, a seconda della configurazione dell'apparecchio. Ad esempio, in una caldaia monoblocco a condensazione o in una caldaia con ventilatore in aspirazione dei prodotti della combustione, la tratta può operare in pressione positiva. In questi sistemi, un ventilatore o un altro dispositivo meccanico genera una spinta che forza i fumi attraverso la canna fumaria e li espelle all'esterno. Questa tecnologia è spesso utilizzata in apparecchi di riscaldamento più moderni ed efficienti.
La scelta tra un sistema a pressione positiva o negativa è cruciale e dipende dal tipo di apparecchio di riscaldamento e dalle specifiche dell'edificio, con l'obiettivo primario di garantire un'efficace evacuazione dei fumi e la sicurezza dell'abitazione.
La Misura del Tiraggio e il Controllo della Qualità dell'Aria
La misura del tiraggio viene effettuata principalmente sugli apparecchi a tiraggio naturale, ovvero quelli privi di ventilatore nel circuito dell'aria comburente e dei fumi. Per valutare l'efficienza della combustione e la sicurezza del sistema, si possono utilizzare diversi strumenti.
Uno dei metodi consiste nell'osservare la condensazione del vapore acqueo. Nelle caldaie a tiraggio naturale, il vapore acqueo che fuoriesce dal canale da fumo può condensare se entra in contatto con superfici più fredde, come uno specchietto posto a tale scopo. Un'alternativa è l'uso di un igrometro elettronico, che rileva variazioni nell'umidità dell'aria. Tuttavia, è importante notare che entrambi questi metodi hanno delle limitazioni. La velocità con cui i prodotti della combustione fuoriescono da un condotto fumi potrebbe non essere sufficiente a garantire la formazione di condensa visibile sullo specchietto o la rilevazione da parte dell'igrometro.
L'umidità
Per una valutazione più accurata, soprattutto in caso di sospetta fuoriuscita di prodotti della combustione, si ricorre al misuratore di CO2. Si tratta di uno strumento più costoso, ma essenziale per le ispezioni sulla qualità dell'aria ambiente. In un ambiente con aria pulita, la concentrazione di CO2 è generalmente nell'ordine di qualche centinaio di parti per milione. Al contrario, i prodotti della combustione di una caldaia contengono CO2 in concentrazioni molto più elevate, dell'ordine di qualche punto percentuale. Pertanto, la rilevazione di elevate concentrazioni di CO2 in un ambiente interno è un chiaro indicatore di una potenziale fuga di fumi.
Verifica della Tenuta dei Condotti Fumi
Un aspetto fondamentale per la sicurezza è la verifica della tenuta dei condotti fumi. Questa operazione richiede un'analisi approfondita dei componenti, la raccolta di informazioni dettagliate e verifiche dimensionali. Sono previste due tipologie di prova di tenuta: una "semplificata" e una "classica".
La prova semplificata si concentra sulla verifica visiva dell'assenza di danni, crepe o fessurazioni nei condotti. La prova di tenuta classica, invece, viene effettuata in modo analogo alle verifiche di tenuta su altri impianti, come quelli di adduzione gas, idraulici o dei fluidi refrigeranti, al termine dell'installazione. L'obiettivo è garantire che non vi siano perdite di gas o fumi pericolosi.
Classificazione degli Apparecchi a Gas e le Normative sui Condotti Fumi
La corretta installazione e il funzionamento sicuro degli apparecchi a gas sono strettamente legati alla loro classificazione normativa, che spesso include sigle di difficile interpretazione per i non addetti ai lavori. È fondamentale comprendere queste classificazioni per garantire la scelta e l'installazione di apparecchi conformi alle normative di sicurezza.
Gli apparecchi a gas si dividono in tre tipologie principali:
- Tipo A: Apparecchi non previsti per il collegamento a una canna fumaria o a un dispositivo di scarico esterno. L'aria comburente viene prelevata dall'ambiente stesso in cui l'apparecchio è installato.
- Tipo B: Apparecchi previsti per il collegamento a una canna fumaria o a un camino, con scarico dei prodotti della combustione all'esterno del locale. L'aria comburente è prelevata dall'ambiente in cui l'apparecchio è posto.
- Tipo C: Apparecchi con circuito di combustione stagno rispetto all'ambiente di installazione. Sia il prelievo dell'aria comburente sia lo scarico dei prodotti della combustione avvengono direttamente all'esterno del locale. Questa tipologia è ormai la più diffusa e quella praticamente unica ammessa alla commercializzazione.
All'interno di queste tipologie, vengono aggiunti pedici numerici e lettere che specificano ulteriori caratteristiche tecniche e modalità di installazione. Ad esempio, per gli apparecchi di Tipo C, esistono diverse sottoclassificazioni che descrivono come avviene l'evacuazione dei fumi e l'aspirazione dell'aria comburente:
- Tipo C2: Apparecchio collegato a una canna fumaria collettiva attraverso due condotti, uno per lo scarico dei fumi e uno per l'aspirazione dell'aria comburente.
- Tipo C5: Apparecchio collegato tramite due condotti separati a terminali distinti per l'immissione di aria comburente e lo scarico dei prodotti della combustione. Questi terminali possono essere posizionati in zone con differenti condizioni di pressione o di vento, come ad esempio a quote diverse (una variazione di quota di 10 metri corrisponde a circa 1 mbar di variazione di pressione).
- Tipo C6: Apparecchi commercializzati senza terminali di carico o condotti forniti dal costruttore.
- Tipo C7: Apparecchio collegato tramite due condotti separati a terminali distinti. Lo scarico dei fumi avviene sopra il tetto, mentre l'aspirazione dell'aria comburente avviene nel sottotetto aerato, dove è presente anche un dispositivo rompitiraggio.
- Tipo C8: Apparecchio collegato, tramite un condotto di scarico, a una canna fumaria collettiva o a un camino dove i fumi vengono evacuati in regime di depressione (tiraggio naturale).
- Tipo C9: Apparecchio collegato, tramite un condotto di scarico intubato, a un terminale verticale.
Spesso, a queste sigle seguono altre lettere che indicano specifiche caratteristiche aggiuntive:
- AS (Atmosphere Safety): Indica la presenza sull'apparecchio di un dispositivo di controllo dell'atmosfera in cui esso è installato.
- D: Specifica la possibilità per l'apparecchio di evacuare, attraverso condotti flessibili non metallici, aria umida e prodotti della combustione.
- P: Indica la possibilità di avere uno scarico di tipo B funzionante in pressione, tipico delle caldaie da esterno con condotto intubato.
La comprensione di queste classificazioni è fondamentale per gli installatori e i tecnici, ma anche per i proprietari di immobili, al fine di garantire che gli apparecchi siano installati correttamente e funzionino in modo sicuro ed efficiente, rispettando le normative vigenti.
Strumenti di Misura e Verifiche Tecniche
La corretta progettazione, realizzazione e manutenzione di un sistema di scarico fumi è essenziale per il suo funzionamento sicuro ed efficiente. Per verificare le prestazioni di questi sistemi, vengono utilizzati diversi strumenti di misura. Ad esempio, buoni strumenti di misura, una volta inserita la temperatura esterna, sono in grado di calcolare il valore di "Tiraggio modificato". È importante verificare il buon funzionamento del software degli strumenti di misura utilizzati per garantirne l'affidabilità.
Inoltre, la depressione misurata all'interno dell'asola tecnica, con un valore assoluto uguale o maggiore di 4Pa, può essere un indicatore di un corretto funzionamento o, al contrario, di potenziali problemi di ventilazione o perdite.
La complessità dei sistemi di scarico fumi e le normative associate richiedono una conoscenza approfondita da parte dei professionisti del settore. Attraverso l'uso di strumenti adeguati, verifiche tecniche accurate e una comprensione delle classificazioni normative, è possibile garantire la sicurezza e l'efficienza degli impianti di riscaldamento e degli ambienti in cui essi operano, prevenendo rischi legati alla fuoriuscita di fumi e garantendo un ambiente salubre sia in contesti industriali che residenziali.
