La corretta configurazione dei poli di un interruttore automatico è una delle decisioni più critiche e, al contempo, frequentemente fraintese nella progettazione di un sistema elettrico. La differenza tra un interruttore unipolare (1P), unipolare con neutro (1P+N) e bipolare (2P) non solo determina il corretto funzionamento del sistema, ma assicura anche la protezione sicura di apparecchiature e personale. L'utilizzo di una configurazione errata può lasciare un conduttore sotto tensione anche quando l'interruttore è spento, creando pericoli di scosse silenziose. Può inoltre violare i codici elettrici, compromettere la copertura della garanzia ed esporre i responsabili della struttura a gravi responsabilità.
Un polo in un interruttore automatico si riferisce a un meccanismo di commutazione indipendente che controlla un conduttore (filo). Pensatelo come un interruttore individuale che può interrompere la corrente elettrica; negli interruttori multipolari, questi interruttori sono collegati meccanicamente in modo da scattare insieme in caso di guasto. La distinzione fondamentale è che più poli non significano necessariamente maggiore protezione, ma piuttosto diverse strategie di protezione applicate a diversi conduttori.
Comprendere i Fondamenti: Poli e Funzionamento degli Interruttori
Gli interruttori unipolari sono il cavallo di battaglia dei sistemi elettrici residenziali, proteggendo i singoli circuiti a 120 V negli impianti nordamericani e i circuiti monofase a 230 V nelle regioni con standard IEC. L'interruttore 1P monitora la corrente che scorre attraverso il solo filo di fase (caldo). Il filo neutro si collega direttamente a una barra neutra comune nel pannello e rimane collegato anche quando l'interruttore scatta.
È importante notare che un interruttore 1P non può proteggere dai guasti che si sviluppano sul conduttore neutro stesso. Se un filo neutro si danneggia e trasporta inaspettatamente corrente di ritorno, l'interruttore 1P non rileverà questo sovraccarico. È qui che inizia la confusione, e dove la comprensione degli standard diventa essenziale per i progetti internazionali.
L'Interruttore Unipolare con Neutro (1P+N)
La distinzione fondamentale risiede nella commutazione. L'interruttore 1P+N commuta (scollega) il neutro per l'isolamento durante la manutenzione, ma non include un sensore termomagnetico che monitora il filo neutro. Durante la manutenzione, un elettricista lavora su un circuito protetto 1P+N. Con un interruttore 1P, l'abbassamento dell'interruttore lascia il conduttore neutro ancora collegato all'alimentazione. Se un guasto al neutro di un altro circuito mette inavvertitamente tensione su questo neutro, l'elettricista che tocca il neutro "spento" potrebbe ricevere una scossa letale.
Esistono scenari specifici in cui la protezione del neutro diventa non solo consigliabile, ma obbligatoria secondo le normative:
- Conduttori Neutri di Sezione Inferiore: Secondo la norma IEC 60364-4-43, se l'area della sezione trasversale del conduttore neutro è inferiore a quella del conduttore di fase, la protezione deve monitorare il neutro. Ad esempio, un filo di fase da 10 mm² con un filo neutro da 4 mm². Se la corrente di ritorno supera ciò che il neutro più piccolo può trasportare in sicurezza, senza il monitoraggio del neutro si surriscalderà senza essere rilevato.
- Carichi Non Lineari e Correnti Armoniche: In edifici per uffici, data center e cucine commerciali con illuminazione a LED, azionamenti a frequenza variabile e apparecchiature informatiche, i carichi non lineari generano correnti armoniche. La terza armonica (e altre armoniche dispari) non si annulla nel filo neutro come avviene nei conduttori di fase. Un esempio reale: una cucina commerciale con 20 piani cottura a induzione (carico altamente non lineare). Il neutro dell'alimentatore 3P+N potrebbe trasportare 150A mentre ogni fase trasporta solo 100A. Il monitoraggio standard della fase non rileva il conduttore neutro surriscaldato.
- Tipologie di Impianto TN: La gestione del neutro è critica in diversi sistemi di distribuzione dell'energia:
- Sistema TN-S (comune in Europa): Il neutro è collegato a terra in modo affidabile al trasformatore.
- Sistema TT: Il neutro non è collegato a terra all'impianto, quindi non può essere considerato "sicuro" senza ulteriori protezioni.
- Sistema IT: Il neutro è isolato da terra.
L'Interruttore Bipolare (2P): Potenza e Sicurezza per Carichi Elevati
L'interruttore 2P fornisce una protezione simmetrica su entrambi i conduttori, in genere entrambi i fili di fase in un circuito monofase a 240 V o una fase e un neutro in applicazioni specializzate. In un'installazione residenziale statunitense a 240 V, l'interruttore 2P si collega a due gambe di fase separate del servizio principale (L1 e L2), ciascuna a 120 V rispetto al neutro.
Quando Scegliere un Interruttore Bipolare?
L'interruttore bipolare è un dispositivo che interrompe l'alimentazione di entrambi i poli del nostro circuito elettrico. Quando l'elettricista realizza un impianto elettrico civile, deve occuparsi di installare degli interruttori specifici nei punti giusti della casa. Molto spesso, infatti, in corrispondenza di grandi carichi come lavatrice, forno, piano cottura, vengono utilizzati gli interruttori bipolari.
Perché? Analizziamo proprio il nome di questo componente elettrico:
- Interruttore: perché è in grado di aprire una parte di un circuito, impedendo quindi che la corrente elettrica vada a servire un carico.
- Bipolare: perché interrompe sia la fase che il neutro, garantendo una disconnessione completa del circuito.
Generalmente, l'interruttore bipolare viene utilizzato come sistema di protezione nei grandi apparecchi, come il forno, la lavatrice o il piano cottura della cucina. Prima di fare collegamenti elettrici o qualsiasi tipo di operazione, assicurati sempre che il contatore sia staccato e che in casa non arrivi energia elettrica.

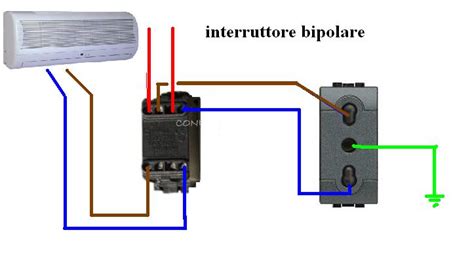

L'esempio più comune è quello della lavatrice o lavastoviglie. In uscita dal bipolare, dai morsetti inferiori, si va a collegare la linea che va alla presa elettrica. Si collega quindi il cavo di fase in un morsetto inferiore e il neutro nell'altro. L'ultimo passo consiste nel collegare fase e neutro alla presa. Questa ha solitamente 3 morsetti e quello centrale va collegato alla terra (dal colore giallo verde).
Il prezzo di un interruttore bipolare è generalmente più alto di quello unipolare, proprio per questo conviene utilizzarli solo dove necessario.
Confronto Dettagliato: Unipolare vs. Bipolare
Comprendere le differenze tra interruttori unipolari e bipolari è fondamentale per un impianto elettrico sicuro ed efficiente.
| Caratteristica | Interruttore Unipolare | Interruttore Bipolare |
|---|---|---|
| Numero di Poli | 1 (filo caldo singolo) | 2 (due fili caldi o fase e neutro) |
| Tensione Tipica | 120V (Nord America), 230V (IEC monofase) | 240V (Nord America), 230V/400V (IEC) |
| Amperaggio Tipico | 15-60 ampere | 15-100 ampere |
| Tipo di Circuito | Circuiti standard (illuminazione, prese) | Elettrodomestici ad alta potenza (asciugatrici, forni, AC) |
| Uso Tipico | Luci, prese, piccoli elettrodomestici | Grandi elettrodomestici, stufe elettriche, motori |
| Dimensioni nel Pannello | Più piccolo, 1 slot | Più grande, 2 slot |
| Complessità Installazione | Più facile da installare | Installazione più complessa |
| Funzione di Protezione | Protegge i circuiti a bassa potenza | Protegge i circuiti ad alta potenza da 240V, isola entrambi i poli |
| Meccanismo di Sgancio | Interrompe un singolo circuito in caso di sovraccarico | Interrompe entrambi i circuiti contemporaneamente in caso di sovraccarico su uno o entrambi i poli |
Interruttore Unipolare: Caratteristiche e Limiti
Un interruttore unipolare è progettato per proteggere un circuito elettrico a 120 V (o 230V monofase). È l'interruttore più comunemente utilizzato nelle abitazioni residenziali e funziona controllando il flusso di elettricità verso un singolo circuito. Un interruttore unipolare è installato nel quadro elettrico, dove si collega al circuito e consente o interrompe il flusso di elettricità in base alla richiesta di corrente.
Come Funziona: Un interruttore unipolare fornisce protezione scollegando il circuito elettrico quando rileva un sovraccarico o un cortocircuito. È collegato a un circuito da 120 volt, tipicamente utilizzato per illuminazione, prese di corrente ed elettrodomestici a basso consumo. Quando il circuito supera il suo amperaggio nominale, l'interruttore scatta, interrompendo il flusso di elettricità per prevenire surriscaldamenti e rischi di incendio.
Vantaggi:
- Convenienti: Generalmente meno costosi degli interruttori bipolari.
- Semplicità: Design semplice, facile installazione e sostituzione.
- Ideali per circuiti a bassa potenza: Soluzione perfetta per proteggere i circuiti domestici di base.
Svantaggi:
- Capacità di potenza limitata: Classificati solo per 120 V (o 230V monofase), inadatti per elettrodomestici ad alta potenza.
- Non adatti per elettrodomestici pesanti: Dispositivi come asciugatrici elettriche, fornelli o sistemi di aria condizionata centralizzati richiedono un interruttore bipolare.
- Amperaggio inferiore: Tipicamente limitati a 15-60 ampere.
Interruttore Bipolare: Potenza e Sicurezza
Un interruttore bipolare è progettato per proteggere i circuiti a 240 V e viene utilizzato per elettrodomestici ad alta potenza che richiedono una tensione maggiore rispetto ai circuiti standard a 120 V. Gli interruttori bipolari sono in genere installati nel quadro elettrico principale e si collegano a due linee separate a 120 V, fornendo effettivamente 240 V di elettricità. Sono essenziali per apparecchiature e elettrodomestici di grandi dimensioni che richiedono un amperaggio maggiore, come condizionatori, scaldabagni e asciugatrici.
Come Funziona: Un interruttore bipolare funziona in modo simile a un interruttore unipolare, ma controlla un circuito da 240 volt anziché da 120 V. Viene utilizzato in situazioni in cui è richiesta una maggiore richiesta di energia elettrica, come nel caso di grandi elettrodomestici. Un interruttore bipolare è collegato a due fili sotto tensione, fornendo 240 volt di elettricità per alimentare sistemi ad alta richiesta. Analogamente a un interruttore unipolare, un interruttore bipolare scatta quando rileva un sovraccarico o un cortocircuito, interrompendo così il flusso di elettricità e prevenendo potenziali danni.
Vantaggi:
- Gestisce tensioni più elevate: Progettati per gestire 240 V, essenziali per elettrodomestici e macchinari di grandi dimensioni.
- Previene il sovraccarico: Scollegando il circuito quando la corrente supera i limiti di sicurezza, proteggono apparecchiature costose e l'intero sistema elettrico.
- Versatilità: Utilizzabili sia per applicazioni domestiche che commerciali, garantendo un'adeguata protezione per una varietà di carichi elettrici.
Svantaggi:
- Costi più elevati: Generalmente più costosi degli interruttori unipolari a causa della loro maggiore capacità di potenza e complessità.
- Installazione più complessa: Richiedono più spazio nel quadro elettrico e possono essere più complicati per gli amanti del fai da te.
- Dimensioni maggiori: Fisicamente più grandi delle loro controparti unipolari, il che potrebbe richiedere più spazio nella scatola dell'interruttore.
Differenze Chiave: Tensione, Amperaggio e Dimensioni
- Gestione della Tensione: La differenza principale risiede nella capacità di tensione. Gli interruttori unipolari gestiscono 120 V, mentre quelli bipolari gestiscono 240 V.
- Ampacità: Sia gli unipolari che i bipolari sono disponibili in vari valori di amperaggio. Per gli elettrodomestici più grandi, spesso sono necessari interruttori bipolari per gestire l'amperaggio più elevato.
- Dimensioni e Installazione: Gli interruttori bipolari sono fisicamente più grandi e occupano due slot nel pannello dell'interruttore, mentre gli unipolari occupano solo uno slot. Di conseguenza, l'installazione di interruttori bipolari potrebbe richiedere più spazio nel quadro elettrico e la loro installazione risulta più complessa.
Installazione e Considerazioni di Sicurezza
Prima di installare qualsiasi interruttore, è fondamentale assicurarsi che l'alimentazione sia completamente interrotta. Spegnere l'alimentazione principale per evitare scosse elettriche o lesioni. Se non si ha familiarità con i lavori elettrici, è consigliabile rivolgersi a un elettricista qualificato.
Guida Passo-Passo per l'Installazione (Generale)
- Spegnere l'alimentazione principale al pannello dell'interruttore.
- Rimuovere il vecchio interruttore (se si sostituisce uno) smontandolo con cautela dal pannello.
- Installare il nuovo interruttore: Allineare la clip metallica dell'interruttore con la guida del pannello e farlo scattare in posizione.
- Collegare i fili: Collegare i fili ai terminali dell'interruttore. Per un bipolare, questo implica collegare i due fili di fase ai due terminali dell'interruttore.
- Verificare la corretta sezione del filo: È necessario adattare la sezione del filo all'amperaggio dell'interruttore. Ad esempio, per un interruttore da 30 ampere, utilizzare filo di calibro 10 AWG; per un interruttore da 40 ampere, utilizzare filo di calibro 8 AWG.
- Testare l'interruttore: Accendere l'interruttore principale e poi il nuovo interruttore e verificarne il corretto funzionamento utilizzando un tester di tensione.
Come si monta un interruttore bipolare in una presa?
Sicurezza Prima di Tutto: DPI e Test
- Dispositivi di Protezione Individuale (DPI): Indossare sempre guanti isolanti e occhiali di sicurezza prima di iniziare qualsiasi lavoro elettrico.
- Verifica della Tensione: Utilizzare un tester di tensione per verificare che non ci sia corrente nel pannello prima di toccare qualsiasi componente.
- Compatibilità del Quadro Elettrico: Prima di aggiungere un nuovo interruttore bipolare, verificare se il quadro elettrico è in grado di gestire il carico aggiuntivo. Controllare la disponibilità di slot aperti e l'amperaggio dell'interruttore principale. La maggior parte dei quadri elettrici moderni può ospitare interruttori bipolari, ma è sempre bene verificare l'etichetta del quadro per la compatibilità.
- Permessi Locali: La maggior parte delle città richiede un permesso per i lavori elettrici. È consigliabile consultare l'ufficio edile locale prima di iniziare.
Applicazioni Specifiche e Scenari d'Uso
Interruttori per Elettrodomestici ad Alto Consumo
Immaginate questa scena: avete appena portato la vostra nuova asciugatrice elettrica in lavanderia, impazienti di mandare finalmente in pensione il vecchio e ingombrante modello a gas. Aprite il pannello elettrico, pronti a collegarla, e vi bloccate. Il manuale vi fissa: "Richiede un circuito a 240 V protetto da un interruttore bipolare". Conoscete gli interruttori unipolari: sono quei piccoli interruttori con le etichette "Luci della camera da letto" o "Prese del garage". Ma un interruttore bipolare? E perché non potete semplicemente sostituirlo con uno unipolare per risparmiare tempo?
Gli interruttori automatici bipolari (2P) sono gli eroi silenziosi dei circuiti domestici ad alta potenza. Per gli elettrodomestici a 240 V come asciugatrici, forni o condizionatori centralizzati, un interruttore automatico bipolare non è un optional; fa la differenza tra un impianto sicuro e conforme alle normative e un potenziale pericolo di incendio.
Perché un Interruttore Bipolare è Indispensabile
- Sicurezza contro i Pericoli a 240V: Un interruttore unipolare interrompe l'alimentazione solo a un filo sotto tensione. Se l'altro rimane sotto tensione (anche dopo l'intervento), si potrebbe comunque prendere la scossa mentre si lavora sul circuito. Un interruttore bipolare elimina questo rischio: interrompe l'alimentazione a entrambi i fili sotto tensione, senza lasciare corrente attiva.
- Alimentazione dei "Grandi Divoratori di Energia": Apparecchi come forni elettrici o condizionatori richiedono 240 V per funzionare in modo efficiente e sicuro. Una tensione più elevata significa una corrente inferiore, che riduce il calore nei cavi e rende l'apparecchio più efficiente. Un forno da 5.000 W a 120 V assorbirebbe 41 ampere (molto più di quanto un interruttore unipolare da 20 ampere possa gestire), fondendo i cavi e scattando continuamente. A 240 V? Assorbe solo 20,8 ampere: sicuro, stabile e pronto all'uso.
- Conformità alle Normative: Il Codice Elettrico Nazionale (NEC) e la maggior parte dei codici locali impongono interruttori bipolari per circuiti a 240 V. Questo perché è dimostrato che prevengono sovraccarichi, cortocircuiti e incendi nei sistemi ad alta potenza.
Tipi di Interruttori Bipolari
- Interruttore Automatico Bipolare (2P MCB): È il "cavallo di battaglia" per la protezione da sovraccarico e cortocircuito. Monitora sovraccarichi (troppi apparecchi collegati) e cortocircuiti (filo sotto tensione che tocca neutro o terra). Ideale per elettrodomestici standard da 240 V come asciugatrici, forni o condizionatori.
- Interruttore Differenziale 2P (RCCB): È un sistema di protezione contro i guasti a terra. Monitora le correnti di dispersione, ad esempio quando l'acqua entra in contatto con l'elettricità. Se rileva anche solo una dispersione, interviene in millisecondi. Non gestisce sovraccarichi o cortocircuiti da solo, ma va abbinato a un MCB. Ideale per prese elettriche esterne, vasche idromassaggio o saune.
- 2P RCBO: Combina le funzionalità di MCB e RCCB, proteggendo da sovraccarichi, cortocircuiti e guasti a terra. Perfetto per quadri elettrici compatti o dove lo spazio è limitato. Ideale per cucine moderne, officine domestiche o qualsiasi circuito dove spazio e sicurezza sono prioritari.
Considerazioni Finali
La scelta tra un interruttore unipolare e uno bipolare dipende interamente dalle esigenze specifiche del tuo impianto elettrico e dagli apparecchi che andrai ad alimentare. Per la maggior parte delle esigenze domestiche di base, un interruttore unipolare sarà sufficiente. Tuttavia, se stai alimentando elettrodomestici pesanti o necessiti di un circuito a 240 V, è indispensabile un interruttore bipolare.
Considerare attentamente la tensione e la potenza degli apparecchi, la posizione dell'installazione (soprattutto in presenza di acqua) e la compatibilità del quadro elettrico è fondamentale per garantire un impianto sicuro, efficiente e conforme alle normative vigenti. In caso di dubbi, consultare sempre un elettricista qualificato.
