La topografia, disciplina fondamentale per la misurazione e la rappresentazione della superficie terrestre, si basa in larga misura sulla misurazione precisa degli angoli. Sebbene la definizione geometrica classica di un angolo possa apparire ambigua, nella pratica topografica essa assume un significato ben preciso e cruciale per la comprensione del territorio. Tra i concetti angolari più importanti in questo campo figurano gli angoli di elevazione e depressione, strumenti indispensabili per determinare altezze, distanze e dislivelli.
L'Essenza dell'Angolo nella Topografia
Fin dai tempi antichi, la misurazione degli angoli ha rappresentato una pietra miliare per lo sviluppo della civiltà umana. Dalle pratiche agricole alla navigazione, passando per la determinazione delle dimensioni del nostro pianeta e la creazione di mappe dettagliate, gli angoli sono stati l'elemento cardine. Si potrebbe quasi definire l'angolo come il "capostipite" della topografia, l'antenato da cui ogni misurazione e rappresentazione del territorio ha avuto origine.
La definizione geometrica classica, che descrive un angolo come "ciascuna delle parti del piano in cui esso è diviso da due semirette, uscenti dallo stesso punto", introduce una potenziale ambiguità. Preso un punto O, da cui partono due semirette, 'a' e 'b', queste dividono il piano in due regioni distinte. Sia che si considerino semirette o segmenti (OA e OB, con O come vertice), il piano viene suddiviso in due angoli. L'origine comune delle semirette, o l'estremo comune dei segmenti, è definito "vertice dell'angolo". Le semirette o i segmenti sono i "lati dell'angolo". Per denominare un angolo, si utilizzano le lettere dei punti che lo definiscono, ponendo al centro la lettera del vertice e aggiungendo un accento circonflesso (ad esempio, AÔB), oppure si ricorre alle lettere greche come alfa o beta.
L'ambiguità nasce dal fatto che, nella rappresentazione grafica, una denominazione come AÔB potrebbe riferirsi sia all'angolo "rosso" (convesso) sia all'angolo "verde" (concavo) che le semirette individuano. Senza ulteriori specificazioni, come gesti o contestualizzazioni visive, chi osserva il disegno potrebbe non distinguere con certezza quale delle due regioni angolari sia quella a cui ci si riferisce. Questa imprecisione, seppur tollerabile in geometria pura, non è compatibile con la rigorosa necessità della topografia.
L'Angolo di Elevazione: Guardare Verso l'Alto
Per superare l'ambiguità intrinseca della definizione geometrica e applicarla concretamente al territorio, la topografia introduce concetti specifici come l'angolo di elevazione. Questo angolo è definito come l'angolo formato su un piano verticale tra la linea orizzontale locale e una linea di vista ascendente, diretta da un osservatore verso un oggetto situato più in alto. In termini più semplici, l'angolo di elevazione si forma quando la linea di vista è diretta verso l'alto rispetto alla linea orizzontale di riferimento.
Questo concetto è di fondamentale importanza in diverse discipline, tra cui l'astronomia, il rilevamento topografico e la navigazione. L'angolo di elevazione è intrinsecamente legato alla misurazione di altezze e distanze. Ad esempio, se un topografo si trova a terra e desidera determinare l'altezza della cima di una montagna, può misurare l'angolo di elevazione dal suo punto di osservazione fino alla cima. Combinando questa misurazione con la distanza orizzontale dalla montagna, è possibile calcolare l'altezza esatta utilizzando principi trigonometrici.
Gli angoli, in generale, sono misurati in gradi. La linea orizzontale, nel contesto dell'angolo di elevazione, può essere immaginata come una linea retta su una superficie piana coordinata dove tutti i punti possiedono la stessa coordinata y. L'angolo di elevazione si forma dalla combinazione di questa linea orizzontale e la linea di vista, che è la linea immaginaria tracciata dagli occhi dell'osservatore verso il punto specifico dell'oggetto osservato.
Domande Frequenti sull'Angolo di Elevazione
- Quali sono gli angoli misurati in…? Gli angoli in topografia sono misurati in gradi. La linea orizzontale, insieme all'angolo di elevazione, permette di definire la direzione di un oggetto rispetto all'osservatore.
- Che cos'è un angolo di elevazione? Fai un esempio. L'angolo di elevazione è l'angolo tra la linea di vista orizzontale e la linea di vista verso un oggetto situato sopra l'osservatore. Un esempio pratico è guardare la cima di un albero o di un edificio: l'angolo che forma la tua linea visiva con l'orizzonte è l'angolo di elevazione.
- Che cos'è l'angolo di elevazione? L'angolo di elevazione è l'angolo formato tra la linea di vista orizzontale e la linea di vista che punta verso un oggetto.
L'Angolo di Depressione: Uno Sguardo Verso il Basso
Complementare all'angolo di elevazione è l'angolo di depressione. Questo si forma quando un osservatore, trovandosi ad una certa altezza, guarda verso un oggetto situato al di sotto del suo livello visivo orizzontale. In questo caso, la linea di vista è diretta verso il basso rispetto alla linea orizzontale di riferimento.
L'angolo di depressione è anch'esso uno strumento vitale in topografia e navigazione. Viene utilizzato, ad esempio, da un pilota di aereo per determinare l'altezza di un punto sul terreno, o da un osservatore su un faro per calcolare la distanza di una nave in mare. Come l'angolo di elevazione, anche quello di depressione viene misurato in gradi e si basa sulla linea orizzontale locale. La sua ampiezza varia tipicamente da 0° a -90°, indicando una direzione verso il basso.
È importante notare che, in un sistema di coordinate bidimensionale, la linea orizzontale è parallela all'asse X, mentre la linea di vista forma un angolo con essa. La relazione tra l'angolo di elevazione e quello di depressione è diretta: se un oggetto A osserva un oggetto B, l'angolo di elevazione da A a B è uguale all'angolo di depressione da B ad A, assumendo che entrambi gli osservatori si trovino su un piano verticale rispetto all'altro.
VideoLezioni: DEFINIZIONE DI ANGOLO IN TOPOGRAFIA
Strumenti e Tecniche Topografiche
La misurazione precisa degli angoli di elevazione e depressione richiede l'uso di strumenti specifici. Tra i più comuni troviamo:
- Teodolite: Uno strumento ottico di precisione utilizzato per misurare angoli orizzontali e verticali. Il teodolite moderno è spesso incorporato in stazioni totali elettroniche, che combinano misurazione angolare, misurazione di distanza e capacità di raccolta dati.
- Livella: Sebbene comunemente associata alla misurazione di superfici piane, le livelle possono essere utilizzate per stabilire una linea di riferimento orizzontale precisa, fondamentale per le misurazioni angolari.
- Clinometro o Inclinometro: Strumenti progettati specificamente per misurare angoli di pendenza o inclinazione. Molti clinometri moderni sono digitali e possono fornire letture immediate in gradi o percentuali.
- Goniometro: Uno strumento più basilare, utilizzabile per misurare angoli direttamente su una carta o un disegno. La corona del goniometro è generalmente graduata in gradi sessagesimali da 0 a 360° in senso orario.
La Bussola e il Riferimento Magnetico
La bussola, uno strumento antico ma sempre valido, è essenziale per determinare la direzione. Costituita da un ago magnetizzato, una ghiera graduata e una rosa dei venti, permette di orientarsi rispetto al nord magnetico. Sul vetro è presente una linea con una freccia, detta "linea di fede", che facilita la lettura del rilevamento. Durante l'uso, è fondamentale evitare la vicinanza di materiali ferromagnetici che potrebbero alterare le letture.
La declinazione magnetica, ovvero la distanza angolare tra il Nord Geografico e il Nord Magnetico, varia da luogo a luogo e nel tempo. Questa variazione deve essere considerata nei calcoli topografici di precisione. L'inclinazione magnetica, l'angolo che le linee di forza del campo magnetico terrestre formano con il piano orizzontale, influisce anche sul comportamento dell'ago magnetico.
Proiezioni Cartografiche e Sistemi di Riferimento
La rappresentazione della superficie terrestre curva su una mappa piana introduce inevitabilmente delle distorsioni. Per questo motivo, la topografia si avvale di diverse proiezioni cartografiche, che sono metodi matematici per trasferire le coordinate geografiche da una superficie sferica o ellissoidale a un piano.
- Proiezioni Conformi: Mantengono inalterate le forme locali, ma possono distorcere le aree e le distanze. La proiezione di Mercatore è un esempio noto di proiezione conforme.
- Proiezioni Equivalenti: Conservano le aree, ma distorcono le forme e le distanze.
- Proiezioni Equidistanti: Mantengono le distanze da uno o due punti centrali, ma distorcono altre caratteristiche.

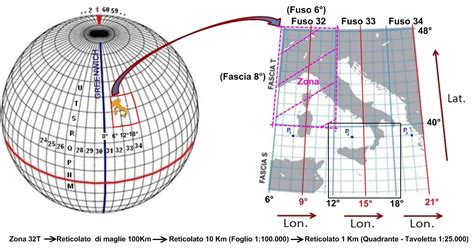

Un sistema di proiezione ampiamente utilizzato in topografia e cartografia è il Sistema Universale Trasverso di Mercatore (U.T.M.). Questo sistema divide la Terra in 60 fusi longitudinali di 6° ciascuno, e in 20 fasce latitudinali di 8° di ampiezza. Ogni punto sulla Terra viene identificato da un numero di fuso e da una lettera di fascia. La proiezione UTM è considerata una proiezione conforme e si utilizza per aree comprese tra 80° di latitudine Nord e 80° di latitudine Sud.
Sistemi di Riferimento Geodetico
Per garantire la coerenza e la precisione delle misurazioni, la topografia si basa su sistemi di riferimento geodetico. Questi sistemi definiscono matematicamente la posizione dei punti sulla superficie terrestre. La Terra non è una sfera perfetta, ma un ellissoide leggermente schiacciato ai poli. Diversi modelli ellissoidali sono stati sviluppati nel corso del tempo per approssimare al meglio la forma terrestre.
- Datum: Un sistema geodetico di riferimento che include un ellissoide e un punto di origine. Datum differenti forniscono coordinate diverse per lo stesso punto. Esempi storici includono il Genova 1902 (GE 02), basato sull'ellissoide Bessel.
- WGS 84 (World Geodetic System 1984): Un sistema globale utilizzato dal sistema di posizionamento satellitare GPS.
- ITRS (International Terrestrial Reference System): Un sistema di riferimento globale che tiene conto della deriva continentale.
- ETRS89 (European Terrestrial Reference System 1989): Basato sull'ITRS, è il sistema di riferimento standard per l'Europa, che si muove solidalmente con la placca euroasiatica. In Italia, le reti IGM95 e la Rete Dinamica Nazionale (RDN) sono materializzazioni dello standard ETRS.
La scelta del sistema di riferimento corretto è fondamentale per la precisione dei rilievi topografici, specialmente quando si lavora su vaste aree o si integrano dati da diverse fonti.
Rappresentazione Altimetrica: Curve di Livello

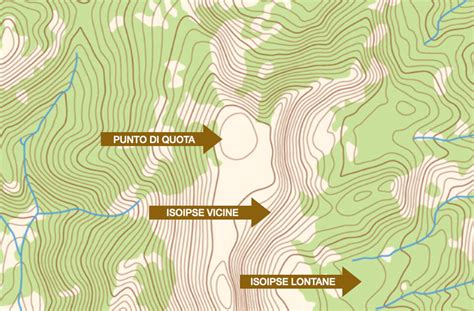

La rappresentazione dell'altitudine e della forma del terreno su una mappa piana avviene principalmente attraverso le curve di livello (o isoipse). Ogni curva di livello collega punti che si trovano alla stessa altitudine sopra il livello medio del mare.
- Equidistanza: La differenza di quota costante tra due curve di livello adiacenti. Nelle carte topografiche, le curve di livello con equidistanza maggiore sono tracciate con un tratto più marcato (direttrici) e riportano l'altitudine, mentre quelle più sottili (intermedie) sono più numerose e solitamente non riportano valori numerici.
- Rilievi e Depressioni: Curve di livello concentriche il cui valore altimetrico cresce verso il centro indicano un rilievo (una collina o una montagna). Se il valore altimetrico decresce verso il centro, si è in presenza di una depressione o cavità.
- Selle: Un'area bassa situata tra due punti di elevazione più alti.
- Lumeggiamento: Tecnica grafica che utilizza sfumature chiaro-scuro o tratteggi per simulare l'effetto delle ombre e dare un senso di tridimensionalità alla superficie rappresentata, evidenziando i rilievi.
La corretta interpretazione delle curve di livello è essenziale per comprendere la morfologia del terreno, le pendenze e i dislivelli, informazioni cruciali per la pianificazione di opere ingegneristiche, percorsi escursionistici o studi ambientali.
Conclusioni Intermedie: L'Importanza di Angoli Precisi
In definitiva, gli angoli di elevazione e depressione non sono semplici concetti geometrici astratti, ma strumenti operativi indispensabili nella topografia. La loro misurazione accurata, supportata da strumenti adeguati e da una solida comprensione dei sistemi di riferimento e delle proiezioni cartografiche, permette di creare rappresentazioni fedeli del territorio, di determinare altezze e distanze con precisione e di pianificare interventi che tengano conto delle caratteristiche fisiche del suolo. La continua evoluzione tecnologica, dai sistemi satellitari agli strumenti digitali, non fa che aumentare la precisione e l'efficienza di queste misurazioni, consolidando il ruolo centrale dell'angolo nella moderna topografia.
