L'elicottero, una macchina volante capace di sfidare la gravità con agilità e precisione, rappresenta uno dei vertici dell'ingegneria aeronautica. La sua capacità di decollo e atterraggio verticale, volo stazionario e traslazione in qualsiasi direzione lo rende uno strumento insostituibile in numerose applicazioni, dal soccorso alla difesa, dalla logistica al trasporto civile. Per comprendere appieno il suo funzionamento, è necessario addentrarsi nei complessi meccanismi che ne governano il volo, analizzando le forze in gioco, i sistemi di controllo e le innovative soluzioni ingegneristiche che ne garantiscono la sicurezza e le prestazioni.

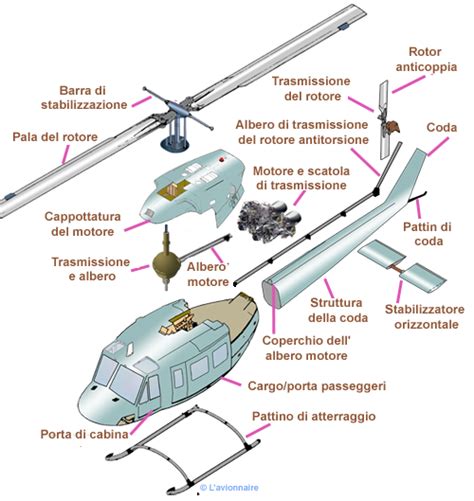

Il Cuore dell'Elicottero: Il Rotore e le Forze Aerodinamiche
Il componente più distintivo e fondamentale di un elicottero è il rotore principale. Questo complesso sistema, costituito da pale montate su un mozzo, è responsabile della generazione della portanza necessaria a sollevare l'aeromobile e della spinta per la sua traslazione. La rotazione del rotore crea un flusso d'aria discendente che, per la terza legge di Newton, genera una forza uguale e contraria verso l'alto: la portanza.
Le pale del rotore non sono semplici eliche; la loro forma e il loro angolo di incidenza (l'angolo tra la corda della pala e la direzione del flusso d'aria relativo) sono attentamente studiati per ottimizzare la generazione di portanza. Il pilota può modificare collettivamente l'angolo di incidenza di tutte le pale contemporaneamente attraverso il comando del "passo collettivo". Un aumento dell'incidenza genera più portanza, facendo salire l'elicottero, mentre una diminuzione la riduce, provocando la discesa. Questa manovra, tuttavia, non è così semplice come potrebbe apparire.
L'aumento dell'incidenza delle pale comporta una maggiore resistenza all'aria, richiedendo un incremento della potenza erogata dal motore per mantenere la velocità di rotazione del rotore costante. Viceversa, una diminuzione dell'incidenza richiede una riduzione della potenza. Il pilota gestisce questa interdipendenza tramite una manopola simile a quella dell'acceleratore di una motocicletta, collegata al sistema di controllo del passo collettivo. La precisione in questa gestione è cruciale, poiché le variazioni di potenza influenzano direttamente la velocità di rotazione del rotore e, di conseguenza, la stabilità dell'elicottero.
Il Controllo della Rotazione e la Coppia Indesiderata
Un altro effetto diretto della rotazione del rotore principale è la generazione di una coppia che tende a far ruotare la fusoliera nel senso opposto. Questo fenomeno, noto come "coppia di reazione", è una conseguenza della legge di conservazione del momento angolare. Senza un sistema di compensazione, l'elicottero sarebbe instabile e ingovernabile.

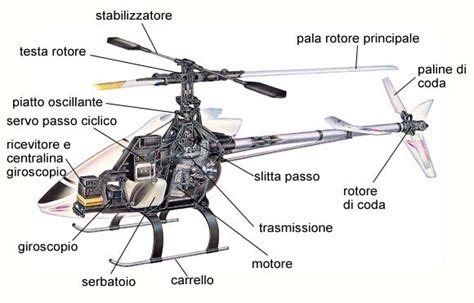

Per contrastare questa coppia, la maggior parte degli elicotteri impiega un rotore di coda. Questa piccola elica, montata verticalmente all'estremità posteriore della fusoliera, genera una spinta laterale che bilancia la coppia del rotore principale. Il pilota controlla la spinta del rotore di coda attraverso la pedaliera, un sistema di pedali che aziona il passo delle pale dell'elica di coda. Premendo un pedale, si aumenta la spinta in una direzione, causando la rotazione della fusoliera.
Il comando della pedaliera richiede molta abilità, poiché ogni minima variazione nella rotazione o nella portanza del rotore principale può indurre una tendenza alla rotazione della fusoliera. Il pilota deve costantemente correggere queste tendenze per mantenere la posizione desiderata.

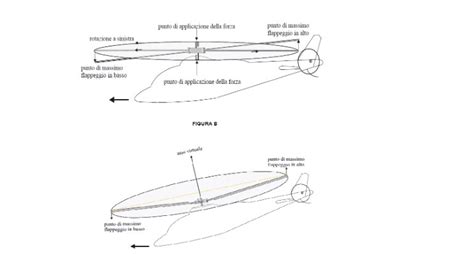

Il Volo Traslato: L'Arte dell'Inclinazione del Rotore
La vera magia dell'elicottero risiede nella sua capacità di muoversi in qualsiasi direzione. Questa versatilità è ottenuta attraverso il "passo ciclico", un sistema di controllo che permette di inclinare il disco del rotore principale. Il pilota agisce su una leva, simile alla cloche di un aeroplano, che modifica l'angolo di incidenza delle pale in modo ciclico durante la loro rotazione.
Quando la leva del passo ciclico viene spinta in avanti, l'incidenza delle pale che si trovano nella parte posteriore del disco aumenta, mentre quella delle pale nella parte anteriore diminuisce. Questo squilibrio di portanza fa sì che il rotore si inclini in avanti, generando una componente della forza portante nella direzione di avanzamento. Di conseguenza, l'elicottero si muove in avanti. Analogamente, inclinando la leva a destra, a sinistra o tirandola indietro, si ottengono movimenti laterali e di retromarcia.
È importante notare che, per sostenere l'elicottero in volo traslato orizzontale, la componente verticale della portanza deve essere almeno uguale al peso dell'aeromobile. Quando il rotore è inclinato, la forza portante si scompone in una componente verticale e una orizzontale (la spinta propulsiva). Se la portanza totale non è sufficiente, l'elicottero perderà quota mentre avanza. Pertanto, il pilota deve coordinare il comando del passo ciclico con quello del passo collettivo e della potenza del motore per mantenere l'altitudine desiderata durante la traslazione.
Il comando del passo ciclico è inizialmente controintuitivo per un pilota di aeroplano, poiché i movimenti della leva non producono gli stessi effetti immediati. Tuttavia, con l'addestramento, si comprende che i due sistemi di controllo sono concettualmente simili. Un pilota di elicottero può trasformare un volo stazionario in una discesa in picchiata, simile a quella di un aeroplano, riducendo il passo collettivo e la potenza e contemporaneamente spingendo la leva del passo ciclico in avanti.
L'Autorotazione: La Sicurezza in Caso di Avaria del Motore
Una delle caratteristiche più importanti che rendono l'elicottero una macchina sicura è la capacità di autorotazione. Se il motore principale si guasta, il rotore non si ferma immediatamente. La corrente d'aria generata dalla caduta dell'elicottero continua a far ruotare le pale, trasformando la rotazione motorizzata in una "autorotazione", simile a quella di un autogiro.
Autorotazione elicottero
Durante l'autorotazione, l'elicottero scende, ma la portanza generata dal rotore libero può essere utilizzata per controllare la velocità di discesa e mantenere una traiettoria di caduta quasi verticale. Nella fase immediatamente precedente l'impatto con il suolo, il pilota può aumentare rapidamente la portanza agendo sul passo collettivo delle pale. Questo rapido aumento di portanza può ridurre la velocità di discesa a un livello compatibile con un atterraggio sicuro.
Questa manovra, tuttavia, richiede un certo tempo per passare dalla rotazione motorizzata a quella libera e per essere eseguita correttamente. Se il motore si arresta a bassa quota, specialmente in volo stazionario, il pilota potrebbe non avere il tempo sufficiente per completare la manovra. Per questo motivo, volare a quote più elevate o in volo traslato veloce aumenta le probabilità di successo in caso di avaria del motore.
Complessità e Innovazione: Dalla Teoria alla Pratica
La gestione di un elicottero richiede un coordinamento impeccabile di tutti i comandi: passo collettivo, potenza del motore, passo ciclico e pedaliera. Questa complessità ha stimolato continue innovazioni tecnologiche e di design.
La modellazione matematica degli elicotteri, come evidenziato negli studi sull'implementazione di simulatori con Simulink e Microsoft Direct3D, rivela la natura non lineare e complessa delle equazioni che governano il loro volo. La linearizzazione di questi modelli è spesso necessaria per la progettazione di sistemi di controllo robusti, che possano garantire prestazioni stabili anche in presenza di perturbazioni.
La ricerca di soluzioni alternative per contrastare la coppia di reazione, come il sistema NOTAR (NO TAil Rotor), dimostra l'ingegnosità degli ingegneri nel superare le sfide intrinseche del design degli elicotteri. Questi sistemi, che utilizzano flussi d'aria deviati per generare una spinta compensatrice, eliminano la necessità del rotore di coda tradizionale, riducendo il rumore e aumentando la sicurezza.
Normative e Standardizzazione: Un Quadro Regolatorio in Evoluzione
La complessità e la specificità degli aeromobili, inclusi gli elicotteri, hanno portato alla necessità di definizioni e nomenclature standardizzate. La direttiva SMA-LOG-006, ad esempio, mira a stabilire criteri univoci per l'identificazione dei velivoli militari, sebbene l'applicazione di tali standard possa variare tra le diverse forze armate.
Nel settore della manutenzione aeronautica, normative come il Regolamento (UE) n. 1321/2014 definiscono i requisiti per il personale autorizzato a certificare la corretta esecuzione degli interventi. La Licenza di Manutentore Aeronautico (LMA) è uno strumento fondamentale che attesta la competenza dei tecnici, garantendo la sicurezza del volo. La validità e i privilegi associati a una LMA sono strettamente regolamentati, richiedendo una valutazione continua delle competenze da parte delle imprese di manutenzione e dei manutentori stessi.
Il Futuro dell'Aviazione a Rotore
Le continue ricerche e sviluppi nel campo degli aeromobili a rotore promettono un futuro entusiasmante. Dagli elicotteri a propulsione elettrica ai velivoli con capacità di trasformazione tra modalità elicottero e aeroplano, l'innovazione non si arresta. La scansione 3D ad alta precisione, utilizzata per creare modelli dettagliati di elicotteri di soccorso, dimostra come le nuove tecnologie stiano rivoluzionando anche la documentazione e la progettazione di questi complessi mezzi.
L'evoluzione dei rotori, dai primi modelli articolati ai più sofisticati rotori rigidi, testimonia un percorso continuo di miglioramento in termini di efficienza, stabilità e riduzione delle vibrazioni. L'integrazione di materiali avanzati, sistemi di controllo elettronici e architetture innovative continuerà a definire il futuro degli elicotteri, rendendoli macchine sempre più performanti, sicure e versatili.
