L'installazione elettrica moderna richiede componenti che garantiscano non solo funzionalità ma, soprattutto, sicurezza. In questo contesto, gli interruttori magnetotermici giocano un ruolo cruciale, agendo come guardiani silenziosi contro i pericoli derivanti da sovraccarichi e cortocircuiti. Tra i leader indiscussi in questo settore, Siemens si distingue per l'innovazione e l'affidabilità dei suoi prodotti. Un esempio emblematico di questa eccellenza è rappresentato dall'interruttore magnetotermico Siemens 5SL64, un dispositivo progettato per offrire una protezione robusta e efficiente in una vasta gamma di applicazioni, dagli impianti civili residenziali a quelli professionali.
Funzionamento e Caratteristiche Fondamentali degli Interruttori Magnetotermici
Per comprendere appieno l'importanza di un dispositivo come il Siemens 5SL64, è fondamentale analizzare il principio di funzionamento degli interruttori magnetotermici. Questi apparecchi sono progettati per combinare due meccanismi di protezione distinti ma complementari: la protezione termica e la protezione magnetica.
La protezione termica interviene in caso di sovraccarichi di corrente. Questi si verificano quando l'assorbimento di energia da parte degli apparecchi collegati supera la capacità nominale del circuito per un periodo prolungato. Il meccanismo termico si avvale di una lamina bimetallica. Quando la corrente che attraversa l'interruttore supera il valore di taratura, la lamina bimetallica si scalda a causa dell'effetto Joule. Questo riscaldamento provoca la sua dilatazione e flessione, che a sua volta aziona un meccanismo di sgancio, aprendo il circuito e interrompendo il flusso di corrente. La lentezza con cui avviene questo processo termico è ideale per proteggere l'impianto da sovraccarichi lievi ma prolungati, che potrebbero altrimenti surriscaldare i cavi e causare incendi.
La protezione magnetica, invece, è progettata per intervenire istantaneamente in caso di cortocircuiti. Un cortocircuito è una situazione di guasto in cui la corrente aumenta in modo repentino e drastico a valori estremamente elevati, ben oltre la capacità di sopportazione del circuito e dei dispositivi collegati. In questo caso, una bobina elettromagnetica, attraversata dalla corrente di guasto, genera un campo magnetico sufficientemente intenso da azionare direttamente il meccanismo di sgancio. Questo intervento rapido è essenziale per prevenire danni immediati e catastrofici agli apparecchi, ai cavi e, soprattutto, per evitare il rischio di incendi o esplosioni.
La combinazione di queste due protezioni rende gli interruttori magnetotermici dispositivi di sicurezza indispensabili, capaci di salvaguardare sia le persone che le proprietà da una vasta gamma di pericoli elettrici.
Il Siemens 5SL64: Specifiche Tecniche e Vantaggi
L'interruttore magnetotermico Siemens 5SL64, con le sue specifiche tecniche, incarna l'impegno di Siemens per l'eccellenza nella protezione elettrica. Analizziamo i dettagli che lo rendono una scelta privilegiata per installatori e utenti finali.
Uno degli aspetti fondamentali è il potere di interruzione, indicato come 6 kA (6 Kiloampere). Questo valore rappresenta la massima corrente di guasto che l'interruttore è in grado di interrompere in sicurezza senza subire danni. Un potere di interruzione elevato come 6 kA è indice di una robustezza notevole, rendendo il dispositivo adatto a impianti dove i rischi di cortocircuito sono più significativi, come in contesti industriali o in presenza di lunghe linee di alimentazione.
La corrente nominale (In) del modello specifico 5SL6406-6 è di 6 A. Questo valore definisce la corrente massima che l'interruttore può condurre continuamente in condizioni normali senza intervenire. La scelta di una corrente nominale appropriata è cruciale per garantire che l'interruttore protegga efficacemente il circuito senza causare interruzioni intempestive durante il normale funzionamento.
Il numero di poli è un altro parametro importante. Il modello 5SL64 è disponibile in configurazioni che possono includere 4 poli. Questa configurazione a 4 poli è particolarmente rilevante per la protezione di circuiti trifase, dove è necessario interrompere contemporaneamente tutte le fasi e il neutro in caso di guasto, garantendo una disconnessione completa e sicura del circuito. La presenza di un interruttore a 4 poli è spesso un requisito normativo per determinati tipi di installazioni, specialmente quelle industriali o con carichi elevati.
La caratteristica di intervento è definita come Tipo B. Questa sigla indica la curva di intervento dell'interruttore, ovvero la relazione tra la corrente di guasto e il tempo necessario affinché avvenga lo sgancio magnetico. La curva B è caratterizzata da una sensibilità elevata, con lo sgancio magnetico che avviene tipicamente tra 3 e 5 volte la corrente nominale. Questo la rende ideale per la protezione di circuiti con carichi prevalentemente resistivi e per la protezione di persone, offrendo un'ottima sensibilità ai cortocircuiti rapidi.
Il tipo di montaggio è su guida DIN. Questo è lo standard universale per l'installazione di componenti modulari all'interno di quadri elettrici. La guida DIN garantisce un fissaggio sicuro e rapido dell'interruttore, facilitando l'assemblaggio e la manutenzione del quadro elettrico. La possibilità di montaggio universale su guide DIN in quadretti elettrici di qualunque marca sottolinea la versatilità del prodotto.
Il grado di protezione IP20 indica che il dispositivo è protetto contro l'ingresso di corpi solidi di dimensioni superiori a 12,5 mm (come un dito) e non è protetto contro l'ingresso di acqua. Questo è il grado di protezione standard per gli interruttori installati all'interno di quadri elettrici protetti.
La profondità di 76 mm e l'altezza di 90 mm sono dimensioni standard che assicurano la compatibilità con la maggior parte dei quadri elettrici modulari.
Gli standard/approvazioni a cui il Siemens 5SL64 si conforma sono IEC 60947-2 e EN 60898. Queste normative internazionali definiscono i requisiti di sicurezza e prestazione per gli interruttori automatici di bassa tensione, garantendo che il prodotto rispetti i più elevati standard di qualità e affidabilità. La conformità a IEC 60947-2 è particolarmente importante per applicazioni industriali, mentre EN 60898 è la norma di riferimento per gli interruttori destinati all'uso domestico e in installazioni simili.
Innovazioni Siemens: La Serie 5SV1 e la Riduzione dello Spazio

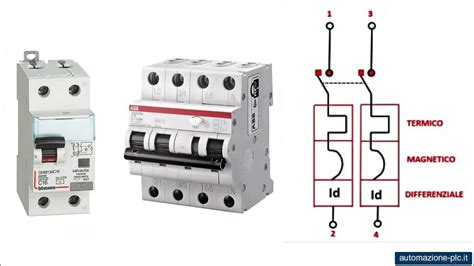

Siemens non si limita a fornire componenti standard ma spinge costantemente i confini dell'innovazione. Un esempio notevole è la gamma 5SV1, che integra la protezione da sovracorrenti (magnetotermica) e la protezione contro i guasti verso terra (differenziale) in un unico dispositivo modulare. Questa soluzione "due in uno" offre il massimo della protezione in metà dello spazio rispetto all'installazione di due dispositivi separati.
Questi nuovi interruttori magnetotermici differenziali elettromeccanici sono voltage independent, ovvero funzionano in modo indipendente dalla tensione di rete. Questa caratteristica è fondamentale per garantire la protezione anche nel caso di assenza della sorgente di alimentazione o in situazioni in cui il conduttore di neutro possa essere interrotto. La conformità alla norma CEI EN 61009-2-1 assicura che questi dispositivi soddisfino i rigorosi requisiti per la protezione delle persone contro le scosse elettriche, anche in condizioni di alimentazione instabili.
L'efficienza in termini di spazio offerta dalla serie 5SV1 è un vantaggio significativo, soprattutto in quadri elettrici di dimensioni ridotte o quando si necessita di integrare un maggior numero di funzioni di protezione in un unico quadro. Mantenendo funzionalità e prestazioni identiche alle esecuzioni standard, questi dispositivi rappresentano un passo avanti nella miniaturizzazione e nell'efficacia delle soluzioni di protezione elettrica.
L'Importanza della Scelta del Marchio: Siemens come Garanzia di Qualità
La scelta di un marchio come Siemens per componenti essenziali come gli interruttori magnetotermici va oltre la semplice acquisizione di un prodotto. Siemens è un leader globale nell'ingegneria e nelle tecnologie, rinomato per la sua continua innovazione e capacità di rispondere alle esigenze di un mondo in costante evoluzione. La vasta gamma di prodotti Siemens copre settori critici come l'automazione industriale, l'energia, la salute e le infrastrutture urbane, dimostrando una profonda competenza e un impegno verso soluzioni all'avanguardia.
Optare per Siemens significa scegliere un partner di fiducia che combina innovazione tecnologica, sostenibilità e un supporto clienti di prim'ordine. Le soluzioni Siemens non solo migliorano le prestazioni operative, ma contribuiscono anche a un futuro più sostenibile e responsabile. Affidarsi a un marchio con una storia così consolidata e una reputazione impeccabile significa investire nella sicurezza, nell'affidabilità e nella longevità del proprio impianto elettrico. La tranquillità che deriva dall'utilizzo di componenti di alta qualità, testati secondo i più rigorosi standard internazionali, è un valore inestimabile.

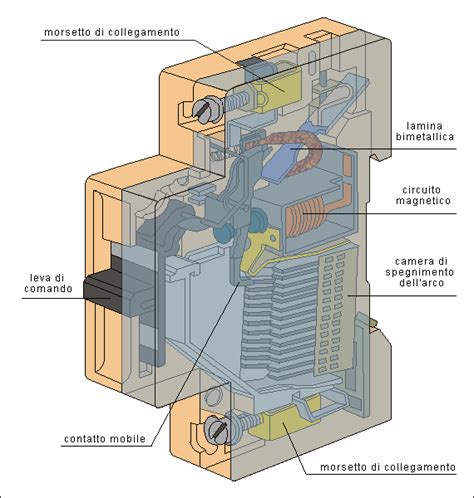

Funzionamento di un magnetotermico
Applicazioni e Contesti di Utilizzo
L'interruttore magnetotermico Siemens 5SL64, con le sue caratteristiche di robustezza e affidabilità, trova applicazione in una moltitudine di scenari:
- Impianti Elettrici Civili Residenziali: Protezione dei circuiti domestici, garantendo la sicurezza degli abitanti da sovraccarichi dovuti all'uso di elettrodomestici e da cortocircuiti accidentali. La curva B è particolarmente adatta per questo tipo di ambiente.
- Impianti Elettrici Professionali e Commerciali: Negli uffici, nei negozi e nelle piccole attività commerciali, dove è necessario proteggere apparecchiature elettroniche sensibili e garantire la continuità del servizio.
- Applicazioni Industriali Leggere: In ambienti produttivi dove sono presenti macchinari con assorbimenti moderati, il Siemens 5SL64 offre un valido livello di protezione.
- Quadri Elettrici Modulari: La sua natura modulare lo rende ideale per l'integrazione in quadri elettrici standard, sia da incasso che esterni, facilitando la progettazione e la manutenzione degli impianti.
La possibilità di montaggio universale su guida DIN in quadretti elettrici di qualunque marca ne aumenta ulteriormente la versatilità, rendendolo una scelta pratica e conveniente per un'ampia gamma di installazioni elettriche, garantendo sempre il massimo livello di sicurezza.
Conclusioni: Un Investimento nella Sicurezza
In conclusione, l'interruttore magnetotermico Siemens 5SL64 rappresenta una soluzione di protezione elettrica di alto livello. Con il suo robusto potere di interruzione di 6 kA, la caratteristica di intervento Tipo B, e la qualità costruttiva tipica del marchio Siemens, questo dispositivo è progettato per offrire una difesa affidabile contro i pericoli di sovraccarico e cortocircuito. La compatibilità con le normative internazionali e le innovative soluzioni salvaspazio come la serie 5SV1 evidenziano ulteriormente l'impegno di Siemens nel fornire prodotti all'avanguardia. Scegliere un interruttore magnetotermico Siemens non è solo una scelta tecnica, ma un investimento nella sicurezza, nell'affidabilità e nella tranquillità a lungo termine del proprio impianto elettrico.
