L'avvento dei veicoli elettrici (EV) sta trasformando radicalmente il panorama della mobilità, portando con sé una crescente necessità di infrastrutture di ricarica efficienti e all'avanguardia. La diffusione di questi mezzi di trasporto sostenibili, prevista in crescita esponenziale nei prossimi anni, con stime che indicano milioni di automobili elettriche in circolazione in Italia entro il 2030, rende cruciale comprendere appieno il complesso processo di installazione delle relative colonnine di ricarica. Questo articolo si propone di esplorare le normative, le tecnologie e le sfide associate alla realizzazione di queste infrastrutture, analizzando sia gli aspetti tecnici che quelli procedurali e normativi, con un occhio di riguardo alle evoluzioni future.
Fondamenti Tecnici: Corrente Alternata (AC) e Continua (DC)
Alla base del processo di ricarica dei veicoli elettrici vi è la EVSE (Electric Vehicle Supply Equipment), un insieme di dispositivi e sistemi che garantiscono il trasferimento controllato di energia elettrica dalla rete al veicolo. Una distinzione fondamentale risiede nella tipologia di corrente utilizzata:
- Ricarica in Corrente Alternata (AC): La maggior parte delle reti di distribuzione pubbliche eroga energia in corrente alternata. In questi casi, la conversione da AC a corrente continua (DC), necessaria per le batterie dei veicoli elettrici, avviene tramite un caricabatterie integrato nel veicolo stesso. Questo sistema è definito "on-board charger". La ricarica AC è adatta per specifiche situazioni di utilizzo e può essere lenta o veloce.
- Ricarica in Corrente Continua (DC): Per la ricarica rapida o ultrarapida, spesso nelle colonnine pubbliche, la conversione da AC a DC avviene direttamente nella colonnina di ricarica, prima che l'energia raggiunga il veicolo. Questo bypassa i limiti del caricatore on-board del veicolo, consentendo l'erogazione di potenze significativamente superiori.
Modalità di Ricarica Standardizzate
Le norme internazionali, in particolare la IEC 61851-1, definiscono quattro modalità di ricarica, che differiscono per il livello di sicurezza, la potenza erogata e la tipologia di infrastruttura richiesta:
- Ricarica Modo 1: Utilizza una semplice presa domestica senza sistemi di controllo o protezione dedicati. È una modalità considerata residuale e sconsigliata per usi regolari, specialmente in ambito pubblico, e destinata a veicoli elettrici leggeri come scooter o biciclette. La batteria del veicolo è collegata direttamente alla rete elettrica.
- Ricarica Modo 2: Impiega una presa domestica ma con un cavo "intelligente" che integra una Control Box. Questo dispositivo funge da sistema di controllo e protezione, comunicando con il veicolo per garantire la sicurezza. È una soluzione diffusa per la ricarica lenta domestica, spesso inclusa nei kit base forniti con i veicoli, e non richiede l'installazione di una wallbox dedicata.
- Ricarica Modo 3: Questa modalità prevede l'uso di una wallbox o di una colonnina AC dedicata, collegata permanentemente alla rete elettrica. È caratterizzata da una comunicazione costante tra il veicolo e la stazione di ricarica, garantendo elevati standard di sicurezza per persone e veicoli. Il Modo 3 supporta sia la ricarica AC lenta (230V, fino a 32A) sia la ricarica AC veloce trifase (400V, fino a 32A), raggiungendo potenze fino a 43 kW. È la modalità standard per le infrastrutture private e pubbliche in corrente alternata.
- Ricarica Modo 4: È l'unica modalità dedicata alla ricarica in corrente continua (DC). La colonnina di ricarica incorpora un convertitore di corrente, permettendo di erogare potenze elevate per la ricarica rapida e ultrarapida. Queste stazioni offrono potenze che vanno da 50 kW nelle colonnine "fast" fino a 350 kW nelle stazioni ad alta potenza (HPC - High Power Charging).

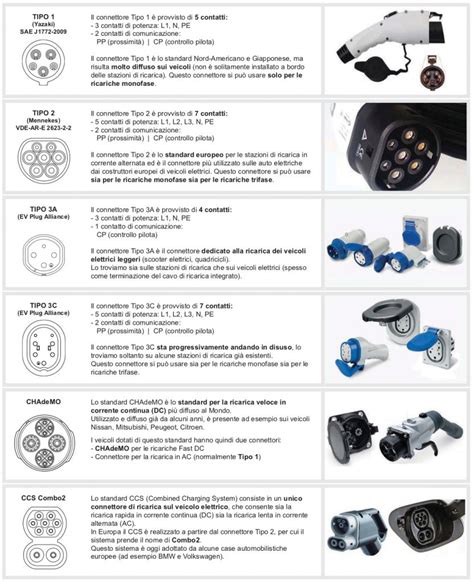

Tipologie di Connettori
Per collegare le stazioni di ricarica ai veicoli elettrici vengono utilizzati diversi tipi di connettori, standardizzati in base alla regione geografica e al tipo di veicolo:
- Tipo 1 (SAE J1772): Uno degli standard più utilizzati in Nord America e Giappone.
- Tipo 2 (IEC 62196): Lo standard predominante in Europa, utilizzabile sia per sistemi monofase che trifase a 400V. Può essere installato sia sul veicolo che sulla colonnina di ricarica.
- CCS Combo 2 (Combined Charging System): Lo standard adottato dalle case automobilistiche europee. Questo connettore combina il connettore di Tipo 2 con un sistema aggiuntivo a due pin per la ricarica in corrente continua, permettendo sia la ricarica AC che DC.
- CHAdeMO: Sviluppato in Giappone, è utilizzato principalmente dai veicoli elettrici asiatici.
Infrastrutture di Ricarica: Pubbliche vs. Private
La distinzione tra infrastrutture di ricarica pubbliche e private non riguarda solo l'accessibilità, ma implica differenze sostanziali in termini di progettazione, normativa, costi operativi e potenza disponibile.
Infrastrutture Private
Le colonnine di ricarica private sono posizionate nei pressi o nei parcheggi di proprietà di aziende, attività commerciali (supermercati, negozi, hotel, autorimesse, concessionarie) o in abitazioni private. Rappresentano la spina dorsale della mobilità elettrica per utenti residenziali, piccole flotte aziendali e contesti condominiali. Le configurazioni comuni includono:
- Wallbox monofase (3,7-7,4 kW): Le più diffuse in ambito domestico, ideali per chi ricarica durante la notte o ha basse percorrenze giornaliere. Richiedono contratti di fornitura elettrica da 4,5 o 6 kW e permettono una ricarica completa in 6-10 ore.
- Wallbox trifase (11-22 kW): Più diffuse in ambito aziendale o in abitazioni con fornitura trifase. Offrono tempi di ricarica dimezzati rispetto alla monofase e richiedono potenze impegnate a partire da 6 kW, spesso abbinate a sistemi di gestione dinamica dei carichi.
- Lampioni smart con ricarica integrata: Una soluzione emergente per aree urbane e residenziali, che integra la funzionalità di illuminazione pubblica con punti di ricarica AC (solitamente 3,7 o 7,4 kW), senza necessità di nuovi scavi.
- Caricatori bidirezionali (V2H/V2G - Vehicle-to-Home/Vehicle-to-Grid): Sistemi in rapida evoluzione che consentono al veicolo non solo di ricaricarsi, ma anche di restituire energia all'abitazione o alla rete, trasformando il veicolo in un'unità mobile di accumulo e flessibilità.
I vantaggi della ricarica privata includono costi energetici inferiori (tariffe domestiche o aziendali), ottimizzazione dei carichi e uso notturno, e un maggiore controllo sulla gestione energetica. Tuttavia, l'installazione richiede un'attenta valutazione degli aspetti tecnici e normativi, inclusa la verifica e l'adeguamento dell'impianto elettrico esistente.

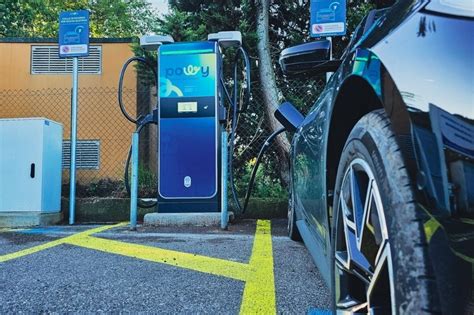

Infrastrutture Pubbliche
Le infrastrutture di ricarica pubbliche sono gestite da Charge Point Operator (CPO), responsabili della costruzione, manutenzione e gestione delle colonnine, e sono accessibili tramite servizi digitali offerti da Mobility Service Provider (MSP). Le principali tipologie includono:
- Ricarica AC urbana (fino a 22 kW): Diffusa nei centri urbani e aree residenziali ad alta densità, opera in corrente alternata (Modo 3). È pensata per soste prolungate in parcheggi di uffici, supermercati o centri commerciali.
- Ricarica Fast DC (50-100 kW): Utilizza corrente continua (Modo 4) per una ricarica completa in circa 45-60 minuti. Spesso localizzata in hub commerciali o aree di sosta suburbane. L'adozione di connettori CCS Combo 2 la rende compatibile con la maggior parte dei veicoli elettrici europei.
- High-Power Charging (HPC, 150-350 kW): Le colonnine ultrarapide, posizionate lungo le direttrici autostradali e arterie europee. Permettono una ricarica dall'10% all'80% in meno di 20 minuti, riducendo significativamente i tempi di viaggio. Queste stazioni possono erogare potenze teoriche superiori ai 3,75 MW per connettore, con tensioni fino a 1.250 V e correnti fino a 3.000 A.
Il numero globale di punti di ricarica rapida è in costante crescita. La Cina è leader con oltre 760.000 colonnine fast, seguita dall'Europa. In Italia, la joint venture Ewiva (Enel X Way e Volkswagen Group) ha superato 1 milione di sessioni di ricarica erogate, con circa 400 stazioni operative e 1.400 punti HPC attivi.
Normative e Obblighi di Installazione
La realizzazione di infrastrutture di ricarica per veicoli elettrici è soggetta a un quadro normativo complesso, volto a garantire sicurezza, interoperabilità e diffusione capillare.
Il Quadro Normativo di Riferimento
- DM 37/2008: Prevede che l'installazione delle colonnine di ricarica, in quanto impianti elettrici, debba essere realizzata "a regola d'arte", rispettando gli standard di sicurezza e le normative vigenti, incluse le norme CEI. Sebbene un collaudo formale non sia sempre esplicitamente richiesto come procedura separata, la realizzazione a regola d'arte implica una verifica della corretta esecuzione prima della messa in esercizio.
- Norma CEI 64-8: Aggiornata alla IX edizione entrata in vigore il 1° novembre 2024, questa norma costituisce il riferimento principale per la progettazione, realizzazione e verifica degli impianti elettrici di bassa tensione. La Sezione 722, dedicata agli ambienti e applicazioni particolari, contiene prescrizioni specifiche per i circuiti di ricarica dei veicoli elettrici, estendendo le valutazioni ai disturbi elettromagnetici e prescrivendo la protezione contro le sovratensioni transitorie per i punti di connessione accessibili al pubblico (e raccomandandola anche per quelli non accessibili).
- D.Lgs. 257/2016 e D.Lgs. 48/2020: Definiscono obblighi di integrazione di sistemi di ricarica negli edifici. Il D.Lgs. 257/2016 impone, dal 1° gennaio 2025, l'installazione di almeno un punto di ricarica negli edifici non residenziali con più di 20 posti auto. Il D.Lgs. 48/2020 estende tali obblighi a edifici residenziali e non residenziali di nuova costruzione o sottoposti a ristrutturazione importante, prevedendo anche infrastrutture di canalizzazione per facilitare future installazioni.
- Direttiva Case Green (UE 2024): Introduce nuovi obblighi per l'installazione di colonnine di ricarica, con l'obiettivo di promuovere la mobilità sostenibile. Prevede requisiti per edifici residenziali e non residenziali, inclusa la pre-cablaggio dei posti auto e l'installazione di punti di ricarica.
- D.L. 76/2020 (Decreto Semplificazioni): Mira a semplificare le procedure per la realizzazione di punti e stazioni di ricarica.
- D.M. 03/08/2017: Individua la documentazione tecnica necessaria per le segnalazioni certificate di inizio attività (SCIA) per la realizzazione di infrastrutture di ricarica in aree private.
Obblighi Specifici di Installazione
- Edifici residenziali di nuova costruzione: Dal 1° gennaio 2025, gli edifici residenziali con almeno 10 unità abitative devono prevedere la predisposizione all'allaccio per infrastrutture elettriche per la ricarica in almeno il 20% dei posti auto totali.
- Edifici non residenziali di nuova costruzione: Con superficie utile superiore a 500 m², devono prevedere la predisposizione all'allaccio per infrastrutture elettriche per la ricarica.
- Edifici non residenziali con più di 10 posti auto: Obbligo di installazione di almeno un punto di ricarica e infrastrutture di canalizzazione per almeno un posto auto ogni cinque.
- Edifici non residenziali con più di 20 posti auto: Entro il 1° gennaio 2025, è obbligatoria l'installazione di almeno un punto di ricarica.
- Ristrutturazioni importanti: Gli obblighi si applicano quando almeno il 50% della superficie lorda e l'impianto elettrico sono coinvolti nella ristrutturazione.
È importante notare che esistono esoneri dall'obbligo in specifici casi, ad esempio per edifici di proprietà di piccole e medie imprese, o quando il costo delle installazioni supera una certa percentuale del costo totale della ristrutturazione.
Procedura di Installazione: SCIA o Edilizia Libera?
La distinzione tra "punto di ricarica" (interfaccia per caricare un veicolo) e "infrastruttura di ricarica" (impianto completo con nuova connessione alla rete) è cruciale per determinare le procedure autorizzative. In generale, la realizzazione di punti di ricarica in immobili e aree private è considerata edilizia libera, a condizione che non richieda una nuova connessione alla rete elettrica e rispetti specifici requisiti. Per infrastrutture più complesse o che implicano nuove connessioni, potrebbe essere necessaria una Segnalazione Certificata di Inizio Attività (SCIA).
Come RICARICARE auto elettrica in una colonnina. FACILE ?
Progettazione Avanzata e Sfide Future
La progettazione di un'infrastruttura di ricarica per veicoli elettrici va oltre la semplice installazione di una colonnina. Richiede un approccio sistemico e multidisciplinare che coinvolge diverse aree:
- Carico Simultaneo: È fondamentale calcolare correttamente il carico simultaneo previsto, applicando coefficienti di contemporaneità (inferiori o uguali a 0,3 in contesti multistallo) per dimensionare linee e cabine di trasformazione in modo efficiente.
- Qualità del Servizio Elettrico: Una rete ben progettata deve garantire la qualità del servizio elettrico, evitando disturbi, inefficienze e guasti, specialmente su reti in bassa e media tensione.
- Interoperabilità e Scalabilità: I sistemi devono comunicare efficacemente tra loro e con i veicoli, adottando protocolli standard come l'ISO 15118 (in particolare la versione 20), che abilita funzionalità avanzate come il "Plug & Charge" crittografato (autenticazione automatica del veicolo senza badge o app) e la ricarica bidirezionale. La progettazione deve inoltre prevedere la scalabilità per future espansioni.
- Cybersecurity: Con l'aumento delle funzionalità connesse e dei pagamenti digitali, la sicurezza informatica diventa cruciale per proteggere le stazioni di ricarica, considerate nodi IoT sensibili.
- Prevenzione Incendi: La gestione di potenze elevate e componenti elettronici complessi richiede un'attenta valutazione del rischio incendio, del comportamento dei materiali e l'adozione di soluzioni di protezione attiva e passiva.
Evoluzioni Tecnologiche
Il futuro delle stazioni di ricarica è orientato verso:
- Ricarica Dinamica Wireless (Inductive Dynamic Charging): Permette ai veicoli di ricaricarsi in movimento, eliminando la necessità di soste dedicate. Progetti pilota sono in corso in Svezia e Italia.
- Battery Swap Modulare: Un sistema già operativo in Cina, che prevede la sostituzione automatica del pacco batteria in stazioni robotizzate, riducendo i tempi di ricarica a pochi minuti.
- Smart Charging e Demand Response: Le stazioni intelligenti si integreranno sempre più con le reti elettriche intelligenti (smart grid), modulando i consumi in base alla disponibilità di rinnovabili e alle condizioni di mercato.
- Raffreddamento a Liquido per HPC: Per gestire le elevate correnti (oltre 500 A) nelle stazioni HPC, si stanno diffondendo sistemi di raffreddamento a liquido per mantenere le temperature operative sotto controllo.
È fondamentale evitare soluzioni "fai da te" e rivolgersi a professionisti qualificati, come progettisti elettrici iscritti all'Ordine degli Ingegneri, con comprovata esperienza nella mobilità elettrica, per garantire conformità normativa, sicurezza e predisposizione agli aggiornamenti tecnologici futuri. La complessità tecnica dell'ambito, che vede convergere ingegneria elettrica, elettronica di potenza, ICT, normative e sostenibilità, rende una progettazione professionale un requisito imprescindibile.
