Nel quotidiano, l'utilizzo di interruttori è una costante, eppure le specificità che li distinguono rimangono spesso sconosciute. Un esempio lampante è la distinzione tra interruttori unipolari e bipolari, e all'interno di queste categorie, le diverse configurazioni che permettono di gestire il flusso elettrico in modi sempre più sofisticati. Questo articolo si propone di fare chiarezza su cosa siano gli interruttori bipolari a 3 vie, esplorando il loro funzionamento, le applicazioni pratiche e le ragioni per cui sono diventati componenti essenziali in molti impianti elettrici moderni.
Gli Interruttori: Fondamenti del Controllo Elettrico
Prima di addentrarci nelle specificità degli interruttori bipolari a 3 vie, è utile richiamare i concetti base del loro funzionamento. Gli interruttori sono dispositivi elettrici progettati per interrompere o riattivare il flusso di corrente elettrica in un circuito. Questa capacità è fondamentale per la sicurezza delle nostre abitazioni e dei luoghi di lavoro, poiché permette di controllare l'alimentazione, prevenire cortocircuiti, sovraccarichi e garantire la sicurezza durante le operazioni di manutenzione.
Interruttore Unipolare: Il Controllo Base
L'interruttore unipolare è il tipo più semplice di interruttore. È formato da un solo polo (fase) del collegamento elettrico e viene utilizzato principalmente per comandare i punti luce, come lampadine o lampioncini. I suoi contatti sono tipicamente da 10 A. L'installazione è relativamente semplice: basta inserire il cavo di fase in uno dei morsetti posteriori.

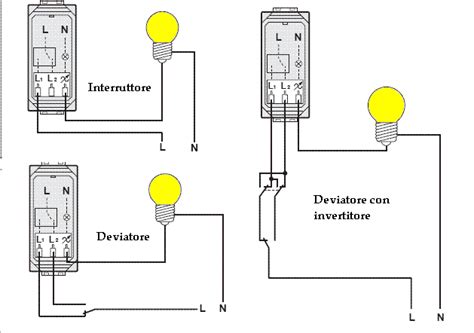

Come si monta un interruttore unipolare:È fondamentale interrompere la corrente del circuito prima di iniziare qualsiasi operazione. La morsettiera posteriore è dotata di due fori. Il cavo neutro (blu) va collegato nel foro indicato dal numero 1, mentre il cavo di fase (marrone) va collegato nel foro indicato dalla lettera L.
Interruttore Bipolare: Sicurezza Ampliata
L'interruttore bipolare, invece, è progettato per interrompere simultaneamente sia la fase che il neutro di un circuito. Questa capacità offre un livello di sicurezza superiore rispetto all'unipolare. Solitamente è indicato da due simboli "I/O" che segnalano le posizioni di accensione e spegnimento.
La sua funzione principale è quella di interrompere il collegamento sia della fase che del neutro, garantendo una disconnessione completa. Viene spesso installato in corrispondenza delle prese elettriche per comandare grandi elettrodomestici come lavatrici, forni e lavastoviglie. Questo tipo di interruttore è cruciale per proteggere questi apparecchi da sbalzi di tensione e per garantire la sicurezza durante la loro manutenzione. I loro contatti sono generalmente da 16 A, adatti a gestire carichi maggiori.

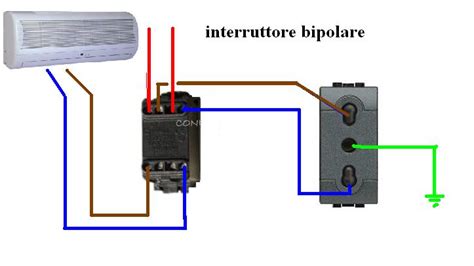

Come si monta un interruttore bipolare:Anche in questo caso, la prima e più importante regola è interrompere l'alimentazione elettrica. La morsettiera di un interruttore bipolare è formata da quattro fori. Il cavo di terra (giallo/verde) va collegato nel foro centrale. La fase (marrone, nero o grigio) e il neutro (blu) vanno collegati nei fori indicati con i simboli L1 e L2.
Successivamente, è necessario creare un ponte per collegare l'interruttore alla presa. La fase deve essere collegata verticalmente al morsetto della presa corrispondente, e la stessa operazione va fatta per il neutro. Una volta completati i collegamenti, si può provare a collegare un apparecchio elettrico alla presa e azionare l'interruttore per verificarne il corretto funzionamento.
L'Interruttore Bipolare a 3 Vie: Un Passo Avanti nel Controllo
La dicitura "interruttore bipolare a 3 vie" può generare confusione, poiché gli interruttori bipolari di base interrompono fase e neutro, mentre il concetto di "3 vie" è solitamente associato ai deviatori o commutatori che permettono il controllo di un punto luce da più posizioni. Tuttavia, nel contesto fornito, "3 vie" si riferisce a una configurazione specifica di cablaggio o a un particolare tipo di interruttore che gestisce più linee o ha una funzionalità estesa.
Per comprendere appieno cosa possa significare un "interruttore bipolare a 3 vie", è utile analizzare le diverse tipologie di comandi elettrici che gestiscono più linee o posizioni.
Deviazione e Commutazione: Gestire il Flusso Elettrico
- Deviatore Unipolare: Interrompe o devia una sola linea (fase) su una delle due presenti. Permette di accendere o spegnere un punto luce da due posizioni diverse, ma solo agendo sulla fase.
- Deviatore Bipolare: Simile al deviatore unipolare, ma interrompe e devia contemporaneamente sia la fase che il neutro. Questo garantisce una maggiore sicurezza, isolando completamente l'apparecchio o il circuito controllato. L'installazione di un deviatore bipolare è obbligatoria in determinate applicazioni per legge, garantendo una protezione maggiore.
- Commutatore Bipolare: È un dispositivo che permette di selezionare tra due circuiti distinti. Si tratta di un comando posizionato tra due circuiti, in grado di aprirli e chiuderli o mantenerli aperti entrambi grazie a una posizione di arresto. Il suo compito è modificare lo stato di funzionamento di una specifica apparecchiatura, scegliendo tra diverse modalità operative o fonti di alimentazione. Esistono varianti come il commutatore bipolare momentaneo, a slitta e rotativo.
L'Interruttore Bipolare a 3 Vie nel Dettaglio
Considerando la terminologia "interruttore bipolare 3 vie", potremmo interpretarla in diversi modi:
- Un interruttore bipolare con tre posizioni: Questo potrebbe riferirsi a un commutatore bipolare con una posizione di "off" centrale e due posizioni di "on" distinte (es. alta/bassa velocità per un motore). In questo caso, l'interruttore interrompe sia fase che neutro, ma offre tre modalità di funzionamento.
- Un interruttore bipolare utilizzato in un sistema di controllo a 3 vie (cioè da 3 punti): Questo scenario è meno comune. Tipicamente, per controllare un circuito da tre punti diversi si utilizzano due deviatori (unipolari o bipolari a seconda del carico) e un invertitore (o commutatore a croce) posizionato tra di essi. Sebbene un interruttore bipolare possa essere parte di un sistema più complesso, la dicitura "interruttore bipolare a 3 vie" potrebbe riferirsi a un componente specifico progettato per questo scopo.
- Una configurazione di cablaggio specifica: Potrebbe indicare un interruttore bipolare che gestisce tre linee di alimentazione o che ha un cablaggio particolare che si estende su "tre vie" di connessione.
Nel contesto delle informazioni fornite, l'enfasi è posta sull'interruzione di fase e neutro e sulla protezione di carichi elevati. Sebbene la terminologia "3 vie" non sia standard per un interruttore bipolare base, è possibile che si riferisca a una variante come quelle descritte sopra, o a un modo specifico di cablaggio per gestire più linee o funzionalità.
INTERRUTTORE PULSANTE DEVIATORE INVERTITORE ..LE 4 DIFFERENZE
Applicazioni Pratiche e Casi d'Uso
L'interruttore bipolare, in generale, trova la sua applicazione principale laddove è richiesta una disconnessione completa dalla rete elettrica per motivi di sicurezza o per la gestione di carichi elevati.
Grandi Elettrodomestici e Apparecchiature Critiche
- Lavatrice, Forno, Lavastoviglie: Questi elettrodomestici assorbono una corrente significativa e sono spesso dotati di componenti elettronici che beneficiano di una disconnessione totale dalla rete durante i periodi di inutilizzo o in caso di anomalie. L'interruttore bipolare garantisce che non vi sia alcuna tensione residua, rendendo più sicuri gli interventi di manutenzione e proteggendo l'apparecchio da sovratensioni.
- Caldaie e Sistemi di Riscaldamento: La legge spesso prescrive l'uso di interruttori bipolari per l'alimentazione delle caldaie. Questo assicura che, in caso di interventi sul sistema, sia la fase che il neutro vengano interrotti, eliminando qualsiasi rischio di elettrocuzione.
- Climatizzatori e Pompe di Calore: I sistemi HVAC (Heating, Ventilation, and Air Conditioning) operano a tensioni più elevate (240V) e richiedono un interruttore bipolare per gestire il loro elevato assorbimento di corrente.
Impianti Industriali e Commerciali
In ambito industriale, dove i macchinari operano con carichi elettrici molto elevati e le esigenze di sicurezza sono paramount, gli interruttori bipolari sono una componente standard. Vengono utilizzati per comandare motori, macchine utensili, saldatrici e altre apparecchiature che richiedono un controllo affidabile e una disconnessione totale.
Differenze Chiave: Unipolare vs. Bipolare
La differenza fondamentale tra un interruttore unipolare e uno bipolare risiede nel numero di conduttori che sono in grado di interrompere.
| Caratteristica | Interruttore Unipolare | Interruttore Bipolare |
|---|---|---|
| Conduttori Interrotti | Solo la fase | Fase e neutro |
| Tensione Tipica | 120V (circuiti domestici standard) | 240V (grandi elettrodomestici, apparecchiature) |
| Contatti | Tipicamente 10 A | Tipicamente 16 A o superiori |
| Utilizzo Comune | Punti luce, piccoli elettrodomestici | Grandi elettrodomestici, apparecchiature critiche |
| Sicurezza | Livello base | Livello avanzato (disconnessione completa) |
| Simboli | Nessuno specifico, o ON/OFF | Solitamente "I/O" su entrambi i poli |
| Spazio nel Quadro | 1 modulo | 2 moduli |
L'interruttore bipolare è fisicamente più largo di un unipolare, occupando due slot nel quadro elettrico. Questa maggiore dimensione è necessaria per ospitare i meccanismi di commutazione per entrambi i poli.
Il Ruolo dei Simboli e delle Specifiche Tecniche

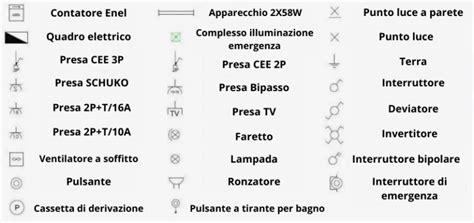

Gli interruttori bipolari sono spesso contraddistinti da simboli standardizzati. La marcatura "0/I" sui tasti indica chiaramente la posizione di spegnimento (0) e accensione (I). Questo aiuta l'utente a comprendere immediatamente lo stato dell'interruttore.
Oltre ai simboli, le specifiche tecniche sono cruciali per la scelta dell'interruttore corretto:
- Tensione Nominale: La massima tensione che l'interruttore può gestire in sicurezza.
- Corrente Massima Nominale: L'intensità massima di corrente che può attraversare l'interruttore senza causare danni. Per gli interruttori bipolari, questo valore è spesso più elevato di quello degli unipolari (es. 16A, 20A, 32A).
- Potere di Interruzione Nominale: La corrente massima che il dispositivo è in grado di interrompere in condizioni di guasto senza danneggiarsi.
- Grado di Protezione IP (Ingress Protection): Indica il livello di protezione dell'interruttore contro l'ingresso di corpi solidi (polvere) e liquidi (acqua). Per applicazioni in ambienti umidi o esposti, è necessario un grado IP adeguato (es. IP65).
Considerazioni sulla Scelta e sull'Installazione
La scelta tra un interruttore unipolare e bipolare (e le sue varianti) dipende strettamente dall'applicazione specifica e dai requisiti di sicurezza.
- Costo: Gli interruttori bipolari tendono ad essere più costosi di quelli unipolari, sia per il costo del componente stesso sia per l'installazione (occupano più spazio nel quadro elettrico). Pertanto, è consigliabile utilizzarli solo dove sono effettivamente necessari.
- Sicurezza: Per apparecchiature che richiedono una disconnessione totale o che gestiscono carichi elevati, l'interruttore bipolare è la scelta più sicura e spesso obbligatoria per legge.
- Normative: Le normative elettriche (come la norma internazionale CEI 60898 per gli interruttori automatici) forniscono indicazioni precise sull'uso e l'installazione di questi dispositivi.
È sempre fondamentale che l'installazione degli interruttori venga eseguita da un elettricista qualificato. Un cablaggio errato o la scelta di un interruttore non idoneo possono comportare seri rischi per la sicurezza, inclusi incendi, danni alle apparecchiature e pericolo di folgorazione.
Conclusioni sull'Interruttore Bipolare a 3 Vie
Sebbene la dicitura "interruttore bipolare a 3 vie" possa presentare delle ambiguità, il suo significato si colloca nell'ambito dei dispositivi che offrono un controllo avanzato del flusso elettrico, andando oltre la semplice interruzione di un singolo polo. Che si tratti di un commutatore bipolare con tre posizioni di funzionamento, di un componente integrato in un sistema di controllo da più punti, o di una particolare configurazione di cablaggio, l'obiettivo primario rimane quello di garantire un controllo sicuro ed efficiente, specialmente in presenza di carichi elevati o requisiti di sicurezza specifici. La comprensione delle differenze tra le varie tipologie di interruttori e la loro corretta applicazione sono essenziali per la progettazione e la realizzazione di impianti elettrici sicuri e funzionali.
