Nel complesso universo della progettazione impiantistica e, in particolare, elettrica, la scelta dell'interruttore più idoneo rappresenta un passaggio cruciale per garantire sicurezza, efficienza e conformità normativa. Tra le diverse tipologie disponibili, l'interruttore bipolare luminoso emerge come una componente di significativa importanza, specialmente nella gestione di carichi di corrente che richiedono un livello di protezione e controllo superiore. Questo articolo si propone di esplorare in profondità cosa sia un interruttore bipolare luminoso, analizzandone le caratteristiche distintive, le differenze rispetto ai suoi omologhi unipolari, e le applicazioni pratiche che ne giustificano l'impiego.
Cos'è un Interruttore Bipolare Luminoso?
Un interruttore bipolare luminoso è un dispositivo elettrico progettato per interrompere simultaneamente il flusso di corrente in entrambi i poli di un circuito elettrico: la fase e il neutro. La dicitura "luminoso" si riferisce alla presenza di un indicatore luminoso, solitamente un LED, integrato nell'interruttore stesso. Questa luce si accende o si spegne in funzione della posizione dell'interruttore, fornendo un feedback visivo immediato sullo stato del circuito.
L'analisi etimologica del termine ci aiuta a comprenderne la funzione: "interruttore" indica la sua capacità di aprire una parte di un circuito, impedendo alla corrente di raggiungere un carico; "bipolare" sottolinea la sua azione su entrambi i poli del circuito, fase e neutro; "luminoso" aggiunge la funzionalità di segnalazione visiva. Pertanto, un interruttore bipolare luminoso è un componente che non solo disconnette completamente un circuito, ma ne segnala anche visivamente lo stato operativo.
Comprendere la Funzione e la Struttura
La funzione principale di un interruttore bipolare è quella di garantire una disconnessione totale e sicura di un circuito elettrico. Questo si traduce nell'interruzione sia del conduttore di fase che del conduttore di neutro. Questa caratteristica è di fondamentale importanza per diverse ragioni, soprattutto in termini di sicurezza. Quando un interruttore bipolare è in posizione "aperta", il circuito collegato è completamente isolato dalla rete elettrica, eliminando il rischio di tensioni residue o di contatti accidentali con parti sotto tensione.
La struttura di un interruttore bipolare si differenzia da quella di un interruttore unipolare per il numero di contatti e morsetti. Mentre un interruttore unipolare gestisce un solo polo (solitamente la fase), un interruttore bipolare dispone di quattro morsetti: due per l'ingresso della fase e del neutro e due per l'uscita verso il carico. Questa configurazione a doppio polo permette l'interruzione simultanea di entrambi i conduttori. L'indicatore luminoso, integrato nel pulsante o nel corpo dell'interruttore, è alimentato da un piccolo circuito interno che si attiva in base alla posizione dell'interruttore stesso, segnalando visivamente se il circuito è attivo o disattivo.

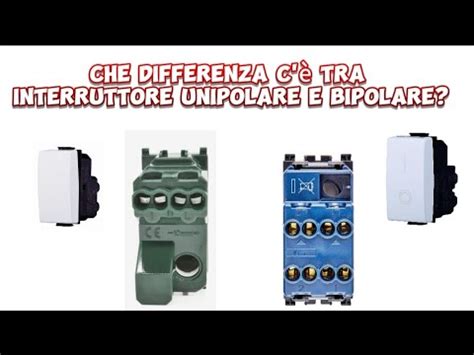

Interruttore Bipolare vs. Interruttore Unipolare: Le Differenze Fondamentali
La distinzione tra interruttore unipolare e bipolare risiede nella loro capacità di interrompere i conduttori di un circuito elettrico.

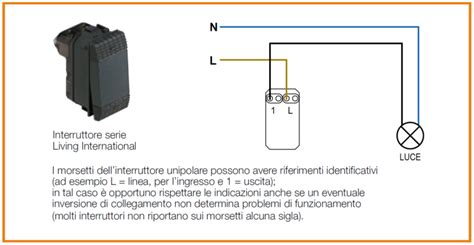

L' interruttore unipolare è il tipo più comune di interruttore domestico. È progettato per interrompere solo un polo del circuito, tipicamente la fase. Questo significa che, anche quando l'interruttore è spento, il neutro rimane collegato al dispositivo. Sebbene sia sufficiente per molte applicazioni, come l'accensione e lo spegnimento delle luci, non offre lo stesso livello di sicurezza di un interruttore bipolare, specialmente in presenza di carichi di corrente significativi o in ambienti dove la sicurezza è prioritaria.
L' interruttore bipolare, come già accennato, interrompe contemporaneamente sia la fase che il neutro. Questa doppia interruzione garantisce un isolamento completo del circuito. La differenza strutturale è evidente: un interruttore unipolare ha solitamente due morsetti, mentre un bipolare ne ha quattro.
Le implicazioni pratiche di questa differenza sono notevoli:
- Sicurezza: L'interruzione di fase e neutro da parte di un interruttore bipolare elimina completamente il rischio di elettrocuzione durante la manutenzione o in caso di guasti, poiché non vi sono tensioni residue nel dispositivo collegato.
- Applicazioni: Gli interruttori unipolari sono generalmente utilizzati per circuiti di illuminazione e piccoli elettrodomestici. Gli interruttori bipolari sono invece preferiti o richiesti per carichi di corrente più elevati, apparecchiature sensibili e in tutte quelle situazioni in cui è imperativa una disconnessione totale dalla rete.
- Normative: In alcuni contesti, l'utilizzo di interruttori bipolari è reso obbligatorio dalle normative vigenti per garantire un adeguato livello di sicurezza.
Quando Utilizzare un Interruttore Bipolare Luminoso?
La scelta di un interruttore bipolare luminoso è dettata dalla necessità di una gestione sicura e visivamente chiara di circuiti elettrici specifici. Le applicazioni più comuni includono:
- Grandi Elettrodomestici: Lavatrici, forni, lavastoviglie, asciugatrici e frigoriferi sono spesso dotati di interruttori bipolari per garantire la loro completa disconnessione dalla rete elettrica. Questo è particolarmente importante dato il loro consumo energetico e la presenza di componenti metallici che potrebbero rappresentare un rischio in caso di malfunzionamenti. L'indicatore luminoso fornisce un utile promemoria visivo che l'apparecchio è effettivamente scollegato.
- Caldaie e Sistemi di Riscaldamento: La legge spesso prescrive l'uso di interruttori bipolari per l'alimentazione delle caldaie. Questo assicura che, durante le operazioni di manutenzione ordinaria o straordinaria, l'apparecchio sia completamente privo di tensione, garantendo la massima sicurezza per gli addetti ai lavori. La segnalazione luminosa aiuta a confermare rapidamente lo stato di alimentazione.
- Impianti Industriali e Macchinari: In ambito industriale, dove le potenze in gioco sono elevate e i rischi maggiori, gli interruttori bipolari sono fondamentali per la gestione sicura di macchinari e linee di produzione. L'indicatore luminoso può essere utile per monitorare lo stato operativo di macchinari complessi.
- Apparecchiature Sensibili o Delicate: Dispositivi elettronici sofisticati o apparecchiature che richiedono un'alimentazione stabile e una disconnessione pulita possono beneficiare dell'uso di interruttori bipolari.
- Circuiti a 240V: In molte installazioni residenziali e commerciali, gli apparecchi che funzionano a 240V (che richiedono due fili sotto tensione, uno per fase) necessitano obbligatoriamente di interruttori bipolari per un funzionamento sicuro. L'indicatore luminoso aggiunge un ulteriore livello di controllo visivo.
L'attributo "luminoso" rende questi interruttori particolarmente utili in situazioni dove la conferma visiva dello stato del circuito è importante, come ad esempio in ambienti con illuminazione scarsa o per operatori che necessitano di una rapida verifica visiva senza dover necessariamente toccare l'interruttore.
Come collegare un interruttore bipolare in casa
Caratteristiche Tecniche e Proprietà Distintive
Oltre alla funzionalità bipolare e all'indicatore luminoso, gli interruttori bipolari luminosi presentano diverse caratteristiche tecniche che ne definiscono le prestazioni e l'idoneità all'uso:
- Corrente Massima Nominale (Ampere - A): Indica la massima intensità di corrente che l'interruttore può gestire in modo continuo senza surriscaldarsi o danneggiarsi. Per gli interruttori bipolari destinati a carichi importanti, questa capacità è generalmente superiore a quella degli interruttori unipolari, spesso partendo da 16A e arrivando a 32A, 40A o anche oltre per applicazioni industriali. Un valore tipico per elettrodomestici di grandi dimensioni è di 16A.
- Tensione Nominale (Volt - V): Rappresenta la massima tensione del circuito su cui l'interruttore può operare in sicurezza. Per le installazioni domestiche standard in molti paesi, questo valore è di 240V o 230V.
- Potere di Interruzione Nominale: È la corrente massima che l'interruttore è in grado di interrompere in condizioni di guasto (ad esempio, un cortocircuito) senza subire danni permanenti. Questo parametro è cruciale per garantire la protezione dell'impianto e delle persone.
- Grado di Protezione IP (Ingress Protection): Indica il livello di protezione dell'interruttore contro l'ingresso di corpi solidi (come polvere) e liquidi (come acqua). Un grado IP elevato (ad esempio, IP65) è essenziale per installazioni in ambienti umidi o polverosi, come bagni, cucine o ambienti industriali. Gli interruttori con protezione aggiuntiva, come guaine in PVC, possono raggiungere questi livelli.
- Tipo di Azionamento: Gli interruttori bipolari possono avere diverse tipologie di pulsanti, come quelli a bascula (che rimangono nella posizione selezionata) o quelli a pressione (che ritornano nella posizione iniziale dopo il rilascio, spesso utilizzati per segnalazioni momentanee o in combinazione con altri meccanismi).
- Sorgente Luminosa: Per gli interruttori luminosi, la sorgente luminosa può essere a incandescenza, neon/fluoro o, più comunemente oggi, a LED (SMD per elevata intensità). I LED offrono una maggiore efficienza energetica, una durata superiore e una minore dissipazione di calore.
Installazione e Cablaggio: Un Approccio Sicuro
L'installazione di un interruttore bipolare luminoso, sebbene richieda un'attenzione maggiore rispetto a un unipolare, segue principi di base ben definiti. È fondamentale interrompere l'alimentazione elettrica generale dall'interruttore generale o dal contatore prima di iniziare qualsiasi lavoro.
Materiali Necessari:
- Interruttore bipolare luminoso della corrente e tensione nominale adeguata.
- Cacciavite isolato.
- Pinza spelafili.
- Tester di tensione per verificare l'assenza di corrente.
- Eventuali accessori di montaggio o scatole di derivazione.

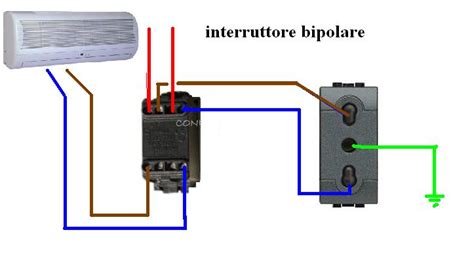

Fasi di Installazione:
- Interruzione della Corrente: Assicurarsi che l'alimentazione sia completamente disattivata. Verificare con un tester di tensione la totale assenza di corrente nei cavi con cui si andrà a lavorare.
- Preparazione dei Cavi: Spelare con cura le estremità dei cavi di fase (solitamente marrone, nero o grigio) e neutro (blu) che arrivano dalla rete elettrica.
- Collegamento all'Interruttore:
- I due morsetti di ingresso dell'interruttore bipolare (spesso etichettati con simboli o posizionati in modo specifico) devono essere collegati ai cavi di fase e neutro provenienti dall'alimentazione.
- I due morsetti di uscita dell'interruttore saranno collegati ai cavi che andranno a fornire alimentazione al carico (ad esempio, alla presa elettrica o direttamente all'apparecchio). È prassi comune collegare la fase al morsetto inferiore sinistro (o L1) e il neutro al morsetto inferiore destro (o L2) per un cablaggio standardizzato.
- Collegamento del Carico: I cavi provenienti dai morsetti di uscita dell'interruttore bipolare vengono collegati al dispositivo da comandare (presa, apparecchio, ecc.). Nel caso di una presa, il cavo di fase andrà al morsetto di fase della presa, il cavo di neutro al morsetto di neutro. Se presente, il cavo di terra (giallo-verde) va collegato al suo morsetto dedicato sulla presa.
- Fissaggio e Verifica: Fissare saldamente l'interruttore nella sua sede (ad esempio, nel muro o nel pannello). Ripristinare l'alimentazione generale e testare il funzionamento dell'interruttore, verificando l'accensione/spegnimento del carico e il corretto funzionamento dell'indicatore luminoso.
È importante notare che la polarità, intesa come la corretta identificazione di fase e neutro, è fondamentale in un interruttore bipolare. Sebbene l'interruttore interrompa entrambi, un cablaggio errato potrebbe compromettere il funzionamento o la sicurezza.
Personalizzazione e Soluzioni Innovative
Nel panorama dei componenti elettrici, l'innovazione è costante. Le aziende produttrici offrono oggi interruttori bipolari luminosi con un elevato grado di personalizzazione, sia estetica che funzionale. Questo include:
- Personalizzazione dei Simboli: Oltre ai classici simboli "I/O" (On/Off), è possibile richiedere serigrafie personalizzate sui pulsanti, adattate alle specifiche esigenze dell'applicazione. Le finiture possono variare dal bianco al nero, a seconda del colore della lente o del corpo dell'interruttore.
- Tipologie di Sorgenti Luminose: La scelta tra LED, lampade a incandescenza o neon permette di adattare il consumo energetico e la luminosità dell'indicatore alle necessità. I LED, in particolare, offrono un'illuminazione chiara e duratura con un impatto minimo sui consumi.
- Protezioni Aggiuntive: Per ambienti particolarmente ostili, è possibile equipaggiare gli interruttori bipolari luminosi con guaine di protezione in PVC o altri materiali per garantire un elevato grado di impermeabilità (IP65) e resistenza a condizioni meccaniche o chimiche stressanti.
- Design e Materiali: Gli interruttori non sono più solo componenti funzionali, ma anche elementi di design. Sono disponibili in diverse finiture, colori e materiali per integrarsi al meglio con l'estetica degli ambienti in cui vengono installati.
Queste soluzioni personalizzate sono spesso il frutto della collaborazione tra produttori di componenti e progettisti impiantistici, che cercano soluzioni sempre più integrate e performanti.
Vantaggi e Svantaggi degli Interruttori Bipolari Luminosi
Come ogni componente elettrico, anche gli interruttori bipolari luminosi presentano dei pro e dei contro che devono essere valutati in fase di progettazione.
Vantaggi:
- Sicurezza Elevata: Interruzione simultanea di fase e neutro per un isolamento completo del circuito.
- Indicazione Visiva Chiara: La presenza del LED facilita il monitoraggio dello stato del circuito.
- Protezione Avanzata: Ideali per carichi di corrente elevati, apparecchiature sensibili e in ambienti critici.
- Conformità Normativa: Spesso richiesti dalle normative per specifiche applicazioni.
- Versatilità: Disponibili in diverse taglie, correnti nominali e gradi di protezione.
- Personalizzazione: Possibilità di adattare estetica e funzionalità alle esigenze specifiche.
Svantaggi:
- Costo Maggiore: Generalmente più costosi degli interruttori unipolari a causa della loro maggiore complessità costruttiva.
- Installazione Leggermente Più Complessa: Richiedono un cablaggio a quattro fili, che può necessitare di modifiche all'impianto esistente.
- Ingombro Maggiore: Occupano solitamente due moduli nel quadro elettrico, rispetto a un modulo per un interruttore unipolare.
Manutenzione e Sicurezza
Per garantire un funzionamento ottimale e prolungare la vita utile degli interruttori bipolari luminosi, è consigliabile seguire alcune semplici pratiche di manutenzione e sicurezza:
- Ispezioni Periodiche: Controllare regolarmente l'interruttore per verificare la presenza di segni di usura, surriscaldamento (ad esempio, scolorimento della plastica circostante) o scintille durante l'azionamento.
- Pulizia: Mantenere l'interruttore pulito da polvere e sporco, che potrebbero accumularsi sui contatti e causare malfunzionamenti o surriscaldamenti.
- Evitare Sovraccarichi: Assicurarsi sempre che il carico collegato all'interruttore non superi la sua corrente nominale. Il sovraccarico è una delle cause principali di guasti e incendi.
- Sostituzione Tempestiva: In caso di malfunzionamento, danni visibili o dubbi sulla sua integrità, l'interruttore deve essere sostituito immediatamente da personale qualificato.
Domande Frequenti sugli Interruttori Bipolari Luminosi
1. Posso sostituire un interruttore unipolare con uno bipolare luminoso senza modificare il cablaggio?No, nella maggior parte dei casi non è possibile. Un interruttore bipolare richiede il collegamento sia della fase che del neutro, quindi è necessario che siano presenti entrambi i fili nel punto di installazione e che vi sia spazio sufficiente per il cablaggio aggiuntivo.
2. Dove è particolarmente consigliato installare un interruttore bipolare luminoso?È consigliato per grandi elettrodomestici (lavatrici, forni, lavastoviglie), caldaie, sistemi di climatizzazione, apparecchiature industriali, e in generale per tutti i circuiti a 240V o dove è richiesta una disconnessione totale per motivi di sicurezza. L'indicatore luminoso aggiunge un vantaggio in termini di visibilità.
3. Cosa succede se un interruttore bipolare luminoso viene installato in modo errato?Un cablaggio errato può impedire il corretto funzionamento, lasciare tensioni residue nel circuito, aumentare il rischio di scosse elettriche o causare danni all'interruttore stesso o all'apparecchio collegato.
4. Tutti gli interruttori bipolari luminosi hanno la stessa capacità di corrente?No, esistono modelli con diverse capacità di corrente nominale (ad esempio, 10A, 16A, 20A, 32A, 40A, 63A) e tensioni nominali. La scelta deve essere fatta in base alle esigenze dell'apparecchiatura o dell'impianto.
5. L'indicatore luminoso di un interruttore bipolare consuma molta energia?Generalmente, l'indicatore luminoso (specialmente se a LED) consuma una quantità di energia trascurabile e non incide significativamente sulla bolletta elettrica.
In conclusione, l'interruttore bipolare luminoso rappresenta una soluzione avanzata e sicura per la gestione di circuiti elettrici che richiedono un elevato standard di protezione e un chiaro feedback visivo. La sua corretta applicazione, unita a un'installazione accurata, contribuisce significativamente all'efficienza e alla sicurezza degli impianti elettrici moderni.
