L'interruttore bipolare Gewiss a 6 morsetti rappresenta una soluzione robusta e affidabile per la gestione dell'alimentazione elettrica in una vasta gamma di applicazioni. Questo componente, parte integrante di un impianto elettrico ben progettato, offre funzionalità avanzate e una sicurezza superiore rispetto agli interruttori unipolari tradizionali. La sua struttura a 6 morsetti, in particolare, consente una maggiore flessibilità nel cablaggio e la possibilità di gestire circuiti più complessi o di interrompere contemporaneamente sia la fase che il neutro, garantendo un isolamento completo del carico.
Comprendere la Funzionalità dell'Interruttore Bipolare
Un interruttore bipolare è progettato per interrompere simultaneamente entrambi i conduttori di un circuito, tipicamente la fase (L) e il neutro (N). Questa caratteristica è fondamentale per garantire la sicurezza in determinate situazioni, specialmente quando si lavora con apparecchiature sensibili o in ambienti dove è richiesta una protezione aggiuntiva. A differenza di un interruttore unipolare che interrompe solo la fase, l'interruttore bipolare offre un livello di isolamento più elevato, minimizzando il rischio di scosse elettriche anche in caso di guasti o malfunzionamenti.
I 6 morsetti presenti su alcuni modelli bipolari, come quello Gewiss in esame, aumentano ulteriormente le potenzialità dell'interruttore. Generalmente, questi morsetti sono disposti in coppie, permettendo l'ingresso e l'uscita dei due conduttori (fase e neutro) per ciascun circuito gestito. Questa configurazione può essere utilizzata per diverse finalità, tra cui:
- Gestione di due circuiti separati: Ogni coppia di morsetti può essere dedicata a un circuito indipendente, consentendo all'interruttore di controllare e isolare due linee di alimentazione distinte.
- Cablaggio in cascata o parallelo: La presenza di morsetti aggiuntivi facilita collegamenti più complessi all'interno di un quadro elettrico, come l'alimentazione di più dispositivi in parallelo o la realizzazione di circuiti di controllo.
- Funzioni speciali: In alcuni contesti, i morsetti aggiuntivi possono essere impiegati per funzioni specifiche, come l'integrazione con sistemi di segnalazione o il collegamento a dispositivi di controllo esterni.
GUIDA MONTAGGIO INTERRUTTORE BIPOLARE
Specifiche Tecniche e Caratteristiche dell'Interruttore Gewiss
L'interruttore bipolare Gewiss a 6 morsetti, identificato da codici prodotto come GW10006 (anche se questo codice specifico sembra riferirsi a un modello da 1 modulo e 10AX con chiave), rientra nella più ampia gamma di dispositivi di commutazione offerti da Gewiss, un'azienda leader nel settore degli impianti elettrici. Gewiss è sinonimo di innovazione e qualità, e la scelta dei loro prodotti si traduce nell'optare per l'eccellenza nell'ambito delle soluzioni elettriche e di illuminazione. Affidabilità, qualità e innovazione sono le pietre miliari che fanno di Gewiss un partner privilegiato per professionisti e utenti finali.
Le caratteristiche tipiche di un interruttore bipolare Gewiss, anche se possono variare leggermente a seconda del modello specifico, includono:
- Numero di Poli: 2 (bipolare)
- Numero di Contatti (viti) per innesto cavi: 6, organizzati in coppie per consentire connessioni multiple o per gestire più circuiti.
- Corrente Nominale (AX): Spesso si trovano modelli da 10AX, 16AX o superiori, indicando la corrente massima che l'interruttore può gestire in sicurezza.
- Tensione Nominale (Vac): Tipicamente 250V AC, conforme agli standard europei per la distribuzione elettrica domestica e commerciale.
- Tipo di Morsetti: Morsetti a vite con piastrina, che offrono una connessione sicura e duratura per cavi di diverse sezioni. La capacità di connessione dei morsetti varia, ad esempio, da 0,5 mm² a 2,5 mm² per cavi massicci e da 0,75 mm² a 4 mm² per cavi a fili sottili (feindrähtig).
- Materiale: Realizzato in tecnopolimero, un materiale plastico ad alta resistenza termica e meccanica, garantendo durata e sicurezza.
- Normative di Riferimento: Conformità alle norme internazionali come EN 60669-1 per gli interruttori domestici.
- Grado di Protezione: A seconda della serie e dell'applicazione, possono avere diversi gradi di protezione IP (Ingress Protection) per resistere a polvere e acqua.
Applicazioni e Scenari d'Uso
L'interruttore bipolare Gewiss a 6 morsetti trova impiego in una molteplicità di contesti, grazie alla sua versatilità e alle sue caratteristiche di sicurezza avanzate.
Impianti Elettrici Residenziali
In ambito domestico, questi interruttori sono ideali per:
- Circuiti di Illuminazione: Possono essere utilizzati per controllare circuiti di illuminazione che richiedono un isolamento completo, come quelli in ambienti umidi (bagni, cucine) o per lampade a soffitto di particolare pregio.
- Apparecchiature con Elevato Consumo: Per elettrodomestici di grandi dimensioni (forni, scaldabagni elettrici, condizionatori) dove è essenziale poter disconnettere sia la fase che il neutro per una manutenzione sicura.
- Circuiti Specifici: La capacità di gestire più ingressi/uscite può essere sfruttata per alimentare contemporaneamente più punti luce o prese all'interno di una singola zona, o per isolare circuiti ausiliari.
Impianti Elettrici Commerciali e Industriali
Nei settori commerciale e industriale, la robustezza e l'affidabilità degli interruttori Gewiss sono particolarmente apprezzate per:
- Macchinari Industriali: Per garantire l'isolamento completo dei macchinari durante le operazioni di manutenzione, rispettando le normative di sicurezza sul lavoro.

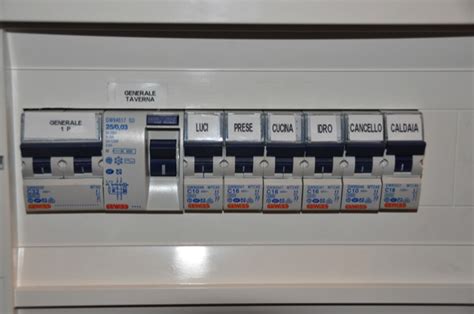

- Quadri Elettrici Centralizzati: Come componenti modulari all'interno di quadri elettrici di distribuzione, dove la gestione di più circuiti e la necessità di un'interruzione sicura sono primarie.
- Sistemi di Sicurezza e Allarme: In alcuni scenari, possono essere impiegati per isolare sezioni specifiche di sistemi di sicurezza o di alimentazione critica.
Installazioni Esterne e Ambienti Umidi

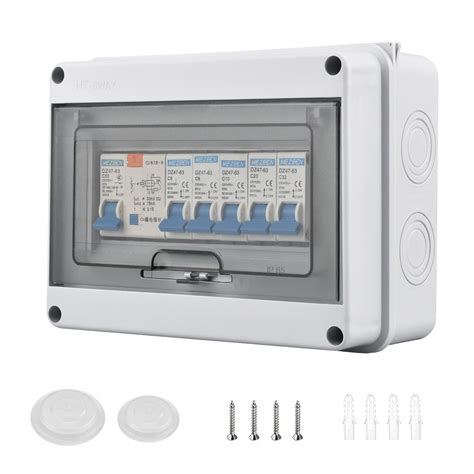

Molti interruttori Gewiss, anche bipolari, sono disponibili in versioni con elevato grado di protezione IP (IP55, IP65, IP66), rendendoli adatti per installazioni all'esterno o in ambienti dove l'esposizione a polvere e acqua è elevata. In questi casi, la capacità di interrompere fase e neutro è cruciale per prevenire rischi elettrici.
Installazione e Cablaggio: Un Approccio Passo-Passo
L'installazione di un interruttore bipolare Gewiss a 6 morsetti richiede attenzione e il rispetto delle normative vigenti. È sempre consigliabile affidare questi lavori a un elettricista qualificato. Tuttavia, comprendere il processo può essere utile.
Preparazione
- Sicurezza Prima di Tutto: Assicurarsi che l'alimentazione elettrica generale dell'impianto sia disattivata dal quadro principale. Verificare l'assenza di tensione con un tester.
- Identificazione dei Cavi: Determinare quali cavi (fase, neutro, eventuali circuiti aggiuntivi) dovranno essere collegati all'interruttore.
- Preparazione dei Cavi: Spellare accuratamente le estremità dei cavi per esporre il conduttore metallico, utilizzando uno spelafili appropriato per evitare di danneggiare i fili.
Collegamento dei Morsetti
La configurazione a 6 morsetti offre diverse possibilità di collegamento. Una configurazione comune prevede:
- Morsetti 1 e 2: Ingresso e uscita per il primo circuito (es. fase e neutro).
- Morsetti 3 e 4: Ingresso e uscita per il secondo circuito (es. fase e neutro).
- Morsetti 5 e 6: Possono essere utilizzati per collegamenti in parallelo, per alimentare altri dispositivi, o per funzioni di segnalazione, a seconda del modello specifico e dell'applicazione.
Se l'interruttore deve semplicemente interrompere un singolo circuito bipolare, si utilizzeranno due coppie di morsetti (ad esempio, 1-2 per la fase e 3-4 per il neutro, o viceversa, a seconda della logica di cablaggio dell'impianto). Le altre coppie di morsetti rimangono non utilizzate in questo scenario, ma sono disponibili per future espansioni o configurazioni più complesse.
Procedura di Collegamento:
- Inserire il conduttore spelato nel morsetto appropriato.
- Serrare saldamente la vite del morsetto con un cacciavite, assicurandosi che il cavo sia ben saldo e che non ci siano fili scoperti che possano causare cortocircuiti. La piastrina di serraggio aiuta a distribuire la pressione e a prevenire danni ai fili.
- Ripetere l'operazione per tutti i conduttori da collegare.
Montaggio nell'Impianto
Una volta completati i collegamenti, l'interruttore viene solitamente montato su un supporto modulare all'interno di un quadro elettrico (come le serie Gewiss System, Chorus, Habita, Space, ecc.) o direttamente su una scatola di derivazione o portafrutti, a seconda del tipo di installazione.
- Quadri Elettrici: Gli interruttori modulari si agganciano facilmente su guide DIN all'interno dei quadri elettrici.
- Portafrutti e Scatole: Per installazioni a vista o in scatole speciali, l'interruttore può essere fissato tramite viti o sistemi di aggancio specifici del produttore.
Verifica Finale
Dopo il montaggio, ripristinare l'alimentazione generale e testare accuratamente il funzionamento dell'interruttore per assicurarsi che interrompa correttamente il circuito e che non vi siano anomalie.
Vantaggi dell'Utilizzo di un Interruttore Bipolare Gewiss
Scegliere un interruttore bipolare Gewiss a 6 morsetti offre numerosi vantaggi:
- Sicurezza Migliorata: L'interruzione simultanea di fase e neutro garantisce un isolamento completo, fondamentale per la protezione da scosse elettriche e per la manutenzione degli apparecchi.
- Flessibilità di Cablaggio: La presenza di 6 morsetti consente configurazioni più complesse, la gestione di più circuiti o l'integrazione con altri componenti dell'impianto.
- Affidabilità Gewiss: Essendo un prodotto Gewiss, si beneficia dell'elevata qualità costruttiva, della durata nel tempo e della conformità alle più stringenti normative di sicurezza.
- Versatilità: Adatto per una vasta gamma di applicazioni, dal residenziale al commerciale e industriale, in ambienti standard o esposti agli agenti atmosferici.
- Standardizzazione: L'interruttore è progettato per integrarsi perfettamente con gli altri componenti delle serie civili e dei quadri elettrici Gewiss, garantendo un aspetto estetico uniforme e una facile installazione.
Gewiss: Un Partner per l'Eccellenza Elettrica
Gewiss si distingue come un leader indiscusso nel settore dei sistemi e degli impianti elettrici, rappresentando un punto di riferimento per innovazione, qualità e design. La loro vasta gamma di prodotti, che spazia dai quadri elettrici alle serie civili, dagli interruttori magnetotermici ai sistemi di illuminazione, è progettata per soddisfare le esigenze più disparate, garantendo sempre prestazioni elevate e sicurezza.
La filosofia di Gewiss si basa su pilastri fondamentali quali l'affidabilità, la qualità dei materiali e processi produttivi all'avanguardia, e una costante ricerca di soluzioni innovative che anticipino le tendenze del mercato e le normative. Questo impegno si traduce in prodotti che non solo rispondono alle necessità funzionali, ma contribuiscono anche all'estetica degli ambienti in cui vengono installati, grazie a un design curato e a finiture di pregio.
Scegliere Gewiss significa quindi optare per l'eccellenza, affidandosi a un marchio che ha costruito la sua reputazione sulla capacità di offrire soluzioni complete e integrate per ogni tipo di impianto elettrico e di illuminazione. Che si tratti di un professionista alla ricerca di componenti performanti e affidabili, o di un utente finale attento alla qualità e al design, Gewiss si conferma un partner privilegiato, capace di garantire la massima soddisfazione e sicurezza.
La gamma "Chorus Smart" menzionata in alcune descrizioni, ad esempio, offre dispositivi modulari con infinite combinazioni frutto-placca, pensati per una perfetta integrazione estetica e funzionale. La disponibilità di tasti basculanti di diverse dimensioni e di finiture versatili, come il bianco lucido, permette di personalizzare ogni ambiente. Il sistema di aggancio frontale facilita inoltre il montaggio e lo sgancio dei componenti, rendendo la manutenzione e le modifiche future estremamente agevoli.
In sintesi, l'interruttore bipolare Gewiss a 6 morsetti incarna la filosofia del marchio: un componente essenziale, progettato per offrire sicurezza, funzionalità e flessibilità, integrandosi perfettamente nell'ecosistema di soluzioni che Gewiss mette a disposizione per la moderna gestione dell'energia elettrica.
