Nel campo dell'efficienza energetica degli edifici, la ricerca di prestazioni sempre più elevate in materia di risparmio energetico, bassi consumi e comfort è una priorità assoluta. Per soddisfare queste caratteristiche, è fondamentale garantire un involucro edilizio il più ermetico possibile, al fine di eliminare spifferi e infiltrazioni d'aria esterna. Ogni infiltrazione, infatti, si traduce in maggiori spese per il riscaldamento della casa: perdita d’aria = perdita di energia = maggiori consumi e costi in bolletta.
L'Importanza di un Involucro Ermetico e la Necessità di Ventilazione
Un edificio moderno, progettato per massimizzare l'efficienza energetica, non può più permettersi di "respirare" autonomamente attraverso aperture casuali. La semplice apertura delle finestre, sebbene necessaria per il ricambio d'aria, è una gestione difficile, spesso insufficiente a garantire una qualità dell'aria igienicamente sana e può portare a dispersioni termiche significative. Per ovviare a questo, diventa indispensabile l'installazione di un impianto di Ventilazione Meccanica Controllata (VMC) con recupero del calore.
Negli edifici certificati a basso consumo, come quelli che seguono gli standard CasaClima o Passivhaus, la misurazione dell'ermeticità dell'involucro non è un optional, ma un requisito fondamentale. Questa misurazione avviene attraverso il Blower Door Test, noto anche come test di tenuta all'aria.
A Cosa Serve il Blower Door Test?
Il Blower Door Test è un metodo diagnostico semplice ma estremamente efficace, progettato per individuare e quantificare le perdite d'aria all'interno di un edificio. Un risultato basso nel test indica minori dispersioni energetiche.
Questo test può essere eseguito in diverse fasi della realizzazione di un edificio e per molteplici scopi:
- Individuazione dei punti di dispersione: Permette di identificare con precisione i punti deboli dell'involucro edilizio e dei condotti impiantistici durante la fase di costruzione, consentendo di intervenire prontamente per risolverli.
- Verifica della tenuta all'aria: Consente di accertare la reale ermeticità dell'edificio o di specifici ambienti in fase di costruzione, confrontandola con i valori di progetto e apportando eventuali correzioni necessarie.
- Controllo degli errori di posa e costruzione: Aiuta a verificare l'assenza di errori nella posa dei materiali e nella costruzione dell'edificio, assicurando la conformità al progetto.
- Verifica per certificazioni: È essenziale per il rispetto dei valori limite richiesti per ottenere certificazioni di prestigio come CasaClima o Passivhaus.
Come Viene Effettuato il Blower Door Test?

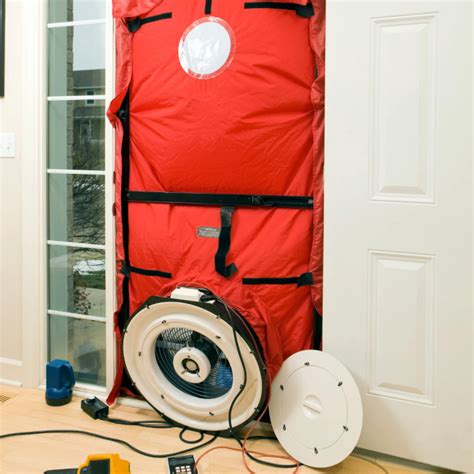

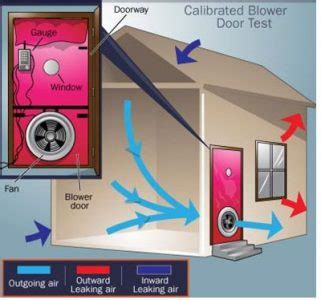

Il Blower Door Test è una prova non invasiva e relativamente semplice da eseguire. Il processo prevede la chiusura ermetica di tutte le aperture dell'edificio, comprese porte, finestre, camini e scarichi. Successivamente, su una porta che dà verso l'esterno, viene montato un telaio speciale dotato di un potente ventilatore.
Il ventilatore, da cui il nome inglese "Blower" (ventilatore), viene impostato a una velocità di rotazione costante e calibrata per creare una specifica differenza di pressione tra l'ambiente interno e quello esterno. Alla ventola sono collegati dei rilevatori di intensità e pressione dell'aria, fondamentali per misurare con precisione i risultati.
Questa differenza di pressione indotta fa sì che l'aria fluisca dall'ambiente a pressione maggiore verso quello a pressione minore. In questo modo, l'aria viene "spinta" verso ogni possibile spiffero o infiltrazione presente nell'involucro edilizio.
Il test si articola in due fasi principali:
- Fase di depressione: Viene creata una depressione costante di 50 Pascal (Pa) all'interno dell'edificio.
- Fase di sovrapressione: Vengono esercitate pressioni crescenti, da 10-30 Pa fino a 100 Pa.
Queste due fasi permettono di valutare il comportamento dell'edificio in entrambe le condizioni di pressione e depressione. Il risultato finale, che esprime la prestazione di tenuta all'aria dell'edificio, è dato dalla media dei risultati ottenuti nelle due fasi. Questo valore adimensionale viene comunemente indicato come "n50".
Durante la prova, le perdite d'aria più significative possono essere percepite anche fisicamente, mentre quelle più lievi vengono rilevate con l'ausilio di strumenti specifici come generatori di fumo, anemometri e, in alcuni casi, termocamere che evidenziano le dispersioni termiche associate alle infiltrazioni d'aria.
Quali Risultati Bisogna Ottenere?
L'agenzia CasaClima, ad esempio, stabilisce dei valori limite precisi che non devono essere superati per ottenere la certificazione di superamento del Blower Door Test. Questi limiti sono cruciali per garantire un elevato standard di efficienza energetica e comfort abitativo.
La Ventilazione Meccanica Controllata (VMC) con Recupero di Calore
In un edificio a elevata tenuta all'aria, la qualità dell'aria interna diventa un aspetto di primaria importanza. L'apertura manuale delle finestre per il ricambio d'aria, come accennato, presenta diverse criticità in termini di gestione, costanza e diligenza richiesta all'inquilino, oltre a comportare inevitabili dispersioni energetiche.

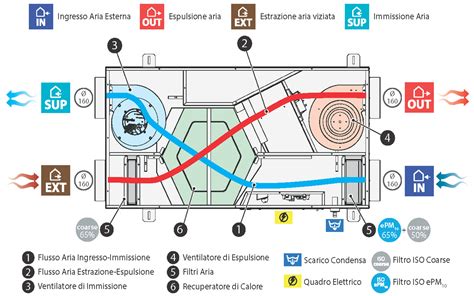

Fino a pochi anni fa, i sistemi di ventilazione forzata si limitavano all'estrazione dell'aria interna viziata. La vera innovazione è rappresentata dalla Ventilazione Meccanica Controllata (VMC) con recupero del calore. La differenza fondamentale rispetto ai sistemi precedenti risiede nel fatto che l'aria interna (carica di inquinanti e umidità, e calda) prima di essere espulsa, attraversa uno scambiatore di calore. Questo scambiatore permette di cedere gran parte del suo calore al flusso d'aria fresca in entrata dall'esterno.
Questo processo di preriscaldamento dell'aria esterna, senza sprechi energetici, consente un ricambio d'aria costante ed efficace, senza che ciò si traduca in un aumento significativo della bolletta del riscaldamento. Inoltre, l'aria esterna viene filtrata prima di essere immessa negli ambienti, migliorando ulteriormente la qualità dell'aria interna. È importante notare che, in molti contesti urbani, l'aria esterna può essere meno inquinata dell'aria presente all'interno delle nostre abitazioni, a causa della concentrazione di materiali e composti chimici emessi dagli arredi, dai prodotti per la pulizia e dalle attività quotidiane.
I sistemi di VMC garantiscono un ricambio d'aria continuo, fondamentale per mantenere un ambiente salubre. Il loro principio di funzionamento si basa sull'utilizzo costante durante l'intera stagione invernale. I flussi d'aria vengono gestiti a bassissime velocità, evitando così la creazione di fastidiose correnti d'aria. Nonostante il funzionamento continuo, i consumi elettrici associati a questi sistemi sono decisamente contenuti.
Molti modelli di VMC sono dotati di un sistema "by-pass" che permette di escludere lo scambiatore di calore. Questo è particolarmente utile nelle mezze stagioni: se l'aria esterna è più fresca di quella interna, il sistema può utilizzarla per raffrescare gli ambienti, contribuendo al comfort estivo senza l'uso di sistemi di condizionamento energivori.
Come funziona un impianto di ventilazione meccanica controllata (vmc)?
Tipologie di Sistemi VMC
Esistono principalmente due tipologie di sistemi VMC, a seconda delle esigenze e della tipologia di intervento edilizio:

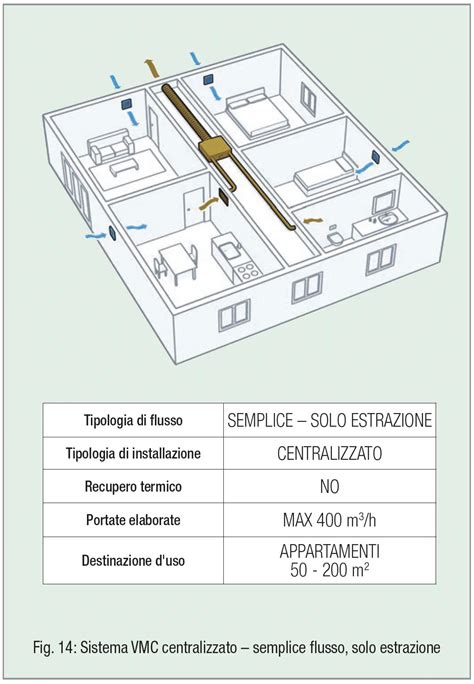

- VMC Centralizzate: Queste soluzioni sono prevalentemente utilizzate nelle nuove costruzioni o nelle ristrutturazioni globali. Un'unica unità centrale, simile per dimensioni a una caldaia murale, gestisce la ventilazione dell'intera abitazione. A questa unità principale sono collegati dei collettori che distribuiscono le tubazioni a tutti gli ambienti della casa. Le bocchette di estrazione sono posizionate negli ambienti più umidi e a rischio di ristagno d'aria (come bagni e cucine), mentre quelle di immissione sono destinate alle zone di permanenza prolungata (soggiorni, camere da letto, disimpegni).
- VMC Puntuali: Queste unità sono ideali per ristrutturazioni parziali o per la riqualificazione di singoli ambienti. Sono sistemi privi di canalizzazioni, progettati per ricambiare l'aria di una singola stanza. I loro rendimenti possono essere inferiori rispetto ai sistemi centralizzati, ma si distinguono per la grande facilità e rapidità di installazione.
Benefici Aggiuntivi dei Sistemi VMC
Oltre al fondamentale apporto di aria fresca e salubre, i sistemi di VMC offrono ulteriori vantaggi:
- Riduzione di umidità e formazione di muffe: La gestione costante dell'umidità interna riduce significativamente il rischio di formazione di condense e muffe, preservando la salubrità degli ambienti e la salute degli occupanti. Questo aspetto è cruciale, soprattutto nelle ristrutturazioni, dove i sistemi VMC possono contribuire ad attenuare gli effetti negativi dei ponti termici. Nelle nuove costruzioni con elevata tenuta all'aria, il loro utilizzo diventa non solo consigliabile, ma spesso fondamentale.
- Miglioramento del comfort abitativo: Il comfort di una casa non è dato solo dalla temperatura, ma anche dalla qualità dell'aria che respiriamo. Un ambiente sano, privo di aria viziata e con valori di umidità ideali, contribuisce in modo determinante al benessere generale.
- Filtrazione dell'aria esterna: Come già accennato, l'aria esterna immessa negli ambienti viene filtrata. La norma UNI EN 779, ad esempio, stabilisce che il livello minimo di filtrazione dell'aria nuova debba essere F7, con un'efficacia minima del 50% per particelle di 0,4 µm. Questo livello di filtrazione è essenziale per limitare la contaminazione microbica all'interno delle canalizzazioni e delle unità di trattamento aria (UTA). Livelli di efficacia superiori possono essere considerati in base alla qualità dell'aria esterna e agli obiettivi di qualità dell'aria interna prefissati.
Considerazioni sulla Filtrazione dell'Aria
La scelta e la gestione dei sistemi filtranti sono aspetti critici per garantire l'efficacia e l'efficienza degli impianti di ventilazione. La norma UNI EN 13779 fornisce indicazioni preziose sulla qualità dell'aria esterna e sull'utilizzo dei filtri.
In impianti destinati a locali a contaminazione controllata, è spesso necessario prevedere almeno tre stadi di filtrazione. L'ultimo stadio, a seconda della destinazione d'uso, dovrebbe essere di classe HEPA o ULPA, conformemente alla norma EN 1822-1. Prima del filtro finale, è opportuno inserire un sistema di prefiltrazione la cui efficacia va valutata in base alle prestazioni del filtro finale e alla frequenza degli interventi di manutenzione. Questo sistema di prefiltrazione ha il compito di mantenere puliti i componenti della ventilazione e di garantire una durata utile adeguata del filtro finale, ottimizzando al contempo i costi energetici legati all'incremento della perdita di carico dovuta all'intasamento progressivo.
La scelta dei sistemi di filtrazione dovrebbe considerare l'intero ciclo di vita, includendo i costi di acquisto, installazione, manutenzione e smaltimento (Life Cycle Cost e Life Cycle Assessment). È fondamentale che tutti i filtri siano installati seguendo scrupolosamente le istruzioni del produttore per assicurarne le prestazioni previste. Particolare attenzione va posta a non danneggiare i componenti durante il trasporto, lo stoccaggio e l'installazione.
Prima dell'installazione, è indispensabile una verifica dei sistemi filtranti per accertarne l'integrità: controllo dei giunti, della planarità delle battute, dei dispositivi di bloccaggio e dell'ermeticità del sistema di contenimento. La norma ISO 14644 specifica che tutti i filtri, sia su canalizzazione che su terminali, devono essere testati "in situ" per verificarne l'integrità e l'ermeticità del contenitore.
Filtrazione per Agenti Contaminanti Gassosi
In presenza di agenti contaminanti in fase aereiforme (gas o vapori) che non possono essere efficacemente ridotti mediante la semplice diluizione con aria nuova, è necessario ricorrere all'uso di filtri specifici per agenti contaminanti gassosi. Questo scenario si verifica, ad esempio, in prossimità di eliporti, obitori, laboratori di anatomia patologica, o altre fonti di inquinamento gassoso.
Nella maggior parte dei casi, si utilizzano filtri a carboni attivi, costituiti da un mezzo granulare adsorbente. Una volta esaurita la capacità di assorbimento o reazione del filtro, questo deve essere sostituito. Per determinare il momento opportuno per la sostituzione, è possibile effettuare misurazioni in sito della capacità di filtrazione o analisi chimiche sul granulato utilizzato.
I sistemi di alloggiamento dei filtri, sia all'interno dell'UTA, su canalizzazione o su un terminale, devono garantire l'ermeticità prevista per evitare deviazioni o infiltrazioni di aria contaminata. Devono inoltre essere dotati di prese di campionamento per la misurazione della concentrazione di aerosol e per l'esecuzione di test di tenuta, conformemente alle norme ISO 14644-3 e EN 1886.
In situazioni di rischio elevato, dove è necessario preservare la sicurezza del personale sanitario e degli ambienti circostanti durante la sostituzione dei filtri, l'utilizzo di sistemi di sicurezza con sacchi ermetici (tipo "Bag In / Bag Out") è obbligatorio. Questi sistemi consentono la manipolazione del filtro esausto e contaminato in totale sicurezza, evitando il contatto diretto.
Manutenzione e Sostituzione dei Filtri
Il manuale d'uso e manutenzione di ogni impianto dovrebbe dettagliare le procedure per la sostituzione degli elementi filtranti. Le linee guida generali, come quelle contenute nel D.M. del 03/11/2006, sono spesso considerate un riferimento valido. La sostituzione avviene tipicamente quando si raggiunge la perdita di carico finale prevista in condizioni operative.
Tuttavia, se la perdita di carico in fine vita non viene raggiunta entro un lasso di tempo ragionevole (indicativamente 12 mesi per filtri F7-E12 e 24-36 mesi per filtri H13-H14), potrebbero essere necessarie valutazioni igieniche per escludere compromissioni della qualità dell'aria interna. Gli elementi filtranti per ambienti a contaminazione controllata devono essere testati "in situ" secondo la norma ISO 14644-3.
Comfort Termico e Sistemi Radianti
Un aspetto spesso trascurato nel dibattito sull'efficienza energetica e il comfort è la percezione termica. Con l'avvento dell'era industriale e, in particolare, dell'aria condizionata, si è assistito a un cambiamento epocale nel settore delle costruzioni e della climatizzazione, che ha creato una cultura impiantistica dove il concetto di comfort è stato legato fondamentalmente ai parametri dell'aria (temperatura e umidità relativa). Questo approccio, tuttavia, risulta riduttivo.
Il corpo umano, per garantire un benessere sano e naturale, necessita di smaltire il proprio calore metabolico attraverso quattro modalità fondamentali di scambio termico: irraggiamento, convezione, conduzione ed evaporazione. Un comfort termico ottimale si ottiene quando queste modalità di scambio sono bilanciate in modo proporzionale.
I sistemi di riscaldamento e raffrescamento radiante (a pavimento, a parete o a soffitto) giocano un ruolo cruciale in questo senso. Essi agiscono prevalentemente per irraggiamento, una modalità di scambio termico che il corpo umano percepisce come più naturale e confortevole rispetto alla convezione pura. L'installazione di soffitti radianti, ad esempio, ha portato a importanti sviluppi normativi, come la deroga alle altezze minime in caso di installazione di tali sistemi, introdotta con il D.M. 26.06.2015, che consente un abbassamento aggiuntivo di 10 cm.
In sintesi, un edificio efficiente e confortevole non è solo un edificio ben isolato e a tenuta d'aria, ma anche un sistema integrato dove la qualità dell'aria interna e il comfort termico sono gestiti in modo olistico, attraverso tecnologie avanzate come il Blower Door Test e i sistemi di Ventilazione Meccanica Controllata, unitamente a sistemi di climatizzazione che rispettano i principi naturali dello scambio termico corporeo.
