L'applicazione di vincoli in Ansys Workbench, specialmente quando si tratta di interfacce complesse o sovrapposte, presenta sfide uniche rispetto alle versioni precedenti del software. Comprendere come gestire correttamente questi vincoli è fondamentale per ottenere risultati di simulazione accurati e affidabili. Questo articolo esplora le metodologie per applicare vincoli in Ansys Workbench, con un focus particolare sulla gestione delle connessioni tra entità geometriche e sulla determinazione delle reazioni globali.

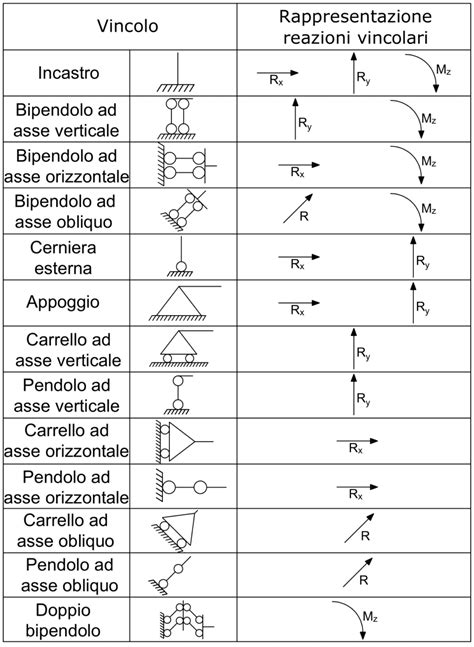

La Sfida dei Vincoli Sovrapposti
Un problema comune si presenta quando si tenta di vincolare entità geometriche che sono fisicamente sovrapposte, ovvero non sono separate spazialmente. Un esempio tipico è il vincolo di una linea che delimita un'area e il vincolo dell'area stessa. In tali scenari, l'applicazione diretta di vincoli multipli alle stesse entità o a entità con nodi in comune può portare a risultati inattesi e, talvolta, apparentemente "strani". Questo accade perché il software potrebbe contare le reazioni sui nodi condivisi più volte, generando una somma delle reazioni che non corrisponde al carico totale applicato al sistema.
Storicamente, in Ansys classico, la gestione di queste situazioni era più intuitiva. Era possibile utilizzare strumenti come "PROBE" per analizzare le reazioni su ciascun vincolo applicato alla geometria e, sommando tali reazioni, verificare la coerenza con il carico totale. Tuttavia, la transizione verso Ansys Workbench ha introdotto nuovi approcci e metodologie che richiedono un'adeguata comprensione.
Gestire le Connessioni in Ansys Workbench
Ansys Workbench offre un ambiente integrato per la preparazione del modello, la definizione delle simulazioni e l'analisi dei risultati. La gestione delle connessioni tra diverse parti di un modello, specialmente in contesti di produzione additiva (Additive Manufacturing - AM) o quando si utilizzano mesh non confromali, è un aspetto cruciale.
Connessioni "Build to Base"
Per collegare una parte a una base (ad esempio, una piastra di costruzione), Ansys Workbench utilizza l'opzione "Build to Base Contact". Questa funzionalità è particolarmente utile quando si lavora con geometrie che vengono stampate o costruite su una superficie di supporto.
Procedura Generale:
- Meshatura delle Entità: La definizione delle connessioni tra le entità geometriche dovrebbe essere eseguita dopo che queste sono state meshatate. Questo assicura che i vincoli vengano applicati ai nodi e agli elementi della mesh.
- Creazione del Contatto "Build to Base": Selezionare l'opzione "Create Build to Base Contact" dalla barra degli strumenti contestuale.
- Identificazione delle Entità: Il sistema identificherà automaticamente le parti e i supporti che sono prossimi tra loro. Verrà creato un oggetto "Build to Base" sotto la gerarchia del modello.
- Definizione del Contatto: In questo scenario, una delle entità (tipicamente la parte da costruire) viene definita come "contact body" (corpo di contatto) e l'altra (il supporto o la base) come "target body" (corpo di destinazione). Le viste "contact body" e "target body" vengono solitamente mostrate in finestre laterali della finestra di Geometria per una chiara visualizzazione.
È importante notare che l'opzione "Build to Base" è specificamente pensata per connettere una parte o un supporto alla piastra di base, e non dovrebbe essere utilizzata per collegare una parte a un supporto o un supporto a un altro supporto. Per queste combinazioni, esistono altre opzioni di connessione.
Connessioni "AM Bond" per Supporti Additive Manufacturing
Per la produzione additiva, dove le parti vengono spesso supportate da strutture di supporto per evitare deformazioni durante il processo, Ansys Workbench introduce le connessioni "AM Bond". Queste connessioni sono progettate per simulare il legame tra la parte stampata e i suoi supporti.
Procedura per la Creazione Manuale di Connessioni "AM Bond":
- Creazione di Named Selection per la Parte: Selezionare la geometria della parte, fare clic con il tasto destro e scegliere "Create Named Selection". Assegnare un nome significativo a questa selezione. È consigliabile selezionare un solo corpo quando si crea la named selection per la parte.
- Creazione di Named Selection per il Supporto:
- Per un supporto STL (Stereolithography), fare clic con il tasto destro sull'oggetto "STL Support" e scegliere "Create Named Selection of Generated Elements".
- Per un supporto predefinito, fare clic con il tasto destro sulla geometria del supporto e scegliere "Create Named Selection".
- Inserimento della Connessione "AM Bond": Fare clic con il tasto destro sull'oggetto "Connections" nella struttura del progetto e scegliere "Insert" > "AM Bond".
- Definizione del Contatto e del Target: Nella finestra di dialogo della connessione "AM Bond", selezionare la named selection creata per la parte come "Contact" e la named selection creata per il supporto come "Target". L'identificazione del "contact body" (la parte) e del "target body" (il supporto) in questo modo è appropriata per la maggior parte dei casi.
Considerazioni per le Connessioni "AM Bond":
- Unicità: È richiesta una connessione "AM Bond" per ogni combinazione parte/supporto.
- Nodi Specifici: Le connessioni "AM Bond" spesso considerano i nodi sia sulla superficie superiore che inferiore dei supporti quando si generano supporti volumetrici. Per i supporti volumetrici, questo significa che i nodi considerati sono quelli che si trovano alla sommità e alla base dei supporti.
- Evitare la Piastra di Base: Non utilizzare una connessione "AM Bond" per connettere una parte o un supporto alla piastra di base; per questo scopo è previsto l'uso della connessione "Build-to-Base".
Connessioni Non-Conformi (Non-Conformal Mesh)
Ansys Workbench supporta la connessione tra parti meshatate anche quando le mesh delle due parti non sono confromali, ovvero quando i nodi delle mesh non coincidono esattamente ai confini tra le due entità. Questo è un aspetto fondamentale per la flessibilità del modellazione.
- Mesh Confromale: Si verifica quando i nodi di una mesh coincidono con i nodi dell'altra mesh all'interfaccia. Questo è spesso il risultato di un meshatore che riconosce e adatta la mesh in base alla geometria condivisa o tramite tecniche di "mesh transfer".
- Mesh Non-Confromale: Si verifica quando i nodi delle mesh non coincidono all'interfaccia. Ansys Workbench gestisce queste situazioni creando connessioni automatiche o permettendo la definizione manuale di queste interfacce, garantendo che le forze e i trasferimenti di carico avvengano correttamente tra le due parti.
La capacità di gestire mesh non confromali è particolarmente importante in scenari dove le parti vengono assemblate o interagiscono, ma sono state meshatate indipendentemente, o quando si utilizzano diverse strategie di meshatura per diverse componenti.
Determinare le Reazioni Globali in Ansys Workbench
La domanda fondamentale riguardante la determinazione della reazione globale di tutti i nodi, simile alla funzione "Nodal Solution" di Ansys classico, è centrale per validare l'accuratezza dei vincoli applicati. In Ansys Workbench, questo può essere ottenuto attraverso l'analisi delle informazioni di soluzione.
Per ottenere informazioni dettagliate sulle reazioni e sugli spostamenti ai confini o alle interfacce, è possibile accedere all'output del solver:
- Navigare a "Solution Information": Nel pannello "Solution", fare clic su "Solution Information".
- Selezionare "Solver Output": All'interno di "Solution Information", scegliere "Solver Output".
- Ricerca Specifica: Una volta visualizzato l'output del solver, è possibile cercare termini specifici come "CE connections" (che si riferisce alle connessioni tra entità, incluse quelle non confromali) per analizzare le reazioni e i comportamenti ai confini definiti.
Sebbene non esista una singola voce denominata "Nodal Solution" come in Ansys classico, l'output del solver, combinato con le opzioni di visualizzazione e di probe disponibili nella fase di post-processing, permette di estrarre le informazioni necessarie per valutare le reazioni globali. Questo include l'analisi degli spostamenti e delle forze che agiscono sui nodi, specialmente nelle aree dove sono stati applicati i vincoli o definite le connessioni.
L'analisi degli spostamenti a un'interfaccia supporto-parte, per esempio, può fornire indicazioni sulla rigidità e sul comportamento del sistema sotto carico. La verifica di queste reazioni attraverso l'output del solver è un passaggio critico per confermare che i vincoli sono stati applicati correttamente e che il modello risponde come previsto. Se si osservano deformazioni inaspettate e irrealistiche, ciò può indicare un problema nella definizione dei vincoli o delle connessioni, o una scelta errata del tipo di vincolo per una specifica interfaccia.
La corretta applicazione dei vincoli e la comprensione delle reazioni associate sono pilastri fondamentali per ottenere simulazioni FEA accurate in Ansys Workbench. La gestione di interfacce complesse e di connessioni non confromali richiede un'attenta considerazione delle opzioni disponibili e una validazione rigorosa dei risultati ottenuti.
