L'ingegneria strutturale moderna si confronta con sfide sempre più complesse, dalla necessità di ridurre il peso dei componenti per migliorare l'efficienza, all'imperativo di garantire la massima sicurezza e affidabilità in ogni condizione operativa. In questo scenario, gli strumenti di simulazione numerica, e in particolare quelli offerti dalla suite Ansys, sono diventati indispensabili. Non si tratta più di un lusso per pochi, ma di un "mai più senza" per le aziende che puntano all'innovazione e alla competitività. Ansys offre soluzioni di analisi strutturale che permettono agli ingegneri di ogni livello di affrontare problemi complessi in modo più rapido ed efficiente, eseguendo analisi agli elementi finiti (FEA), personalizzando e automatizzando soluzioni per sfide di meccanica strutturale e analizzando molteplici scenari di progettazione.
La Rivoluzione della Simulazione Numerica nell'Industria
Per lungo tempo, il termine "simulazione numerica" ha potuto suscitare perplessità o scetticismo in alcuni ambienti tecnici. Tuttavia, la realtà industriale ha dimostrato inequivocabilmente il valore di queste tecnologie. Gli strumenti di simulazione sono ormai integrati in tutti gli ambiti industriali, portando a un significativo risparmio in termini di tempi e costi. La capacità di prevedere il comportamento di un componente o di un sistema sotto diverse condizioni di carico, temperatura, o vibrazione, prima ancora di realizzare un prototipo fisico, rivoluziona il processo di progettazione. Questo approccio permette di identificare e correggere potenziali problemi in fase precoce, evitando costose modifiche successive e garantendo prestazioni ottimali.
Ansys Mechanical: Il Cuore dell'Analisi Strutturale
Ansys Mechanical rappresenta una delle colonne portanti dell'offerta Ansys per l'ingegneria strutturale. Questa potente piattaforma consente agli ingegneri di eseguire analisi agli elementi finiti (FEA) per una vasta gamma di applicazioni. La suite di strumenti di Ansys Mechanical permette di simulare fenomeni complessi come urti, cadute, vibrazioni, impatti e penetrazioni, incidenti, sicurezza degli occupanti, trasferimento di calore, fatica da saldatura, carichi ripetitivi e molto altro. Il software supporta sia l'analisi lineare, ideale per valutare il comportamento elastico dei materiali e le deformazioni sotto carichi applicati, sia l'analisi non lineare, che tiene conto di fenomeni più complessi come la plastificazione, il contatto, le grandi deformazioni e le non linearità materiali.
Funzionalità Chiave di Ansys Mechanical:
- Analisi Lineare e Non Lineare: Permette di studiare il comportamento dei materiali e delle strutture in condizioni elastiche e plastiche, considerando anche grandi deformazioni e fenomeni di contatto.
- Analisi Statica e Dinamica: Valuta la risposta delle strutture sotto carichi costanti o variabili nel tempo, inclusi impatti e vibrazioni.
- Analisi di Fatica: Stima la durata dei componenti sottoposti a carichi ciclici o ripetitivi, identificando i punti critici di rottura per garantire longevità e sicurezza.
- Analisi Termica: Simula il comportamento delle strutture in risposta a variazioni di temperatura, essenziale per componenti che operano in ambienti con gradienti termici significativi.
- Analisi di Contatto: Modella le interazioni tra parti solide, come sfregamento, separazione o deformazione plastica dovuta al contatto tra superfici, fondamentale per assemblaggi complessi.
- Ottimizzazione del Design: Offre strumenti avanzati per esplorare diverse configurazioni e parametri, migliorando le prestazioni strutturali, riducendo il peso e ottimizzando l'efficienza.
- Interfaccia Intuitiva: Un'interfaccia utente user-friendly facilita l'utilizzo anche per ingegneri con minore esperienza nel campo della simulazione.

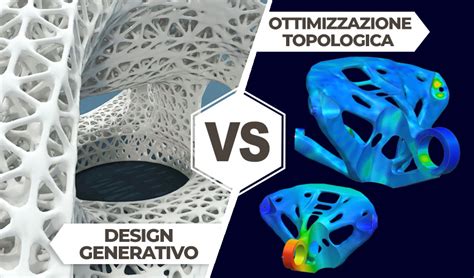

L'Ottimizzazione Topologica: Dare Forma all'Innovazione
Uno degli aspetti più rivoluzionari nell'ambito dell'ingegneria strutturale è l'ottimizzazione topologica (TO, o TopOpt). Questa metodologia determina la progettazione ottimale di un oggetto per raggiungere un obiettivo specifico, tenendo conto di vincoli, carichi e condizioni al contorno, attraverso l'aggiunta o la rimozione di caratteristiche geometriche e l'adattamento delle dimensioni. A differenza dell'ottimizzazione delle forme tradizionale, che agisce su una topologia predefinita, l'ottimizzazione topologica utilizza algoritmi per "scolpire" il materiale all'interno di uno spazio di progettazione definito, al fine di soddisfare obiettivi legati alle prestazioni, come la minimizzazione della massa, il mantenimento di un intervallo di temperature, l'eliminazione di frequenze risonanti o il mantenimento di sollecitazioni e deformazioni entro limiti consentiti.
Come Funziona l'Ottimizzazione Topologica:
Inizialmente, l'ottimizzazione topologica era limitata alla ricerca e sviluppo, poiché le geometrie risultanti spesso non erano realizzabili con i metodi di produzione tradizionali. Tuttavia, la manifattura additiva, in particolare la stampa 3D in metallo, ha aperto la strada alla produzione di forme organiche generate dall'ottimizzazione topologica. L'introduzione di vincoli di produzione negli strumenti di ottimizzazione topologica permette di controllare la geometria in modo che le aziende possano realizzare i propri prodotti con tecniche di produzione standard come fusione, stampaggio e formatura.
Il processo di ottimizzazione topologica può essere visualizzato attraverso la TopOpt binaria. Si immagina una massa solida che riempie lo spazio di progettazione da ottimizzare. L'ingegnere crea un modello FEA che rappresenta la geometria solida iniziale, definisce come l'oggetto viene supportato, quali forze vengono applicate, quali proprietà del materiale possiede e la sollecitazione massima consentita. Una volta risolto il modello, l'algoritmo di ottimizzazione valuta ciascun elemento FEA per verificare se è soggetto a sollecitazioni. Se un elemento non lo è, l'algoritmo lo rimuove. La rigidità e la densità di ciascun elemento sono trattate come variabili binarie: contribuiscono completamente alla rigidità strutturale e alla massa, oppure non contribuiscono affatto. Questo processo si ripete in iterazioni successive fino a raggiungere la massa minima mantenendo la sollecitazione massima al di sotto del valore consentito. Il modello risultante è grezzo e frammentato, simile a un modello Lego. Per renderlo fabbricabile, l'ingegnere utilizza la forma ottenuta come guida per creare un modello CAD raffinato.
Evoluzioni dell'Ottimizzazione Topologica:
Diversi progressi tecnologici hanno ampliato la portata delle applicazioni e migliorato la precisione della geometria risultante:
- Variabili Continue: Tecniche più avanzate utilizzano variabili continue per rigidità, conduttività termica o densità, superando i problemi di instabilità numerica e frammentazione delle geometrie associate alle variabili binarie.
- Funzioni Obiettivo Multivariabili: Gli algoritmi possono gestire più obiettivi contemporaneamente, come la minimizzazione della massa insieme al mantenimento della rigidità, utilizzando metodi matematici complessi.
- Multifisica: Strumenti avanzati integrano l'ottimizzazione strutturale con analisi termiche, acustiche, fluidodinamiche e persino elettromagnetiche, trovando soluzioni ottimali per diversi tipi di carico e risultati.
- Parametri di Progettazione: Gli utenti possono definire parametri di progettazione con intervalli specifici (es. dimensioni di fori, raggi d'arco, proprietà dei materiali non lineari) per orientare i progetti verso soluzioni più pratiche.
- Vincoli di Produzione: L'integrazione di vincoli specifici per processi di manifattura additiva, fresatura, stampaggio o formatura garantisce la realizzabilità delle geometrie ottimizzate.
- Variazioni delle Proprietà del Materiale: L'ottimizzazione topologica si è evoluta in uno strumento potente che libera gli ingegneri dai vincoli di una forma predefinita, permettendo di adattare la geometria in base alle caratteristiche specifiche dei materiali.
Vantaggi Concreti dell'Ottimizzazione Topologica
L'adozione dell'ottimizzazione topologica porta a miglioramenti specifici e misurabili nei processi di progettazione:
- Alleggerimento Strutturale: La rimozione del materiale superfluo, pur mantenendo l'integrità strutturale, riduce sia la massa sia la quantità di materiale utilizzato. Questo è cruciale in settori come l'aerospaziale e l'automotive.
- Prestazioni Migliorate: Gli algoritmi di ottimizzazione plasmano la topologia per raggiungere obiettivi definiti, migliorando le prestazioni e l'efficienza complessive dei componenti.
- Riduzione del Time-to-Market: Essendo un processo automatizzato, l'ottimizzazione topologica, con sufficiente potenza di calcolo, può essere completata in tempi relativamente brevi, evitando iterazioni di progettazione manuali basate su tentativi ed errori.
- Ottimizzazione del Metodo di Produzione: L'inclusione dei vincoli di produzione risolve il problema della generazione di geometrie non realizzabili, permettendo di ottimizzare le caratteristiche in base al metodo di produzione previsto, riducendo costi e tempi.
- Esplorazione di Materiali Alternativi: Quando si passa a un nuovo materiale, l'ottimizzazione topologica facilita le modifiche sostanziali alla geometria di un oggetto per sfruttare al meglio le proprietà del nuovo materiale.
Casi d'Uso Industriali dell'Ottimizzazione Strutturale
L'ottimizzazione strutturale, e in particolare l'ottimizzazione topologica, trova applicazione in una vasta gamma di settori industriali, con benefici tangibili.
Settore Aerospaziale:
L'uso più comune dell'ottimizzazione topologica è nel settore aerospaziale, dove i volumi di produzione possono essere bassi, le prestazioni sono fondamentali e il risparmio di peso offre vantaggi significativi in termini di consumo di carburante ed efficienza. Le prime applicazioni si sono concentrate su elementi di fissaggio destinati a sostenere oggetti pesanti e soggetti a carichi elevati, come i supporti del motore. Il successo in questo ambito ha spinto le aziende aerospaziali a impiegare l'ottimizzazione topologica anche per altri componenti strutturali, come le strutture interne delle ali, e per applicazioni termiche come scambiatori di calore e dissipatori di calore. Molti di questi componenti progettati con la TopOpt sfruttano la manifattura additiva, una tecnologia ben compresa e particolarmente adatta per le applicazioni aerospaziali.
Settore Automobilistico:
Anche il settore automobilistico abbraccia l'ottimizzazione topologica. La riduzione del peso è un elemento cruciale nella progettazione di automobili e motociclette, insieme al risparmio sui costi derivante dall'utilizzo di una minore quantità di materiale. Poiché la stampa 3D su larga scala è ancora costosa, le case automobilistiche si affidano pesantemente ai vincoli di produzione all'interno degli strumenti di ottimizzazione topologica per generare geometrie compatibili con processi produttivi in grandi volumi come la piegatura della lamiera, lo stampaggio dei metalli e la fusione. I team di progettazione automobilistica sfruttano anche la capacità di includere l'analisi delle vibrazioni in uno studio di ottimizzazione topologica per ottimizzare le prestazioni NVH (Noise, Vibration, and Harshness) dei veicoli, evitando vibrazioni percepibili dai passeggeri sia a livello acustico sia tattile.
Altri Settori:
I vantaggi dell'ottimizzazione topologica si estendono anche a molti altri settori, tra cui l'energia eolica e le strutture edilizie. Qualsiasi applicazione che consenta ai carichi di modellare la forma del prodotto può trarre vantaggio da questa metodologia.
Strumenti di Simulazione e Ottimizzazione: Dal Preliminare al Dettagliato
La tecnologia alla base dell'ottimizzazione topologica è costituita da strumenti di simulazione, solitamente pacchetti software di analisi di elementi finiti, collegati a strumenti di ottimizzazione topologica che modificano i parametri degli elementi nel modello. Questi strumenti possono essere suddivisi in due categorie:
Esplorazione Preliminare del Progetto: Strumenti rapidi e facili da usare, come il software Ansys Discovery, bilanciano precisione e velocità per offrire ai progettisti strumenti di esplorazione rapida dei progetti in grado di analizzare forme ottimali quasi in tempo reale. Per questo livello di ottimizzazione topologica, oltre alla velocità, è importante disporre di una solida connessione alla geometria CAD. Per rendere l'ottimizzazione topologica pratica ed efficiente, i moderni strumenti di simulazione utilizzano l'accelerazione GPU per ottenere velocità di calcolo fino a 10 volte superiori.
Simulazione Dettagliata: Una volta definita la direzione progettuale, il passo successivo è utilizzare uno strumento di simulazione dettagliata come il software Ansys Mechanical o il software Ansys LS-DYNA. Questi software offrono algoritmi avanzati di ottimizzazione topologica, un'ampia serie di vincoli di progettazione e produzione e capacità di simulazione multifisica di livello mondiale.
L'Ottimizzazione Topografica in Ansys Mechanical
Un concetto strettamente correlato e spesso utilizzato in combinazione con l'ottimizzazione topologica è l'ottimizzazione topografica. Mentre l'ottimizzazione topologica si concentra sulla generazione di una forma ottimale eliminando o aggiungendo materiale in uno spazio di progettazione, l'ottimizzazione topografica lavora sulla distribuzione interna del materiale all'interno di una geometria definita.
Cos'è l'Ottimizzazione Topografica e Perché è Importante in Ansys Mechanical?
L'ottimizzazione topografica migliora le prestazioni distribuendo i materiali internamente. A differenza dell'ottimizzazione tradizionale, che riguarda la forma esterna, l'ottimizzazione topografica ottimizza la distribuzione interna per ridurre il peso, migliorare la rigidità e minimizzare lo stress.
In Ansys Mechanical, il processo tipico di ottimizzazione topografica include le seguenti fasi:
- Definizione del Problema: Specificare gli obiettivi dell'ottimizzazione (es. riduzione del peso, minimizzazione dello stress) e le restrizioni (es. carichi massimi, deformazioni consentite).
- Generazione della Griglia: Discretizzare la geometria del componente in una griglia di elementi finiti che rappresenta la struttura in modo numerico.
- Definizione delle Variabili di Progettazione: Definire le variabili che influenzano la distribuzione dei materiali (es. densità dei materiali).
- Analisi Strutturale Iniziale: Valutare le prestazioni della struttura in base alle condizioni di carico specificate per avere un punto di partenza.
- Algoritmi di Ottimizzazione: Ansys Mechanical utilizza algoritmi avanzati per esplorare lo spazio di progettazione e determinare la distribuzione ottimale dei materiali, cercando di raggiungere gli obiettivi definiti e rispettare le restrizioni.
- Valutazione e Iterazione: Il processo genera soluzioni candidate che vengono valutate e iterate fino al raggiungimento di una soluzione ottimale o che soddisfa i requisiti specifici.
Vantaggi dell'Ottimizzazione Topografica:
- Riduzione del Peso: Ridurre il peso delle strutture senza comprometterne resistenza o rigidità.
- Miglioramento delle Prestazioni: Massimizzare la rigidità, minimizzare lo stress e ottenere un comportamento strutturale ottimale.
- Risparmio di Materiali: Ridurre l'utilizzo di materie prime senza compromettere resistenza e sicurezza.
- Risparmio di Tempo e Costi: Automatizzare il processo di progettazione e esplorare un ampio spettro di soluzioni in modo efficiente.
- Progettazione Innovativa: Realizzare componenti e strutture innovative che non sarebbero state possibili con approcci tradizionali.

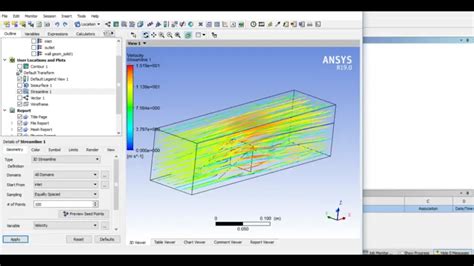

Ansys Structures: Un Ecosistema Completo per l'Ingegneria Strutturale
L'utilizzo efficace del pacchetto Ansys Structures offre un'ampia gamma di vantaggi per ingegneri e professionisti nell'ambito dell'ingegneria strutturale. Questa suite di software avanzato fornisce strumenti potenti per la simulazione, la progettazione e l'ottimizzazione delle strutture complesse.
Funzionalità di Ansys Structures:
- Simulazione Strutturale Accurata: Utilizza metodi FEA per fornire una simulazione accurata del comportamento strutturale sotto diverse condizioni di carico, temperatura e vincoli. Aiuta a identificare punti critici di tensione e deformazione.
- Progettazione Ottimale: Consente di creare modelli 3D dettagliati, esplorare diverse opzioni di design e valutare le prestazioni in tempo reale.
- Ottimizzazione delle Prestazioni: Offre potenti strumenti di ottimizzazione per esplorare parametri di progettazione, massimizzare l'efficienza strutturale, migliorare la resistenza e ridurre i costi.
- Analisi della Fatica e dell’Affidabilità: Simula carichi ciclici e valuta la durata delle strutture nel tempo, individuando potenziali punti di guasto.
- Analisi Statica e Dinamica: Valuta il comportamento delle strutture sotto carichi statici e dinamici.
- Analisi dei Materiali: Supporta l'analisi avanzata delle proprietà dei materiali e il loro impatto sulle prestazioni strutturali.
- Simulazione del Carico Termico: Valuta gli effetti delle variazioni di temperatura sulle strutture.
- Verifica della Sicurezza Strutturale: Valuta i fattori di sicurezza e identifica potenziali aree di criticità.
Vantaggi di Ansys Structures:
- Riduzione dei Costi e del Tempo di Sviluppo: Eliminando la necessità di prototipi fisici costosi e riducendo la dipendenza dai test sperimentali.
- Miglioramento della Qualità e dell’Affidabilità: Garantendo la sicurezza degli utenti finali grazie all'accuratezza delle analisi.
- Progettazione Innovativa: Consentendo agli ingegneri di realizzare progetti più sicuri, efficienti e innovativi.
- Competitività sul Mercato: Creando progetti di qualità superiore, riducendo i tempi di sviluppo e offrendo soluzioni strutturali innovative.
L'Importanza dell'Analisi Strutturale FEM con Ansys
L'analisi strutturale FEM (Finite Element Method) è un passaggio fondamentale nella progettazione ingegneristica moderna. Consente di ottimizzare i prodotti, migliorare la sicurezza e ridurre i costi di sviluppo. Grazie alla simulazione FEM, le aziende possono prevedere il comportamento meccanico delle strutture in condizioni reali, evitando errori costosi e garantendo performance ottimali.
Braitec, in qualità di partner ufficiale di Ansys, offre soluzioni avanzate utilizzando il software di simulazione più potente e affidabile disponibile oggi sul mercato. Con Ansys, Braitec è in grado di eseguire simulazioni strutturali di alta precisione, combinando diverse tipologie di analisi per rispondere alle esigenze di una vasta gamma di settori industriali.
Vantaggi della Simulazione FEM nella Progettazione Ingegneristica:
- Riduzione dei Costi e dei Tempi di Sviluppo: La validazione virtuale dei progetti permette di identificare e correggere problematiche prima della fase di produzione.
- Miglioramento delle Prestazioni del Prodotto: Ottimizzazione del design per garantire sicurezza e affidabilità.
- Soluzioni più Sostenibili: Ottimizzazione dell'uso dei materiali e riduzione degli sprechi.
La piattaforma multifisica Ansys permette di integrare l'analisi strutturale FEM con simulazioni avanzate di Fluidodinamica Computazionale (CFD), elettromagnetiche e ottiche, migliorando l'affidabilità, la sicurezza e l'efficienza energetica dei prodotti. Le capacità di Ansys nella combinazione di analisi strutturali e dinamiche avanzate assicurano un approccio innovativo e completo che supporta le decisioni progettuali in modo strategico.
Servizi di Analisi Strutturale FEM offerti da Braitec con Ansys:
- Analisi Lineare e Non Lineare: Simulazione del comportamento strutturale sotto carichi statici e dinamici, tenendo conto di effetti plastici, grandi deformazioni e contatti complessi.
- Analisi a Fatica: Valutazione della resistenza dei materiali nel tempo per garantire la durabilità e prevenire cedimenti strutturali prematuri.
- Analisi Modale e Risposta Armonica: Studio delle frequenze naturali e dei modi di vibrazione per evitare fenomeni di risonanza dannosi.
- Analisi Termo-Strutturale: Simulazione dell'effetto delle variazioni di temperatura su componenti meccanici.
- Crash Test Virtuali e Simulazioni agli Urti: Riproduzione digitale di impatti e shock per valutare la resistenza e migliorare la sicurezza.
- Ottimizzazione Topologica e Parametrica: Riduzione del peso e miglioramento delle prestazioni strutturali attraverso l'ottimizzazione del design.
Affidarsi a Braitec, partner ufficiale Ansys, significa scegliere un team di ingegneri altamente qualificati, con anni di esperienza e tecnologie all'avanguardia per garantire soluzioni innovative e performanti. Ogni progetto viene seguito con un approccio personalizzato, studiato per soddisfare le specifiche esigenze del cliente.
