Gli interruttori magnetotermici e differenziali rappresentano pilastri fondamentali per la sicurezza e l'affidabilità degli impianti elettrici, sia in ambito industriale che in quello del terziario. La loro funzione primaria è proteggere le persone da pericoli imminenti e garantire la continuità operativa delle apparecchiature, intervenendo prontamente in scenari di guasto quali sovraccarichi, cortocircuiti o dispersioni verso terra. Tuttavia, in contesti operativi complessi, come quello industriale, non è raro imbattersi in fenomeni di "scatti intempestivi" - ovvero, l'attivazione indesiderata di questi dispositivi di protezione in assenza di un reale guasto. Tali interventi non programmati non solo causano interruzioni dell'alimentazione elettrica senza giustificazione, ma possono anche compromettere la qualità e la continuità dei servizi erogati, con potenziali ricadute negative sulla produttività e sull'operatività generale degli impianti.
Spesso, la radice di questi inconvenienti può essere ricondotta a disturbi legati alla "Power Quality", un termine che racchiude una serie di problematiche quali la presenza di armoniche, squilibri di tensione, fluttuazioni rapide (flicker), sovratensioni transitorie e altre anomalie che possono influenzare la "salute" della rete elettrica. Comprendere a fondo il funzionamento di questi dispositivi di protezione e le cause sottostanti ai disturbi di Power Quality è cruciale per una corretta diagnosi e risoluzione dei problemi.
Il Funzionamento degli Interruttori Magnetotermici
Un interruttore magnetotermico (IMT) è un dispositivo di protezione automatico progettato con il duplice scopo di salvaguardare i circuiti da sovracorrenti, integrando in un'unica unità compatta due meccanismi di intervento distinti.
La protezione termica è deputata a tutelare l'impianto dai sovraccarichi prolungati. Essa si basa sul principio della dilatazione termica di una lamina bimetallica. Quando la corrente che attraversa l'interruttore supera il valore nominale per un determinato periodo di tempo, la lamina bimetallica si riscalda e, a causa della differenza nei coefficienti di dilatazione dei due metalli che la compongono, si deforma. Questa deformazione meccanica è calibrata per innescare lo sgancio dell'interruttore, interrompendo così il circuito.
Parallelamente, la protezione magnetica è specificamente concepita per intervenire in caso di cortocircuiti e correnti di picco improvvise e di elevata intensità. Questo meccanismo sfrutta l'azione di un elettromagnete o solenoide. Quando la corrente istantanea nel circuito supera di molte volte il valore nominale - come accade in un cortocircuito - il forte campo magnetico generato attrae un otturatore mobile. Questo movimento meccanico provoca l'apertura quasi istantanea del circuito, interrompendo rapidamente la corrente di guasto e limitando così i danni potenziali, come surriscaldamenti dei cavi, incendi o distruzione di componenti elettronici a valle.

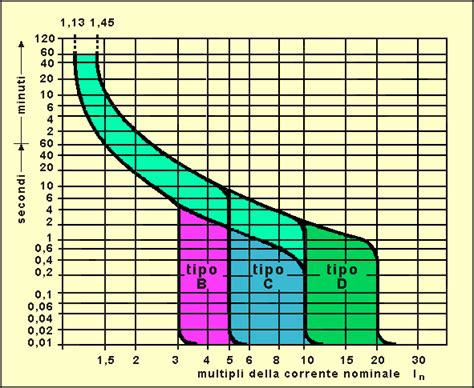

Ogni interruttore magnetotermico è definito da una curva tempo-corrente, nota anche come "curva di intervento". Questa curva, stabilita dalle normative vigenti, descrive la sensibilità magnetica del dispositivo, ovvero la relazione tra l'intensità della corrente di guasto e il tempo impiegato dall'interruttore per intervenire. In ambito civile, sono comunemente impiegati interruttori con curve di intervento B, C e D:
- Curva B: Interviene magneticamente per correnti comprese tra 3 e 5 volte la corrente nominale (In). È adatta per circuiti con carichi prevalentemente resistivi e sensibili.
- Curva C: Interviene per correnti tra 5 e 10 volte la corrente nominale. Questa è la curva più diffusa, idonea per la protezione di circuiti generali con carichi misti, inclusi piccoli motori o apparecchiature con moderate correnti di spunto.
- Curva D: Interviene per correnti tra 10 e 20 volte la corrente nominale. È indicata per carichi con elevate correnti di spunto, come motori di grossa taglia, trasformatori o apparecchiature ad alto contenuto induttivo.
Nei contesti industriali, dove le esigenze di protezione sono spesso più complesse, esistono anche curve di intervento speciali, come la curva K (adatta a proteggere circuiti con grossi motori o trasformatori) e la curva Z (progettata per dispositivi elettronici molto sensibili e con basse correnti di spunto).
Il Funzionamento degli Interruttori Differenziali
Gli interruttori differenziali, comunemente noti come "salvavita", sono dispositivi di protezione essenziali per la sicurezza delle persone. Essi intervengono specificamente in caso di correnti di dispersione verso terra. Il principio di funzionamento si basa sul bilanciamento delle correnti nei conduttori attivi (fase e neutro).

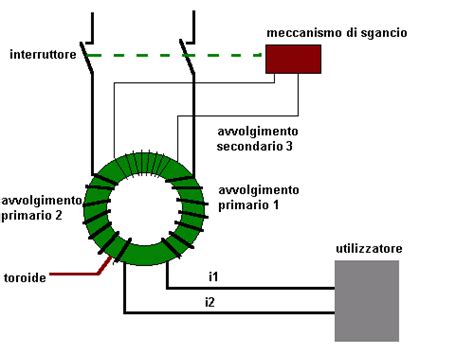

All'interno dell'interruttore differenziale, un toroide magnetico racchiude i conduttori di fase e neutro, agendo come un trasformatore di corrente. In condizioni operative normali, la somma algebrica delle correnti che fluiscono attraverso il toroide (corrente di fase + corrente di neutro) è pari a zero. Questo perché tutta la corrente che alimenta il carico nel conduttore di fase dovrebbe idealmente ritornare attraverso il conduttore di neutro. Di conseguenza, il flusso magnetico generato nel toroide si annulla, e il dispositivo rimane chiuso, permettendo il normale funzionamento dell'impianto.
Tuttavia, se una parte della corrente dovesse disperdersi verso terra - ad esempio, attraverso il corpo di una persona che entra in contatto accidentale con un conduttore in tensione - il bilanciamento tra la corrente di fase e quella di neutro verrebbe alterato. Questa differenza, definita corrente differenziale di guasto, genera un flusso magnetico nel toroide. Superata una soglia prefissata, nota come sensibilità (IΔ, tipicamente 30 mA per la protezione delle persone), questo flusso magnetico attiva un relè di sgancio, che provoca l'apertura del circuito in una frazione di secondo (solitamente entro pochi decimi di secondo).
La classificazione degli interruttori differenziali avviene in base alla forma d'onda delle correnti di dispersione che sono in grado di rilevare, secondo le normative IEC/EN specifiche:
- Tipo AC: Progettato per rilevare esclusivamente correnti differenziali di forma sinusoidale alternata pura a 50 Hz. È il tipo più basilare e meno versatile.
- Tipo A: Rileva sia correnti differenziali sinusoidali alternata che correnti pulsanti unidirezionali (come quelle generate da alcuni tipi di alimentatori o azionamenti elettronici). È efficace anche in presenza di alcune sovratensioni impulsive, ma non è adatto per correnti con componente continua significativa.
- Tipo F: Rappresenta un'evoluzione del tipo A. È progettato per funzionare correttamente anche con correnti differenziali a frequenza multipla rispetto alla fondamentale di rete (50 Hz) o con componenti di diversa natura, tipiche di circuiti monofase dotati di inverter o azionamenti elettronici avanzati.
- Tipo B: È il tipo più completo e versatile. È sensibile a correnti differenziali sia di tipo AC che DC, incluse quelle con una significativa componente continua o ad alta frequenza. Questo tipo è spesso necessario in applicazioni industriali complesse con apparecchiature elettroniche avanzate.

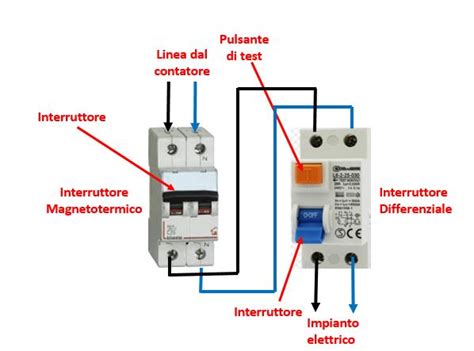

Interruttori Magnetotermici Differenziali (RCBO) e Sistemi di Protezione Combinati
Nei quadri elettrici moderni, è sempre più comune trovare la protezione differenziale integrata con quella magnetotermica in un unico dispositivo compatto, noto come interruttore magnetotermico differenziale (RCBO). Questa soluzione combinata offre una protezione completa contro sovraccarichi, cortocircuiti e guasti verso terra in un singolo apparecchio, semplificando l'installazione e riducendo l'ingombro nel quadro elettrico. Ogni circuito protetto da un RCBO riceve così una copertura totale.
In alternativa, è possibile implementare la protezione differenziale tramite interruttori differenziali puri (RCCB) installati a monte dell'impianto o di sezioni dello stesso, seguiti da interruttori magnetotermici in serie per ciascun circuito a valle. Questa configurazione modulare consente una maggiore flessibilità nella progettazione dell'impianto.
Lo Scatto Intempestivo: Cause e Implicazioni
Lo "scatto intempestivo" si riferisce all'attivazione indesiderata di un dispositivo di protezione (magnetotermico o differenziale) in assenza di un guasto elettrico effettivo nell'impianto. Questo fenomeno assume particolare criticità in ambienti industriali e del terziario, dove un'interruzione improvvisa dell'alimentazione può paralizzare linee produttive, sistemi informatici critici o servizi essenziali, generando significative perdite economiche e potenziali rischi per la sicurezza.
Le cause più frequenti di scatti intempestivi sono da ricercarsi nei disturbi di Power Quality.
Armoniche di Corrente e Tensione
Le armoniche sono componenti sinusoidali di corrente e tensione che presentano frequenze multiple della frequenza fondamentale della rete (tipicamente 50 Hz). Esse deformano la forma d'onda sinusoidale originaria e sono generate principalmente da carichi non lineari. Questi carichi, come inverter, convertitori statici, alimentatori switching, saldatrici ad arco e lampade a LED con driver, assorbono corrente in modo non sinusoidale, introducendo appunto le armoniche nel sistema.
Le armoniche di corrente, pur non contribuendo direttamente al lavoro utile, circolano nell'impianto elettrico causando diversi problemi:
- Sovraccarico del conduttore di neutro: Le armoniche di ordine dispari, in particolare la terza e i suoi multipli (dette "armoinche di triplette"), non si annullano nel neutro dei sistemi trifase ma si sommano. Questo può portare a un sovraccarico del conduttore di neutro, anche se la corrente fondamentale di fase è nei limiti.
- Perdite addizionali: Si verificano surriscaldamenti nei trasformatori e nei motori a causa delle correnti armoniche.
- Fenomeni di risonanza: Possono indurre sovratensioni e vibrazioni, specialmente nei circuiti dotati di condensatori di rifasamento.
Dal punto di vista delle protezioni elettriche, un elevato contenuto armonico comporta un aumento del valore efficace (RMS) della corrente. Un interruttore magnetotermico, pur rilevando correttamente la corrente RMS, potrebbe intervenire per sovraccarico termico anche se la componente fondamentale della corrente è sotto la soglia nominale, semplicemente perché la somma delle armoniche ne innalza il valore efficace complessivo.
Inoltre, le armoniche, specialmente quelle ad alta frequenza, possono interferire con il funzionamento degli interruttori differenziali. Correnti di guasto con elevata componente armonica o con componenti continue possono saturare parzialmente il toroide magnetico del differenziale o non essere rilevate efficacemente da dispositivi di tipo AC standard. Questo può portare sia a scatti intempestivi che, in casi più gravi, a un mancato intervento quando necessario.
Un esempio pratico di scatto intempestivo legato alle armoniche si verifica quando molti dispositivi elettronici immettono piccole correnti di dispersione verso terra attraverso i loro filtri EMI (Electromagnetic Interference). Se nella rete sono presenti numerose apparecchiature di questo tipo, le loro correnti di dispersione si sommano. In presenza di armoniche, la reattanza capacitiva di questi filtri diminuisce, aumentando la corrente dispersa. Anche senza un guasto reale, il differenziale può misurare un "creep" di corrente (fuga capacitiva) permanente. Se questo valore si avvicina o supera il 50% della sensibilità nominale del differenziale, ogni ulteriore piccolo disturbo può innescare uno scatto intempestivo.
Webinar del 28 Settembre 2020 Effetti delle armoniche sui dispositivi di protezione
Squilibri di Tensione
Uno squilibrio di tensione in un sistema trifase si verifica quando le tensioni presentate dalle tre fasi non sono uguali in modulo e/o fase. Le cause più comuni includono una distribuzione disomogenea dei carichi monofase sulle tre fasi o guasti su uno dei conduttori. Anche squilibri apparentemente modesti (ad esempio, una differenza del 2-3% tra le tensioni delle fasi) possono avere effetti amplificati.
Nei motori trifase, uno squilibrio del 2-3% in tensione può generare uno squilibrio di corrente superiore al 20%, causando un aumento della temperatura degli avvolgimenti di oltre 30°C. Questo surriscaldamento può indurre lo scatto delle protezioni termiche o magnetotermiche dei motori, anche in assenza di un sovraccarico apparente, semplicemente perché una fase è sottoposta a uno stress maggiore. Inoltre, uno squilibrio di tensione introduce una componente di sequenza negativa che riduce la coppia erogata dai motori e aumenta le perdite energetiche.
Sebbene uno squilibrio di tensione di per sé non causi direttamente lo scatto di un interruttore differenziale (purché tutta la corrente di ogni fase ritorni sul neutro, il bilancio delle correnti resta nullo), può contribuire indirettamente a problemi. Squilibri di corrente possono generare elevate correnti nel neutro comune. Se questo neutro condivide tratti di percorso con conduttori di terra o schermi, possono indursi dispersioni anomale che, in determinate condizioni, potrebbero avvicinarsi alla soglia di intervento differenziale. In generale, uno squilibrio di tensione è un indicatore di scarsa qualità della fornitura elettrica e spesso si accompagna ad altri disturbi come le armoniche.
La norma EN 50160 raccomanda per le reti pubbliche di bassa tensione di mantenere lo squilibrio di tensione (rapporto tra la componente inversa e la componente diretta della sequenza delle tensioni) al di sotto del 2% per il 95% del tempo.
Flicker (Variazioni Rapide di Tensione)
Il flicker è un fenomeno percettibile come un lampeggiamento delle luci, causato da rapide e ripetitive oscillazioni della tensione di alimentazione. È tipicamente generato dall'inserzione o dalla variazione brusca di carichi di elevata potenza, come l'avviamento di grandi motori, saldature ad arco o forni elettrici. Questi eventi causano cali di tensione momentanei e ciclici.
Dal punto di vista della qualità della fornitura, il flicker viene misurato tramite l'indice Pst (short term flicker), che secondo la norma EN 50160 non dovrebbe superare 1.0 (valore relativo alla percezione umana media) per il 95% del tempo.
Sebbene il flicker in sé non sia un guasto e non provochi direttamente lo scatto di un interruttore magnetotermico o differenziale, i suoi effetti possono essere indiretti. Forti variazioni cicliche di tensione possono sollecitare i componenti degli apparecchi, provocare riavvii indesiderati di apparecchiature elettroniche e, se combinate con altre perturbazioni, aumentare la probabilità di scatti intempestivi.
Sovratensioni Transitorie

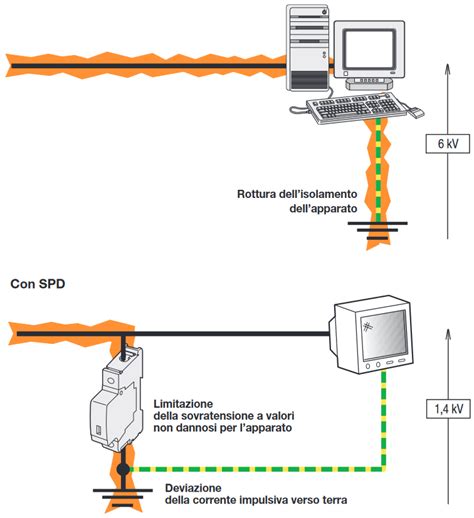

Le sovratensioni transitorie, o picchi impulsivi, sono aumenti di tensione di brevissima durata (da microsecondi a pochi millisecondi) ma di ampiezza molto elevata, che si propagano lungo le linee elettriche. Possono essere causate da fenomeni naturali come i fulmini (scariche atmosferiche indirette sulle linee) o da manovre elettriche, quali l'inserzione o la disinserzione di banchi di condensatori per il rifasamento, lo sgancio di carichi induttivi o la riaccensione dell'alimentazione dopo un blackout.
Un transitorio tipico può superare anche del 110-150% la tensione nominale per un tempo estremamente breve. Questi impulsi di tensione si accoppiano nei circuiti e possono generare correnti impulsive attraverso capacità parassite verso terra o attraverso dispositivi di protezione come gli scaricatori.
Ad esempio, all'accensione di grandi motori o durante un fulmine, i condensatori presenti nei filtri EMI (collegati tra fase/neutro e terra) possono scaricare improvvisamente correnti di diversi ampere verso terra per pochi millisecondi. Un interruttore differenziale standard di tipo AC o A potrebbe interpretare questo impulso di corrente come una dispersione e scattare intempestivamente. Allo stesso modo, un picco di corrente molto ripido su una fase può indurre, tramite accoppiamenti elettromagnetici, un transitorio di corrente nel conduttore di terra o uno sbalzo nel sensore del differenziale, portando a un intervento non giustificato. Le sovratensioni possono anche, in casi estremi, causare un guasto reale isolando i componenti.
Diagnosi dei Problemi di Power Quality e Scatti Intempestivi
La diagnosi dei problemi legati alla Power Quality e ai conseguenti scatti intempestivi richiede un approccio sistematico basato su misurazioni mirate e sull'analisi correlata degli eventi di scatto.
Misura della Distorsione Armonica (THD)
Il parametro Total Harmonic Distortion (THD) è un indicatore percentuale che esprime il livello globale di distorsione armonica presente in un segnale elettrico rispetto alla sua componente fondamentale. Viene calcolato separatamente per la tensione (THDU) e per la corrente (THDI).

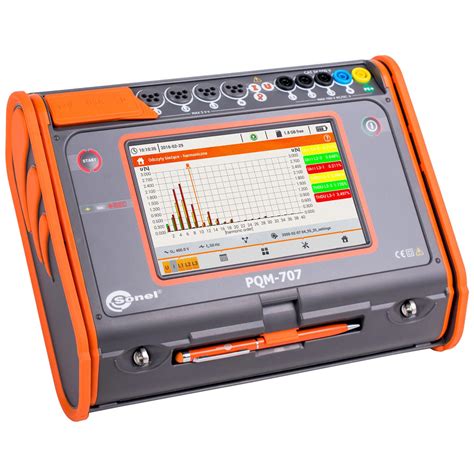

Un analizzatore di rete (o analizzatore di Power Quality) è lo strumento ideale per questo tipo di misurazioni. Esso acquisisce i valori delle singole armoniche (solitamente fino al 40° ordine o superiore) e calcola la THD. In un sistema elettrico ben funzionante, la THDU dovrebbe mantenersi su valori bassi, tipicamente nell'ordine di pochi percento. La norma EN 50160, ad esempio, fissa un limite di THDU dell'8% (valutato su una settimana) da non superare nel 95% del tempo per la tensione di alimentazione di rete. Se le misurazioni rivelano che la THD di tensione si avvicina o supera questa soglia, ciò indica una significativa deformazione della forma d'onda sinusoidale.
Ancora più rilevante ai fini della comprensione degli scatti intempestivi è la misurazione della THD di corrente sui circuiti specifici dove si verificano gli interventi anomali. Una THDI molto elevata (in alcuni casi, anche superiore al 50%, specialmente in presenza di numerosi carichi elettronici) segnala che una porzione considerevole della corrente non è a 50 Hz ma è costituita da armoniche. Come discusso in precedenza, questa situazione può innescare interventi termici indesiderati negli interruttori magnetotermici e sovraccaricare il conduttore di neutro.
L'analisi della spettrografia delle armoniche effettuata dallo strumento permette spesso di identificare la natura dei carichi non lineari responsabili: ad esempio, la predominanza della 5ª e 7ª armonica può indicare la presenza di inverter o azionamenti trifase, mentre un'alta concentrazione della 3ª armonica suggerisce la presenza di numerosi carichi monofase dotati di alimentatori switching.
Monitoraggio di Eventi Transitori e Rapid Voltage Changes
Per rilevare sovratensioni impulsive o rapide variazioni di tensione, è necessario utilizzare analizzatori in grado di campionare i segnali a velocità elevate o specifici registratori di transitori. Strumenti conformi allo standard IEC 61000-4-30 Classe A sono in grado di rilevare e registrare con precisione eventi come picchi di tensione, cali di tensione (dips), rapidi abbassamenti o innalzamenti di tensione, fornendo informazioni dettagliate su timestamp, durata e magnitudo.
Ad esempio, se gli interruttori differenziali tendono a scattare principalmente durante temporali o in concomitanza con l'avviamento di grandi motori, un logger di Power Quality potrà evidenziare la presenza di picchi di tensione (ad esempio, +150% della tensione nominale per 200 microsecondi) che coincidono temporalmente con gli eventi di scatto, confermando così una correlazione causa-effetto. È anche possibile utilizzare un oscilloscopio con funzione di trigger su surge per catturare la forma d'onda anomala durante l'evento.
Inoltre, la misurazione del "creep" di corrente differenziale - ovvero le correnti di dispersione presenti nell'impianto in condizioni normali, quando tutti i carichi sono accesi ma non in stato di guasto - utilizzando una pinza amperometrica ad alta sensibilità posizionata attorno ai cavi di fase e neutro, può fornire indicazioni preziose. Se un circuito presenta già una corrente di dispersione di, ad esempio, 10-12 mA in condizioni normali, la probabilità che un piccolo disturbo transitorio o un leggero aumento delle armoniche possa causare uno scatto intempestivo aumenta significativamente.
Soluzioni e Strategie per Mitigare gli Scatti Intempestivi
Affrontare i problemi di scatti intempestivi richiede un approccio multifattoriale che combina la scelta corretta dei dispositivi di protezione con interventi mirati sulla qualità della fornitura elettrica.
Scelta Adeguata dei Dispositivi di Protezione
In presenza di carichi non lineari o di disturbi di Power Quality significativi, la semplice installazione di interruttori differenziali di tipo AC o A potrebbe non essere sufficiente.
- Interruttori Differenziali di Tipo F e B: Come precedentemente illustrato, i differenziali di Tipo F sono più adatti per circuiti con inverter e azionamenti elettronici, mentre i Tipo B offrono la massima protezione contro correnti di dispersione AC, pulsanti e continue. La loro adozione, specialmente in quadri elettrici o per circuiti specifici che alimentano apparecchiature critiche, può risolvere molti problemi di scatti intempestivi legati a queste tipologie di disturbi.
- Interruttori Differenziali a Immunità Rinforzata: Molti produttori offrono oggi interruttori differenziali progettati specificamente per avere una maggiore resistenza ai disturbi elettrici. Questi dispositivi integrano circuiti di filtraggio e temporizzazione che aiutano a distinguere tra un guasto reale e un transitorio o un disturbo di breve durata, riducendo così la probabilità di scatti intempestivi.
- Interruttori a Riarmo Automatico (ATRS - Automatic Transfer Reclosing Switch): Per applicazioni dove la continuità di servizio è critica (ad esempio, sistemi di automazione industriale, quadri elettrici di distribuzione in ospedali o centri dati), gli interruttori a riarmo automatico rappresentano una soluzione efficace. Dopo aver rilevato uno scatto, questi dispositivi tentano di riarmarsi automaticamente dopo un breve intervallo di tempo. Se il guasto persiste, dopo un numero predefinito di tentativi, l'interruttore rimane sganciato per prevenire danni o pericoli.
Interventi sulla Power Quality
Oltre alla scelta dei dispositivi di protezione, è fondamentale intervenire sulle cause dei disturbi di Power Quality:
- Filtri Armoniche: L'installazione di filtri attivi o passivi sull'alimentazione può ridurre significativamente la presenza di armoniche nell'impianto. I filtri passivi sono costituiti da induttori e condensatori accordati per assorbire specifiche armoniche, mentre i filtri attivi utilizzano elettronica di potenza per iniettare correnti armoniche in controfase, neutralizzando quelle presenti nella rete.
- Trasformatori di Isolamento: L'uso di trasformatori di isolamento tra la rete di distribuzione e i carichi sensibili può contribuire a isolare questi ultimi dai disturbi presenti sulla rete principale, inclusi transienti e armoniche.
- Rifasamento Corretto: Una corretta gestione del fattore di potenza tramite banchi di condensatori adeguatamente dimensionati e protetti è essenziale. L'uso di condensatori con reattori anti-risonanza può prevenire fenomeni di risonanza parallela con le armoniche presenti, che potrebbero amplificare le sovratensioni.
- Filtraggio dei Transitori: L'installazione di scaricatori di sovratensione (SPD - Surge Protection Devices) adeguati ai livelli di rischio dell'impianto può proteggere le apparecchiature dai transienti impulsivi, deviando l'energia in eccesso verso terra.
- Bilanciamento dei Carichi: Negli impianti trifase, un attento bilanciamento dei carichi monofase tra le fasi è cruciale per minimizzare gli squilibri di tensione e corrente, riducendo così lo stress sui motori e prevenendo potenziali problemi indiretti sui sistemi di protezione.
Manutenzione e Monitoraggio
Un programma di manutenzione preventiva regolare, che includa controlli periodici degli interruttori di protezione e delle apparecchiature critiche, è fondamentale. Il monitoraggio continuo dei parametri di Power Quality tramite analizzatori di rete fissi o portatili permette di identificare tempestivamente eventuali derive nei valori e intervenire prima che si verifichino problemi seri.
La comprensione approfondita delle interazioni tra i disturbi di Power Quality e il comportamento degli interruttori magnetotermici e differenziali è la chiave per garantire la sicurezza, l'affidabilità e la continuità operativa degli impianti elettrici moderni.
