I transistor bipolari rappresentano una pietra miliare nell'evoluzione dell'elettronica, svolgendo un ruolo cruciale sia nei circuiti integrati che in quelli a componente discreta. La loro capacità di amplificare segnali elettrici e di agire come interruttori li rende componenti indispensabili in un'infinita varietà di dispositivi. Questo articolo esplorerà in dettaglio le caratteristiche intrinseche, i principi di funzionamento e le applicazioni pratiche dei transistor bipolari di potenza, offrendo una panoramica completa per un pubblico che spazia dallo studente di elettronica al professionista del settore.
Struttura e Principi Fondamentali dei Transistor Bipolari

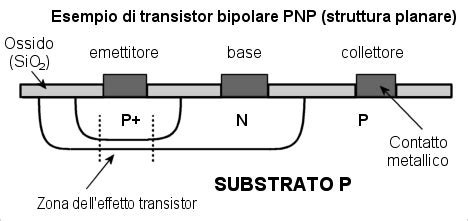

Un transistor bipolare, noto anche come BJT (Bipolar Junction Transistor), è un dispositivo a semiconduttore discreto caratterizzato da una struttura a tre strati di materiale, solitamente silicio. Questi strati, ottenuti tramite un processo chiamato drogaggio (o doping), presentano un drogaggio opposto rispetto allo strato centrale, formando così due giunzioni PN collegate in serie. Questa configurazione dà origine a due tipologie distinte di transistor bipolari:
- Transistor NPN: Composti da uno strato di tipo P interposto tra due strati di tipo N (Negativo-Positivo-Negativo).
- Transistor PNP: Composti da uno strato di tipo N interposto tra due strati di tipo P (Positivo-Negativo-Positivo).
Ciascuno dei tre strati è associato a un terminale, che assume nomi specifici: emettitore, base e collettore. La base, essendo lo strato centrale, funge da terminale di controllo, mentre emettitore e collettore sono i terminali esterni attraverso cui la corrente principale fluisce.
Dal punto di vista tecnico, la struttura di un transistor bipolare può essere vista come l'unione di due diodi a segnale "back to back". Le due giunzioni PN così formate (emettitore-base e base-collettore) sono fondamentali per il suo funzionamento. Il principio operativo si basa sulla possibilità di controllare la conduttività elettrica del dispositivo, e di conseguenza la corrente elettrica che lo attraversa, mediante l'applicazione di una tensione tra i suoi terminali. In particolare, una piccola corrente che fluisce nella base (corrente di base, IB) può controllare una corrente molto più grande che scorre tra collettore ed emettitore (corrente di collettore, IC).

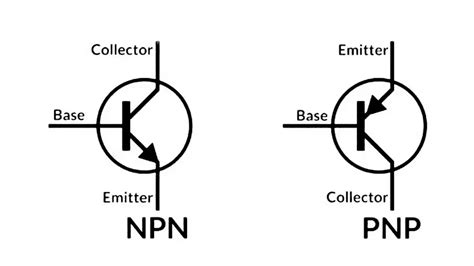

Il simbolo grafico del transistor bipolare riflette questa sua caratteristica intrinseca, mostrando le due giunzioni. La piccola freccia sul terminale dell'emettitore nel simbolo grafico indica la polarità del transistor (NPN o PNP) e, di conseguenza, l'orientamento delle giunzioni interne e il tipo di portatori di carica maggioritari. Nei transistor PNP, i portatori maggioritari sono le lacune (cariche positive), mentre negli NPN sono gli elettroni (cariche negative).
Funzionamento come Amplificatore
La capacità più nota dei transistor bipolari è quella di amplificare segnali. Quando la giunzione base-emettitore (BE) è polarizzata direttamente, una piccola corrente di base (IB) innesca il flusso di una corrente di collettore (IC) significativamente maggiore. Questa relazione è descritta dal guadagno di corrente, comunemente indicato con β (beta) o hFE, che rappresenta il rapporto tra la corrente di collettore e la corrente di base (IC / IB) nella configurazione "emettitore comune". In questa modalità, una piccola variazione nella corrente di base produce una variazione molto più ampia nella corrente di collettore, permettendo così l'amplificazione del segnale.
Il transistor viene spesso utilizzato in diverse configurazioni per ottimizzare le prestazioni in specifiche applicazioni:
- Configurazione a Emettitore Comune: Offre un elevato guadagno di corrente e di tensione, rendendola ideale per amplificatori generici.
- Configurazione a Collettore Comune (Inseguitore di Emettitore): Caratterizzata da un guadagno di tensione unitario e un alto guadagno di corrente, è utilizzata come buffer di tensione per adattare impedenze.
- Configurazione a Base Comune: Meno comune per l'amplificazione, viene impiegata in applicazioni specifiche dove è richiesto un basso guadagno di tensione e un guadagno di corrente vicino all'unità, ma con un'impedenza di ingresso molto bassa.
Funzionamento come Interruttore
Oltre all'amplificazione, i transistor bipolari sono eccellenti interruttori elettronici. Possono essere fatti operare in due stati principali:
- Stato di Interdizione (OFF): In questa condizione, entrambe le giunzioni (BE e BC) sono polarizzate inversamente, impedendo il flusso di corrente tra collettore ed emettitore. Il transistor si comporta come un circuito aperto.
- Stato di Saturazione (ON): In questa condizione, entrambe le giunzioni sono polarizzate direttamente. Il transistor conduce corrente tra collettore ed emettitore quasi senza impedimenti, comportandosi come un interruttore chiuso con una tensione collettore-emettitore (VCE) molto bassa, prossima a zero.
Il passaggio da uno stato all'altro è idealmente istantaneo. Nella pratica, tuttavia, esistono tempi di commutazione legati alle capacità parassite e ai fenomeni di accumulo di carica nelle giunzioni. Questi tempi (tempo di ritardo, tempo di salita, tempo di mantenimento, tempo di discesa) sono cruciali in applicazioni digitali e ad alta frequenza.
Il funzionamento del transistor spiegato facile
Caratteristiche Tecniche e Parametri Fondamentali
Le prestazioni di un transistor bipolare sono definite da una serie di parametri chiave, che devono essere attentamente considerati nella scelta del componente per una specifica applicazione:
- Tensione di Alimentazione Massima (VCEmax, VBEmax, VEBmax): Indicano i valori massimi di tensione che possono essere applicati tra i terminali senza danneggiare il dispositivo.
- Corrente di Collettore Continua Massima (ICmax): Il valore massimo di corrente che il transistor può gestire in modo continuo senza surriscaldarsi.
- Potenza Dissipata Massima (PDmax): La massima potenza che il transistor può dissipare sotto forma di calore prima di subire danni. Questo parametro è strettamente legato alla temperatura ambiente e alla dissipazione termica del package.
- Guadagno di Corrente (β o hFE): Come già menzionato, è il rapporto tra IC e IB. Varia con la corrente di collettore, la temperatura e la tensione VCE.
- Tensione di Saturazione Collettore-Emettitore (VCEsat): La bassa tensione residua tra collettore ed emettitore quando il transistor è in saturazione.
- Frequenza di Transizione (fT): La frequenza alla quale il guadagno di corrente in emettitore comune scende a unità. Indica la capacità del transistor di operare ad alte frequenze.
- Tensione di Early (VA): Questo parametro, legato alla pendenza delle curve caratteristiche di uscita, indica la dipendenza della corrente di collettore dalla tensione VCE nella regione attiva.
Modelli di Transistor Bipolare
Per analizzare il comportamento dei transistor bipolari in un circuito, vengono utilizzati diversi modelli matematici. Il modello di Ebers-Moll è uno dei più completi e fisicamente rappresentativi, in quanto considera il transistor come due diodi ideali connessi in direzioni opposte, con generatori di corrente dipendenti in parallelo. Questo modello è in grado di descrivere il comportamento del transistor in tutte le sue regioni operative. Per analisi a piccoli segnali, invece, si utilizzano modelli semplificati basati su resistenze e capacità parassite, che permettono di studiare la risposta del circuito in regime di segnali deboli e ad alta frequenza.
Applicazioni Tipiche dei Transistor Bipolari di Potenza
I transistor bipolari di potenza trovano impiego in un'ampia gamma di applicazioni dove è necessario gestire correnti e tensioni significative. La loro robustezza e capacità di amplificazione li rendono ideali per:

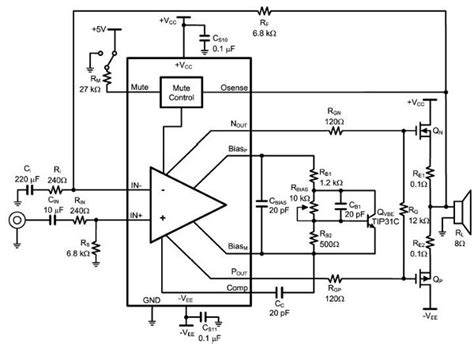

- Amplificatori di Potenza Audio: Per pilotare altoparlanti in sistemi Hi-Fi, amplificatori per strumenti musicali e sistemi di diffusione sonora.
- Alimentatori Switching: Come elementi di commutazione ad alta efficienza per convertire tensioni e correnti.
- Regolatori di Tensione Lineari: In configurazioni "follow-the-leader" o come elementi di controllo in alimentatori lineari.
- Circuiti di Controllo Motori: Per pilotare motori elettrici in applicazioni industriali e automobilistiche.
- Oscillatori e Generatori di Segnale: Per generare forme d'onda a specifiche frequenze in trasmettitori radio, generatori di funzioni e altri apparecchi elettronici.
- Circuiti Digitali ad Alta Potenza: Sebbene i MOSFET siano oggi predominanti in molte applicazioni digitali per la loro efficienza, i BJT sono ancora utilizzati in specifici circuiti che richiedono determinate caratteristiche, come un'elevata impedenza di uscita o una grande transconduttanza.
- Circuiti di Commutazione per Carichi Induttivi: La loro capacità di gestire correnti elevate li rende adatti a pilotare relè, solenoidi e altri carichi che assorbono correnti impulsive.
Vantaggi e Svantaggi Rispetto ad Altre Tecnologie
Sebbene la tecnologia CMOS (complementary metal-oxide-semiconductor) abbia ampiamente soppiantato i transistor bipolari in molte aree, specialmente nei circuiti integrati a bassissima potenza, i BJT conservano vantaggi distinti in applicazioni specifiche:
Vantaggi dei Transistor Bipolari:
- Elevata Guadagno di Corrente (β): Permette un'amplificazione di corrente molto elevata con una piccola corrente di base.
- Buona Transconduttanza (gm): Elevata corrente di uscita per una data variazione di tensione di ingresso, utile in amplificatori.
- Impedenza di Uscita Elevata: In alcune configurazioni, questo può essere vantaggioso per ridurre il carico su stadi precedenti.
- Prestazioni in Condizioni di Alta Corrente: Possono gestire correnti più elevate rispetto a MOSFET di pari dimensioni in alcune tecnologie.
- Comportamento Prevedibile come Interruttore: In saturazione, offrono una bassa resistenza e una tensione VCEsat molto contenuta.
Svantaggi dei Transistor Bipolari:
- Pilotati in Corrente: Richiedono una corrente di base per funzionare, il che può aumentare il consumo energetico rispetto ai MOSFET (pilotati in tensione).
- Minor Efficienza Energetica: Generalmente meno efficienti dei MOSFET, soprattutto a basse tensioni, a causa delle perdite di conduzione e di commutazione.
- Complessità di Polarizzazione: Richiedono circuiti di polarizzazione più complessi per garantire il corretto funzionamento.
- Tempi di Commutazione: Possono essere più lenti dei MOSFET in applicazioni ad alta velocità a causa dei fenomeni di accumulo di carica.
- Sensibilità alla Temperatura: Le loro caratteristiche sono più sensibili alle variazioni di temperatura rispetto ai MOSFET, potendo portare a fenomeni di "fuga termica".
Scelta e Acquisizione del Transistor Bipolare Corretto
La selezione del transistor bipolare più adatto per un'applicazione specifica richiede un'attenta valutazione dei requisiti elettrici e delle condizioni operative. Fattori come la tensione massima, la corrente massima, la frequenza operativa, la dissipazione di potenza e il tipo di package (es. a foro passante, a montaggio superficiale) devono essere considerati.
Per facilitare questo processo, numerosi rivenditori specializzati offrono strumenti di ricerca avanzati. Piattaforme come RS Components, ad esempio, consentono di filtrare un vasto catalogo di componenti elettronici in base a specifiche tecniche dettagliate. All'interno delle loro sezioni dedicate ai semiconduttori, è possibile trovare un'ampia gamma di transistor bipolari discreti, selezionabili tramite filtri per marchio, tensione massima, frequenza operativa, numero di pin, dimensioni e altre caratteristiche desiderate.
In sintesi, i transistor bipolari di potenza, nonostante l'avanzamento di tecnologie alternative, continuano a essere componenti fondamentali nell'elettronica moderna. La loro versatilità come amplificatori e interruttori, unita alla capacità di gestire potenze significative, li rende insostituibili in numerose applicazioni, dalla semplice amplificazione audio al controllo di motori industriali. Comprendere a fondo le loro caratteristiche e i loro principi di funzionamento è essenziale per qualsiasi progettista elettronico.
