Nel campo della progettazione impiantistica e in particolare elettrica, esistono numerosi tipi di interruttori le cui caratteristiche strutturali e funzionali li rendono più o meno adatti alle diverse destinazioni d’uso. In questo articolo in particolare, ci concentreremo sull’interruttore bipolare, una componente elettrica importante per la gestione di carichi di corrente importanti. Prima però ci tengo a consigliarti l’utilizzo di uno specifico software di progettazione impiantistica ed elettrica in particolare, che ti permetterà di semplificare i tuoi progetti e renderli federabili con i modelli BIM strutturali ed architettonici. Adesso vediamo insieme come sono fatti gli interruttori bipolari, in cosa si distinguono da quelli unipolari e quando scegliere uno anziché l’altro!
Cos’è un Interruttore Bipolare?
L’interruttore bipolare è un dispositivo elettrico di comando che consente di stabilire o interrompere l’alimentazione di entrambi i poli del circuito elettrico. Analizzando il nome, anzi i nomi che indicano questo dispositivo elettrico, capiamo anche meglio la sua funzione:
- Interruttore: dispositivo che consente di aprire una parte di un circuito, impedendo che la corrente elettrica vada a servire un carico.
- Bipolare: consente di interrompere entrambi i poli del circuito, cioè sia la fase che il neutro.
Dunque, riassumendo un po’ quello che abbiamo appena visto possiamo definire l’interruttore bipolare come un componente elettrico che interrompe il flusso di corrente per entrambi i poli, isolando quindi sia la fase che il neutro. L’interruttore bipolare può assumere due posizioni:

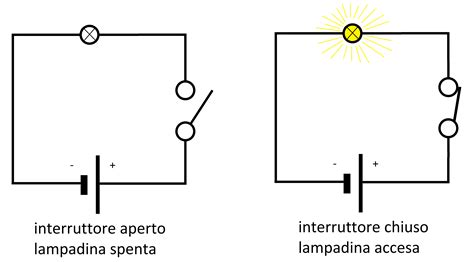

- Interruttore chiuso: è posizionato in modo da consentire il passaggio di corrente.
- Interruttore aperto: in questa posizione il passaggio della corrente è interrotto.
Quali sono le Differenze tra Interruttore Unipolare e Bipolare?
Nel paragrafo precedente abbiamo accennato al fatto che l’interruttore bipolare non è un interruttore comune come invece potremmo classificare l’interruttore unipolare. Ma quali sono più nel dettaglio le differenze tra questi due interruttori? Analizziamoli meglio e scopriamo insieme in cosa differiscono.

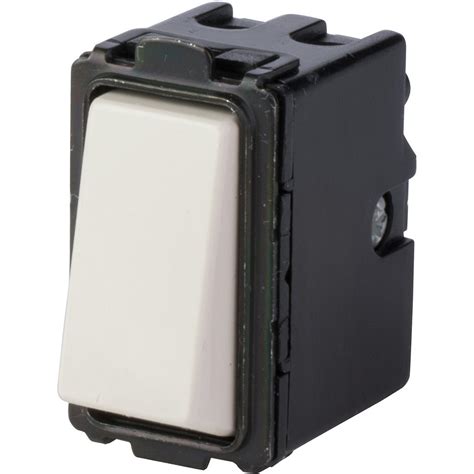

L’interruttore unipolare è formato da due morsetti che hanno la funzione di aprire e chiudere il contatto di un solo polo del collegamento elettrico, quello della fase. L’interruttore bipolare non si presenta particolarmente diverso per struttura o installazione ma si differenzia per il numero dei morsetti che non sono più 2, bensì 4. Come abbiamo anticipato all’inizio dell’articolo, questi 4 morsetti vanno ad interrompere entrambi i poli del collegamento elettrico, dunque, sia la fase che il neutro.
L’interruttore unipolare, inoltre, non è caratterizzato da nessun disegno particolare che lo distingue, mentre quello bipolare da due simboli, 0 e 1, che servono ad indicare in maniera precisa quando l’interruttore è attraversato dal flusso di corrente e quando, invece, il flusso è interrotto.
La loro differenza di struttura e azione finale si ripercuote ovviamente anche sulla destinazione d’uso dei due interruttori:
- L’interruttore unipolare viene prevalentemente utilizzato per gestire l’alimentazione dell’illuminazione: lampade a LED, lampadine a neon, faretti e lampadari.
- L’interruttore bipolare si utilizza prevalentemente per apparecchi di uso domestico che prevedono un carico di corrente elettrica maggiore. In questo caso, il dispositivo apre e chiude simultaneamente i due poli in modo da disconnettere completamente l’utilizzatore dalla rete e conferire una protezione maggiore del carico.
Com’è Fatto un Interruttore Bipolare?
L’interruttore bipolare, che, come dicevamo, è caratterizzato dalla presenza dei simboli O/I sul pulsante che indicano accensione e spegnimento, è composto nella sua forma più elementare, da due contatti metallici che possono essere mossi per entrare in contatto o essere separati. Ogni contatto viene chiamato “polo”. I contatti all’interno dell’interruttore bipolare sono da 16A e non da 10A per permettere la gestione dei carichi più pesanti e che hanno un consumo maggiore di energia elettrica.
Le proprietà che distinguono inoltre un interruttore bipolare sono:
- Tensione nominale: è la massima tensione sopportabile tra i contatti in posizione aperta.
- Corrente massima nominale: rappresenta la massima intensità di corrente elettrica che può attraversare l’interruttore senza che esso venga danneggiato.
- Potere di interruzione nominale: è la corrente massima che il dispositivo è in grado di interrompere.
- Grado di protezione IP: indica il livello di protezione verso il contatto con oggetti o col corpo umano e contro l’acqua.
Se anche tu sei un progettista non ti resta che implementare nel tuo workflow il software di progettazione di impianti elettrici che ti consentirà di disegnare l’impianto direttamente sull’architettonico e ottenere calcoli, schemi e relazioni in un unico input integrato.
Quando si Usa l’Interruttore Bipolare?
Come è facilmente intuibile dalla definizione che abbiamo dato nel paragrafo precedente, l’interruttore bipolare non è un interruttore comune - unipolare per intenderci - al contrario, interrompendo totalmente il flusso di corrente si rende particolarmente utile per l’accensione e lo spegnimento dei dispositivi con consumi medio-elevati e risulta invece superfluo per lampadari o per i piccoli elettrodomestici.
Dunque, l’interruttore bipolare si utilizza generalmente per:
- La gestione di carichi di corrente importanti, carichi come quelli relativi all’alimentazione di grandi elettrodomestici come lavatrici, forni e lavastoviglie.
- Per impianti e macchinari industriali.
- Per dispositivi delicati come le caldaie.
Proprio riguardo l’ultimo punto, ovvero l’utilizzo degli interruttori bipolari per la gestione dell’alimentazione delle caldaie, ci teniamo a specificare che è proprio la legge a prevedere l’alimentazione della caldaia attraverso un interruttore bipolare. In questo modo si garantisce la massima sicurezza rendendo più sicuri e privi di rischi gli interventi di manutenzione ordinaria e straordinaria.
GUIDA MONTAGGIO INTERRUTTORE BIPOLARE
Interruttore Bipolare vs. Unipolare: Applicazioni Specifiche
Mentre l’interruttore unipolare è il compagno ideale per l’illuminazione, gestendo in modo efficace l'accensione e lo spegnimento di lampade a LED, lampadine a neon, faretti e lampadari, l’interruttore bipolare eleva la sicurezza e la gestione energetica per apparecchiature che richiedono un maggiore apporto di corrente. La sua capacità di interrompere simultaneamente sia la fase che il neutro offre una disconnessione completa dall'alimentazione, proteggendo così il carico e prevenendo potenziali guasti o pericoli come incendi del quadro elettrico.
L’interruttore bipolare trova la sua applicazione prediletta in elettrodomestici di uso domestico con consumi energetici significativi, quali piani cottura, lavatrici, forni e refrigeratori. Questa scelta non è casuale, ma dettata dalla necessità di garantire una protezione adeguata per dispositivi che operano con carichi di corrente elevati. La sua installazione, in questi casi, assicura una maggiore sicurezza durante le operazioni di manutenzione, sia ordinaria che straordinaria, minimizzando i rischi per chi interviene sull'apparecchiatura.
In ambito industriale, l'interruttore bipolare è altresì fondamentale per la gestione di macchinari e impianti che richiedono un controllo robusto e sicuro dell'alimentazione. La sua presenza è spesso legata a requisiti normativi specifici che impongono un elevato standard di sicurezza operativa.
La differenza di configurazione e azione si riflette anche sul costo: un componente bipolare presenta generalmente un prezzo leggermente superiore rispetto a un unipolare. Tuttavia, questo investimento è giustificato dalla maggiore sicurezza e dalle funzionalità avanzate che offre, soprattutto in contesti dove la protezione è prioritaria. La scelta tra i due tipi di interruttore dipenderà quindi dall'applicazione specifica, dal tipo di carico da gestire e dai requisiti di sicurezza imposti dall'impianto.
Collegamento di un Interruttore Bipolare: Una Procedura Dettagliata
Anche se l'operazione di montaggio di un interruttore bipolare può sembrare veloce e composta da pochi semplici passaggi, è sempre necessario agire con la massima sicurezza, data la natura della corrente elettrica.
Strumenti Indispensabili per una Corretta Installazione:
- Cacciavite isolato: Essenziale per collegare i cavi ai terminali dell'interruttore senza rischi di folgorazione.
- Pinze e tronchesi: Utili per manipolare, tagliare e spelare i cavi elettrici.
- Tester o multimetro: Fondamentale per verificare l'assenza di tensione nel circuito prima di iniziare qualsiasi intervento.
- Nastro isolante: Per garantire un isolamento sicuro delle connessioni.
- Guanti di protezione: Un ulteriore elemento di sicurezza per proteggere le mani.
Preparazione dell’Area di Lavoro:
Prima di iniziare l'installazione, è cruciale preparare adeguatamente l'area di lavoro:
- Sicurezza innanzitutto: Assicurarsi che l'ambiente sia ben illuminato e privo di ostacoli. La precauzione più importante è disattivare l'alimentazione del circuito su cui si sta lavorando agendo sul quadro elettrico generale. Verificare l'assenza di tensione con un tester.
- Ordine e pulizia: Rimuovere qualsiasi materiale non necessario e assicurarsi che gli strumenti siano facilmente accessibili e ordinati.
Step di Collegamento:
Dopo aver effettuato la preparazione, si può procedere con l'installazione:
Step 1: Identificazione dei Cavi
Il primo passo consiste nell'identificare i cavi all'interno della parete o della scatola elettrica. Generalmente:
- Il cavo di fase è di colore marrone o nero.
- Il cavo neutro è di colore blu.
- Il cavo di terra (non sempre presente o utilizzato per l'interruttore bipolare) è di colore giallo-verde.
È importante identificare correttamente questi cavi per assicurare un collegamento sicuro e funzionale.
Step 2: Collegamento dei Cavi all'Interruttore

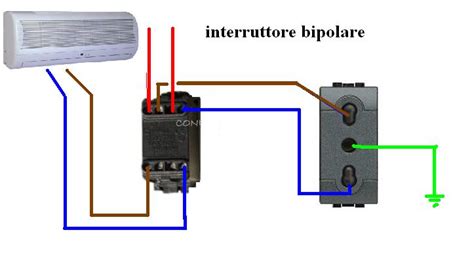

Una volta identificati i cavi, si procede al collegamento con l'interruttore bipolare, che presenta quattro morsetti:
- I due morsetti superiori sono dedicati all' ingresso della corrente.
- I due morsetti inferiori sono dedicati all' uscita della corrente verso l'utenza.
Il collegamento tipico prevede:
- Il cavo di fase proveniente dalla rete elettrica va collegato a uno dei morsetti superiori (spesso indicato con "L" o un simbolo di fase).
- Il cavo neutro proveniente dalla rete elettrica va collegato all'altro morsetto superiore (spesso indicato con "N" o un simbolo di neutro).
Successivamente, si collegano i cavi che andranno all'utenza (ad esempio, la presa per la lavatrice):
- Il cavo di fase destinato all'utenza va collegato a uno dei morsetti inferiori.
- Il cavo neutro destinato all'utenza va collegato all'altro morsetto inferiore.
È essenziale assicurarsi che i cavi siano spelati correttamente e fissati saldamente ai terminali, utilizzando il cacciavite. Una connessione sicura è cruciale per il corretto funzionamento dell'interruttore e per la sicurezza dell'impianto.
Step 3: Fissaggio dell’Interruttore e Test Finale
Una volta collegati i cavi, l'interruttore va fissato nella sua posizione, assicurandosi che sia stabile e ben ancorato alla scatola elettrica. Dopo il fissaggio, è il momento del test finale:
- Riattivare l'alimentazione: Ripristinare l'alimentazione elettrica agendo sul quadro generale.
- Verifica Funzionale: Accendere l'interruttore e verificare il corretto funzionamento dell'apparecchio collegato. Testare anche la posizione di spegnimento.
È essenziale prestare attenzione a eventuali anomalie, come scintille, rumori insoliti o surriscaldamento, che potrebbero indicare un problema. In caso di dubbi o se l'installazione non dovesse risultare corretta, è sempre consigliabile consultare un professionista qualificato. La sicurezza è l'aspetto più importante in qualsiasi lavoro elettrico, e un'installazione accurata garantisce non solo il corretto funzionamento dell'impianto, ma protegge anche gli utenti a lungo termine.
Simbologia e Marcatura degli Interruttori
Gli interruttori bipolari, a differenza di quelli unipolari, presentano una marcatura distintiva sui pulsanti o sulle leve per indicare chiaramente le posizioni di accensione e spegnimento. Comunemente si utilizzano i simboli standard:
- "I": Indica la posizione "ON" (acceso), dove il circuito è chiuso e la corrente fluisce.
- "O": Indica la posizione "OFF" (spento), dove il circuito è aperto e il flusso di corrente è interrotto.
Questi simboli sono fondamentali per un utilizzo intuitivo e sicuro del dispositivo, permettendo all'utente di comprendere immediatamente lo stato dell'alimentazione. In alcuni modelli, la posizione "ON" può essere ulteriormente evidenziata con un colore specifico o una piccola luce LED integrata, offrendo un'ulteriore indicazione visiva.
Considerazioni sulla Sicurezza e Normative
L'utilizzo di interruttori bipolari non è solo una questione di funzionalità, ma anche di conformità normativa e sicurezza. Come menzionato, la legge prevede l'installazione di interruttori bipolari per alimentare dispositivi critici come le caldaie, garantendo un livello di protezione superiore. Questa precauzione è fondamentale per minimizzare i rischi di incidenti, specialmente durante le operazioni di manutenzione.
In generale, quando si interviene su impianti elettrici, è sempre consigliabile affidarsi a un elettricista esperto. Anche se le operazioni di sostituzione di un interruttore possono sembrare semplici, la manipolazione di cavi elettrici comporta sempre dei rischi. Un professionista saprà eseguire il lavoro a regola d'arte, garantendo la conformità alle normative vigenti e la massima sicurezza. La sicurezza degli utenti e la prevenzione di guasti o incendi sono priorità assolute in ogni installazione elettrica.
Soluzioni Avanzate e Personalizzazione
Per chi progetta o installa impianti elettrici, esistono soluzioni sempre più avanzate per personalizzare e ottimizzare l'utilizzo degli interruttori. Aziende specializzate offrono interruttori bipolari con diverse caratteristiche, come:
- Interruttori luminosi: Dotati di LED integrati per segnalare lo stato dell'interruttore o la presenza di tensione.
- Grado di protezione IP elevato: Ideali per ambienti umidi o polverosi, grazie a guaine protettive specifiche contro acqua e sostanze.
- Personalizzazione dei simboli: Possibilità di personalizzare le marcature sui pulsanti tramite serigrafia o altre tecniche, adattandole a esigenze specifiche.
Inoltre, la disponibilità di diversi tipi di interruttori, come quelli a bascula o assiali, offre flessibilità in termini di design e funzionalità, permettendo di scegliere la soluzione più adatta all'estetica e alle esigenze operative dell'ambiente.
