Nel complesso mondo degli impianti elettrici, la comprensione dei componenti e del loro corretto utilizzo è fondamentale per garantire sicurezza ed efficienza. Tra i dispositivi più diffusi e versatili spicca l'interruttore a levetta bipolare, un elemento chiave per la gestione di circuiti che richiedono un controllo maggiore rispetto alle soluzioni unipolari. Questo articolo si propone di esplorare in profondità il significato, le peculiarità tecniche, le applicazioni e le normative che governano l'uso di questo componente essenziale.
Definizione e Funzione Principale

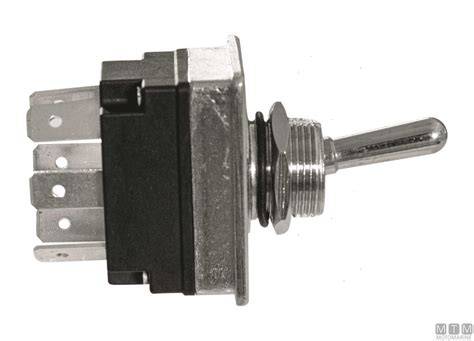

Un interruttore a levetta bipolare è un dispositivo elettrico manuale dotato di una leva che, spostandosi tra diverse posizioni, consente di aprire o chiudere simultaneamente due circuiti elettrici distinti. La sua funzione primaria è quella di controllare il flusso di corrente in modo sicuro ed efficace, permettendo di interrompere o stabilire l'alimentazione per carichi che richiedono un livello di protezione superiore rispetto a quelli gestiti da interruttori unipolari. A differenza degli interruttori a pulsante, la leva dell'interruttore bipolare rimane nella posizione selezionata finché non viene nuovamente azionata, fornendo un feedback tattile chiaro e una stabilità operativa.
Il principio di funzionamento si basa sulla movimentazione meccanica di contatti interni. Quando la leva viene azionata, questi contatti si uniscono per chiudere il circuito, permettendo il passaggio della corrente, oppure si separano per aprirlo, interrompendone il flusso. Questa azione fisica garantisce un'interruzione netta e affidabile, essenziale per la sicurezza.
Componenti Chiave e Principio di Funzionamento
Un interruttore a levetta bipolare è composto da diversi elementi fondamentali:
- Leva (o attuatore): È la parte mobile che l'utente aziona per modificare lo stato dell'interruttore.
- Involucro dell'interruttore: Struttura esterna che protegge i componenti interni e garantisce l'isolamento elettrico.
- Contatti interni: Piastre metalliche che stabiliscono o interrompono la connessione elettrica. In un interruttore bipolare, sono presenti due set di contatti, uno per ciascun polo.
- Terminali elettrici: Punti di connessione a cui vengono collegati i cavi dell'impianto elettrico. Un interruttore bipolare tipicamente presenta quattro terminali.
Il principio di funzionamento è semplice: muovendo la leva, si modifica la posizione fisica dei contatti interni, creando o interrompendo il percorso della corrente elettrica. Alcuni interruttori bipolari sono "momentanei", ovvero ritornano alla posizione originale una volta rilasciata la leva (come un pulsante), mentre altri sono "mantenuti", rimanendo nella posizione impostata fino a un nuovo intervento manuale. Quest'ultima tipologia è la più comune per le applicazioni di controllo dell'alimentazione.
Tipologie Comuni di Interruttori a Levetta Bipolari
Sebbene il concetto di base sia lo stesso, esistono diverse varianti di interruttori a levetta bipolari, progettate per soddisfare esigenze specifiche:
Interruttori SPST, SPDT e DPDT
Sebbene i termini SPST (Single Pole Single Throw), SPDT (Single Pole Double Throw) e DPDT (Double Pole Double Throw) si riferiscano più comunemente a interruttori a levetta in generale, è utile comprenderne la logica per apprezzare la complessità degli interruttori bipolari.
- SPST (Single Pole Single Throw): Corrisponde a un semplice interruttore ON/OFF che controlla un singolo circuito. Ha due terminali.
- SPDT (Single Pole Double Throw): Controlla un singolo polo ma ha tre posizioni (di solito ON-ON), permettendo di commutare tra due circuiti. Ha tre terminali.
- DPDT (Double Pole Double Throw): Questo è concettualmente più vicino a un interruttore bipolare, ma il termine "bipolare" nel contesto degli impianti elettrici domestici e industriali si riferisce più specificamente alla capacità di interrompere sia la fase che il neutro. Un DPDT controlla due circuiti distinti simultaneamente e ha sei terminali.
Nel contesto degli interruttori bipolari per impianti elettrici, ci si riferisce comunemente a un dispositivo che interrompe sia la fase che il neutro, garantendo un isolamento completo del circuito.
Interruttori Momentanei vs. Mantenuti
- Interruttore a levetta momentaneo: Torna alla sua posizione originale quando la leva viene rilasciata. Utile per operazioni di breve durata come pulsanti di reset o avvisi sonori.
- Interruttore a levetta mantenuto: Rimane nella posizione impostata (ON o OFF) finché non viene azionato nuovamente. Questa è la tipologia più utilizzata per il controllo dell'alimentazione principale.
Opzioni Speciali: Illuminati, Impermeabili, Con Blocco
Per applicazioni specifiche, sono disponibili interruttori bipolari con caratteristiche aggiuntive:
- Interruttori a levetta illuminati: Dotati di LED integrati che si accendono quando l'interruttore è attivato, fornendo un feedback visivo immediato. Utili in pannelli di controllo o in ambienti con scarsa illuminazione.
- Interruttori a levetta impermeabili (o resistenti all'acqua): Costruiti con guarnizioni e rivestimenti protettivi per impedire l'ingresso di acqua e umidità. Ideali per ambienti marini, esterni o dove è richiesta una protezione elevata contro i liquidi.
- Interruttori a levetta con blocco: Presentano un meccanismo di blocco per prevenire attivazioni accidentali, aumentando la sicurezza in situazioni critiche.
Applicazioni Tipiche nei Vari Settori
La robustezza, la semplicità d'uso e l'affidabilità rendono gli interruttori a levetta bipolari adatti a una vasta gamma di applicazioni:
Usi Automobilistici e Marini
Negli autoveicoli, gli interruttori bipolari possono essere impiegati per controllare funzioni che richiedono un'interruzione completa, come sistemi di illuminazione ausiliari o dispositivi che assorbono una corrente maggiore. In ambito nautico, gli interruttori impermeabili sono essenziali per il controllo di pompe di sentina, luci di navigazione e altri sistemi critici, garantendo un funzionamento sicuro anche in condizioni ambientali avverse.
Controlli Industriali e Macchinari
In ambito industriale, gli interruttori bipolari sono ampiamente utilizzati per controllare motori, nastri trasportatori, sistemi di sicurezza e macchinari di vario genere. La loro capacità di gestire carichi elevati e la loro robustezza li rendono adatti ad applicazioni gravose, dove la resistenza a polvere, umidità e vibrazioni è fondamentale.
Elettronica di Consumo e Sistemi Fai-da-Te
Sebbene meno comuni in dispositivi di consumo di piccole dimensioni, gli interruttori bipolari trovano impiego in applicazioni fai-da-te o in apparecchiature che richiedono un controllo più sicuro dell'alimentazione, come amplificatori audio ad alta potenza o sistemi di automazione domestica complessi.
Differenze tra Interruttore Unipolare e Bipolare
La distinzione fondamentale tra un interruttore unipolare e uno bipolare risiede nel numero di poli che interrompono:
- Interruttore Unipolare: Interrompe un solo polo del circuito, tipicamente la fase. Dispone di due terminali e viene comunemente utilizzato per il controllo di luci o piccoli apparecchi. La sua funzione è quella di accendere o spegnere un singolo circuito.
- Interruttore Bipolare: Interrompe simultaneamente entrambi i poli del circuito: la fase e il neutro. Possiede quattro terminali e offre un livello di sicurezza superiore, poiché scollega completamente l'apparecchio dall'alimentazione.
Questa differenza è cruciale per la sicurezza, soprattutto quando si gestiscono carichi elevati o apparecchiature che richiedono un isolamento totale per la manutenzione.
Applicazioni Specifiche degli Interruttori Bipolari
L'uso degli interruttori bipolari è spesso dettato dalla normativa e dalla necessità di sicurezza:
- Grandi Elettrodomestici: Lavatrici, forni, lavastoviglie, scaldabagni elettrici e sistemi HVAC (riscaldamento, ventilazione e condizionamento dell'aria) sono esempi comuni di apparecchiature che beneficiano dell'interruzione bipolare. Questi dispositivi assorbono una corrente e una tensione maggiori (spesso 240V), rendendo l'interruzione di entrambi i poli una misura di sicurezza indispensabile.
- Impianti Industriali: Macchinari pesanti e sistemi che operano a tensioni elevate richiedono interruttori bipolari per garantire un'adeguata protezione contro sovraccarichi e cortocircuiti.
- Caldaie: Le normative di sicurezza spesso prescrivono l'uso di interruttori bipolari per l'alimentazione delle caldaie, al fine di rendere più sicuri gli interventi di manutenzione ordinaria e straordinaria.
- Sistemi di Energia Rinnovabile: Negli impianti fotovoltaici o in altri sistemi di energia rinnovabile, gli interruttori bipolari sono utilizzati per isolare in modo sicuro i circuiti in corrente alternata (AC) e corrente continua (DC), facilitando la manutenzione e garantendo la protezione del sistema.
Come Scegliere l'Interruttore a Levetta Bipolare Giusto
La scelta dell'interruttore bipolare corretto dipende da diversi fattori:
Condizioni di Corrente, Tensione e Carico
È fondamentale conoscere la corrente (ampere) e la tensione (volt) richieste dal circuito che l'interruttore dovrà controllare. L'interruttore deve essere dimensionato per gestire un carico superiore a quello massimo previsto per garantire affidabilità e prevenire surriscaldamenti. Gli interruttori bipolari sono comunemente disponibili con correnti nominali che vanno dai 16A fino a 30A, 50A o più, a seconda dell'applicazione.
Stile di Montaggio, Dimensioni e Fattori di Durata
Considerare lo spazio disponibile e il metodo di installazione: su pannello, su circuito stampato (PCB) o a montaggio superficiale. Le dimensioni fisiche dell'interruttore devono essere compatibili con il progetto. Per applicazioni a lungo termine, è importante valutare la durata meccanica ed elettrica dell'interruttore, i materiali dell'involucro e il grado di protezione ambientale (es. IP).
Normative e Conformità
È essenziale che l'interruttore scelto sia conforme alle normative di sicurezza e ambientali pertinenti, come:
- UL (Underwriters Laboratories): Certifica che l'interruttore soddisfa elevati standard di sicurezza.
- Marcatura CE: Indica la conformità alle normative europee in materia di salute, sicurezza e protezione ambientale.
- RoHS (Restriction of Hazardous Substances): Limita l'uso di sostanze pericolose come piombo e mercurio.
- Classificazioni IP (Ingress Protection): Specifica il livello di protezione contro l'ingresso di solidi (polvere) e liquidi (acqua). Ad esempio, IP65 indica una protezione totale contro la polvere e protezione contro getti d'acqua da qualsiasi direzione.
Installazione e Cablaggio degli Interruttori Bipolari
L'installazione e il cablaggio corretti sono cruciali per la sicurezza e il corretto funzionamento.
Strumenti e Consigli di Sicurezza
Prima di iniziare qualsiasi lavoro elettrico, è imperativo spegnere l'alimentazione elettrica dal quadro generale per evitare scosse elettriche. Utilizzare sempre strumenti isolati e indossare occhiali di sicurezza.
Metodi di Cablaggio
Per un interruttore bipolare, il cablaggio prevede il collegamento della fase e del neutro ai terminali superiori dell'interruttore. I cavi di uscita, che alimenteranno il carico (l'apparecchio), vengono collegati ai terminali inferiori. È fondamentale seguire uno schema elettrico preciso per evitare errori che potrebbero causare cortocircuiti o danni.

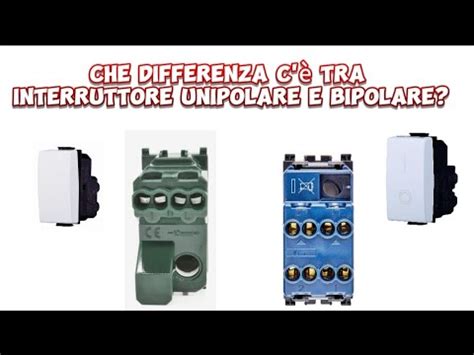

Differenza tra Interruttore Unipolare e Bipolare - Pillola N.4 di Materiale Elettrico
È buona pratica etichettare i cavi durante il cablaggio per facilitare la risoluzione dei problemi. Dopo aver completato il cablaggio, è consigliabile verificare la resistenza e il corretto funzionamento con un multimetro prima di ripristinare l'alimentazione.
Manutenzione e Risoluzione dei Problemi
Una manutenzione regolare può prolungare la vita utile dell'interruttore bipolare e prevenire guasti improvvisi.
Identificazione di Problemi
Segnali di usura o malfunzionamento includono:
- Azionamento intermittente o incerto della leva.
- Surriscaldamento dell'interruttore o dei terminali.
- Rumori insoliti durante l'azionamento.
- Danneggiamento visibile dell'involucro o della leva.
- Scintille durante l'apertura o la chiusura del circuito.
L'ossidazione dei contatti, specialmente in ambienti umidi, può peggiorare le prestazioni.
Suggerimenti per la Pulizia, la Sostituzione o l'Aggiornamento
- Pulizia: I contatti possono essere puliti con un detergente specifico per contatti elettrici per rimuovere sporco e ossidazione.
- Sostituzione: Se l'interruttore è danneggiato o non funziona correttamente, la sostituzione è l'unica opzione sicura. È importante scegliere un interruttore di ricambio con specifiche identiche o superiori.
- Aggiornamento: In alcuni casi, può essere vantaggioso passare a un interruttore di qualità superiore, con un grado di protezione IP più elevato, o con funzionalità aggiuntive come l'illuminazione, se le esigenze dell'applicazione lo richiedono.
Standard di Qualità e Conformità
La scelta di interruttori che rispettano standard riconosciuti garantisce sicurezza, affidabilità e prestazioni conformi alle aspettative. Oltre a UL, CE, RoHS e IP, esistono anche standard specifici per applicazioni militari o industriali che richiedono una robustezza e una durata eccezionali.
L'Orientamento della Levetta: Convenzioni e Logica
Un aspetto che può generare dubbi riguarda l'orientamento della leva: comando ON sopra o sotto? Sebbene non sempre esistano normative stringenti che definiscano l'orientamento in modo univoco per tutti i tipi di interruttori, esistono convenzioni consolidate basate sulla logica e sull'ergonomia.
- Principio di "comando dall'alto verso il basso": Storicamente, molti meccanismi di interruzione, come le leve dei vecchi interruttori o i comandi dei magnetotermici nei quadri elettrici, prevedono che l'azione di "spegnimento" o "interruzione" avvenga spostando la leva verso il basso. Questo principio si basa sulla gravità e sull'idea di un'azione "positiva" per disattivare un dispositivo. In questo senso, il simbolo "I" (ON) potrebbe logicamente trovarsi sopra e "O" (OFF) sotto.
- Convenzione per gli interruttori della luce domestica: Nella maggior parte delle abitazioni, gli interruttori unipolari che comandano le luci sono installati con la posizione ON in basso e OFF in alto. Questa convenzione è probabilmente dettata da ragioni ergonomiche, forse per facilitare l'azione di accensione continua o per distinguerli da altri tipi di comandi.
- Interruttori bipolari e carichi notevoli: Per gli interruttori bipolari, che gestiscono carichi più elevati, l'enfasi è posta sulla prevenzione dell'attivazione accidentale. Un'azione "positiva" e decisa è spesso preferita per accendere un dispositivo ad alto consumo. Pertanto, l'orientamento che rende più intuitivo e sicuro l'azionamento in queste circostanze tende a prevalere.
L'installazione di un interruttore bipolare con il comando ON in alto e OFF in basso può essere considerata una scelta logica, allineata con il principio di interruzione dall'alto verso il basso e con l'idea di un'azione più decisa per attivare carichi significativi. Tuttavia, la convenzione prevalente per gli interruttori della luce domestica (ON in basso) suggerisce che l'ergonomia e l'abitudine giocano un ruolo importante. In definitiva, la coerenza all'interno di un impianto e la chiarezza della marcatura (I/O) sono gli aspetti più importanti.
In conclusione, l'interruttore a levetta bipolare è un componente elettrico di fondamentale importanza, la cui corretta comprensione e applicazione sono essenziali per la sicurezza e l'efficienza degli impianti elettrici. La sua capacità di interrompere simultaneamente fase e neutro lo rende indispensabile per la gestione di carichi elevati e per garantire la protezione degli utenti e delle apparecchiature.
