L'interruttore magnetotermico, spesso indicato con la sigla "magnetotermico" nel linguaggio comune, rappresenta una componente fondamentale per la sicurezza e l'affidabilità di qualsiasi impianto elettrico moderno. In particolare, il modello "Magnetotermico 1 modulo 1P+N 4,5KA 16A SN201LC16 ABB" di ABB si distingue per le sue caratteristiche tecniche avanzate e la sua capacità di offrire una protezione robusta contro i pericoli derivanti da sovraccarichi e cortocircuiti. Questo dispositivo non è un semplice interruttore, ma un vero e proprio guardiano dell'integrità delle linee elettriche, garantendo un funzionamento sicuro e una protezione efficace dei dispositivi collegati.
Funzionamento e Principi di Base dell'Interruttore Magnetotermico

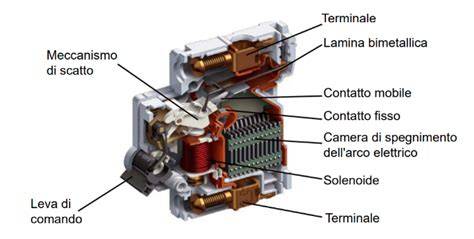

Alla base del funzionamento di un interruttore magnetotermico vi è una duplice tecnologia di protezione: quella termica e quella magnetica. La protezione termica interviene in caso di sovraccarico, una condizione in cui la corrente che attraversa il circuito supera per un tempo prolungato il valore nominale per cui il dispositivo è stato progettato. Questo sovraccarico può essere causato dall'attivazione simultanea di troppi apparecchi elettrici su una singola linea, o dal malfunzionamento di un singolo apparecchio che assorbe più corrente del dovuto. Il meccanismo termico, solitamente costituito da una lamina bimetallica, si scalda a causa del passaggio di corrente. Quando la temperatura supera una soglia prestabilita, la lamina si deforma e innesca lo sgancio dell'interruttore, interrompendo così il flusso di corrente e prevenendo il surriscaldamento dei cavi, che potrebbe portare a danni gravi o incendi.
La protezione magnetica, invece, è progettata per intervenire istantaneamente in caso di cortocircuito. Un cortocircuito si verifica quando un percorso a bassissima resistenza viene creato accidentalmente tra due punti di un circuito elettrico con potenziale diverso, causando un afflusso di corrente estremamente elevato e repentino, molte volte superiore alla corrente nominale. Il componente magnetico dell'interruttore, tipicamente una bobina, genera un campo magnetico proporzionale all'intensità della corrente che lo attraversa. In caso di cortocircuito, questo campo magnetico diventa così intenso da azionare un meccanismo di sgancio rapido, interrompendo l'alimentazione in una frazione di secondo. Questa rapidità è cruciale per limitare i danni agli apparecchi elettrici e per prevenire rischi di folgorazione o incendi dovuti alle elevate temperature generate dal cortocircuito.
Il modello specifico "Magnetotermico 1 modulo 1P+N 4,5KA 16A SN201LC16 ABB" integra queste due protezioni in un unico dispositivo compatto. La dicitura "1P+N" indica che l'interruttore protegge sia la fase (1P) che il neutro (N), offrendo una sicurezza completa per la linea. Il valore "4,5KA" si riferisce alla corrente di cortocircuito presunta, ovvero l'intensità massima di corrente che il dispositivo è in grado di interrompere in sicurezza senza subire danni. Un valore di 4,5 Kiloampere (KA) è generalmente adeguato per la maggior parte delle installazioni domestiche e commerciali di piccola e media entità. La corrente nominale di 16 Ampere (A) indica la corrente massima che l'interruttore può sopportare in condizioni operative normali per un tempo indefinito, prima che la protezione termica inizi a intervenire. La sigla "SN201LC16" identifica la serie specifica del prodotto ABB, che ne definisce le caratteristiche costruttive e prestazionali.
L'Importanza della Tecnologia Magnetotermica di Ultima Generazione
La tecnologia magnetotermica di ultima generazione, come quella impiegata nel "Magnetotermico 1 modulo 1P+N 4,5KA 16A SN201LC16 ABB", è sinonimo di affidabilità e prestazioni superiori. I produttori come ABB investono costantemente nella ricerca e sviluppo per migliorare la sensibilità, la velocità di intervento e la durata dei loro dispositivi di protezione. Questo si traduce in una maggiore sicurezza per gli utenti e per gli impianti elettrici, riducendo significativamente il rischio di incidenti.
La facilità di manutenzione è un altro vantaggio offerto da questi dispositivi moderni. La loro progettazione modulare e la chiarezza delle indicazioni sul pannello frontale rendono l'installazione e la sostituzione un'operazione relativamente semplice per un elettricista qualificato. Inoltre, la tecnologia avanzata assicura che l'interruttore mantenga le sue prestazioni nel tempo, anche in presenza di fluttuazioni della rete elettrica o di condizioni operative impegnative.
Vantaggi Specifici del Magnetotermico 1 Modulo 1P+N 4,5KA 16A SN201LC16 ABB
Il "Magnetotermico 1 modulo 1P+N 4,5KA 16A SN201LC16 ABB" offre una protezione contro le sovracorrenti dei dispositivi elettrici, agendo come un vero e proprio filtro tra la rete elettrica e gli apparecchi collegati. Si tratta di un dispositivo di protezione che interrompe l'alimentazione dei circuiti quando la corrente assorbita da un dispositivo o da un insieme di dispositivi supera il suo valore nominale o raggiunge livelli pericolosi.
La sua configurazione "1 modulo" lo rende estremamente versatile per l'installazione all'interno di quadri elettrici standard. La larghezza di un modulo DIN (circa 18 mm) consente di ottimizzare lo spazio disponibile nel quadro, permettendo di installare un numero maggiore di dispositivi di protezione in un ingombro ridotto. Questa compattezza è particolarmente apprezzata nelle installazioni moderne, dove la modularità e la flessibilità sono requisiti fondamentali.
La protezione "1P+N" è particolarmente importante in alcune normative e configurazioni di rete. Interrompendo sia la fase che il neutro, si garantisce una disconnessione completa del circuito, aumentando ulteriormente il livello di sicurezza, specialmente in situazioni di manutenzione. Questo tipo di protezione è fondamentale per evitare che, anche dopo l'intervento dell'interruttore, una parte della linea rimanga sotto tensione a causa della presenza del neutro.
Applicazioni e Scenari Tipici di Utilizzo
L'interruttore magnetotermico bipolare 16A ABB 1 modulo trova applicazione in una vasta gamma di scenari, sia in ambito residenziale che commerciale e industriale.
Installazioni Residenziali: In una casa, questo tipo di interruttore è ideale per proteggere circuiti specifici come quelli dedicati alle prese di corrente principali, all'illuminazione, agli elettrodomestici di media potenza (come lavatrici, lavastoviglie) o a singole linee di alimentazione per apparecchiature più esigenti. La sua capacità di 16A è una scelta comune per molte linee domestiche standard.
Uffici e Attività Commerciali: Nelle piccole e medie imprese, negli uffici o nei negozi, l'interruttore magnetotermico 16A ABB assicura la protezione dei circuiti che alimentano computer, stampanti, illuminazione e altre apparecchiature d'ufficio. La sua affidabilità contribuisce a prevenire interruzioni di corrente dovute a guasti, garantendo la continuità operativa.
Piccole Attività Industriali e Laboratori: Anche in contesti industriali leggeri o in laboratori, dove le esigenze di potenza potrebbero essere moderate, questo interruttore può essere impiegato per proteggere macchinari specifici o linee di alimentazione ausiliarie. La sua robustezza e la tecnologia magnetotermica offrono una protezione adeguata contro i rischi elettrici tipici di questi ambienti.

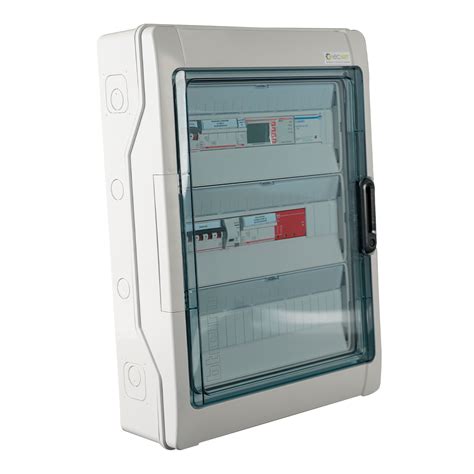

Quadri Elettrici Modulari: La sua natura modulare lo rende un componente perfetto per la realizzazione o l'aggiornamento di quadri elettrici standardizzati, consentendo una facile integrazione con altri dispositivi di protezione come differenziali, scaricatori di sovratensione e altri interruttori magnetotermici con diverse caratteristiche.
interruttore bipolare guida completa all'installazione #pubblicità
Caratteristiche Tecniche e Specifiche Approfondite
Per comprendere appieno le capacità del "Magnetotermico 1 modulo 1P+N 4,5KA 16A SN201LC16 ABB", è utile analizzare più nel dettaglio le sue specifiche tecniche:
- Corrente Nominale (In): 16A: Come accennato, questo valore indica la corrente massima che l'interruttore può gestire in modo continuativo senza attivare le protezioni. È fondamentale scegliere interruttori con una corrente nominale appropriata alla portata del cavo e al carico previsto del circuito. Una corrente nominale troppo bassa causerebbe sganci intempestivi, mentre una troppo alta comprometterebbe la sicurezza.
- Tensione Nominale di Isolamento (Ui): Sebbene non specificato nel nome del prodotto, gli interruttori magnetotermici per uso domestico e commerciale sono tipicamente progettati per tensioni nominali di 230/400V AC, adeguate alla maggior parte delle reti elettriche europee.
- Tensione Nominale di Esercizio (Ue): Corrisponde alla tensione di rete per cui l'interruttore è progettato. Per un interruttore 1P+N, questo valore è solitamente 230V AC.
- Potere di Interruzione Nominale (Icn): 4,5KA: Questo è un parametro critico che definisce la capacità dell'interruttore di interrompere in modo sicuro correnti di cortocircuito elevate. Un potere di interruzione insufficiente potrebbe portare alla distruzione dell'interruttore e a conseguenze pericolose in caso di cortocircuito. 4,5KA è un valore comune per molte applicazioni standard.

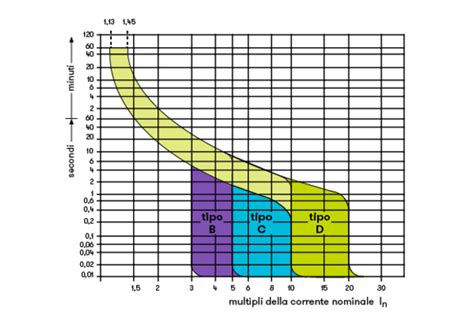

- Curva di Scatto: Gli interruttori magnetotermici sono caratterizzati da curve di scatto (come B, C, D) che definiscono il tempo di intervento in funzione dell'intensità della corrente. Sebbene non specificato nel nome del prodotto, i modelli SN200 di ABB spesso presentano curve di tipo C, che offrono un buon compromesso tra protezione contro sovraccarichi e protezione contro picchi di corrente tipici di apparecchiature con carichi induttivi (come motori o trasformatori). Una curva C è ideale per prese generali e circuiti con apparecchiature elettroniche.
- Numero di Poli: 1P+N (1 Polo + Neutro). Significa che l'interruttore interrompe sia la linea di fase che la linea di neutro.
- Tipo di Protezione: Magnetotermica (protezione da sovraccarico tramite elemento termico e protezione da cortocircuito tramite elemento magnetico).
- Dimensioni: 1 Modulo DIN, compatibile con la maggior parte dei quadri elettrici modulari.
- Grado di Protezione (IP): Tipicamente IP20 per l'installazione all'interno di quadri elettrici, che indica protezione contro corpi solidi superiori a 12,5 mm ma non protezione contro l'acqua.
- Temperatura Operativa: Gli interruttori magnetotermici operano in un intervallo di temperatura specificato, solitamente tra -25°C e +55°C.
Conformità Normativa e Standard di Qualità
I prodotti ABB, incluso il "Magnetotermico 1 modulo 1P+N 4,5KA 16A SN201LC16 ABB", sono progettati e fabbricati per rispettare le più rigorose normative internazionali e nazionali in materia di sicurezza elettrica. Le norme IEC (International Electrotechnical Commission) e EN (European Norms) definiscono gli standard minimi di prestazione e sicurezza per questi dispositivi. Ad esempio, la serie SN200 di ABB è conforme alle norme IEC/EN 60898-1 e IEC/EN 60947-2, che coprono gli interruttori automatici per uso domestico e per applicazioni industriali.
Il rispetto di queste normative non è solo un obbligo legale, ma una garanzia per l'utente finale. Significa che il dispositivo è stato sottoposto a test rigorosi per verificarne l'affidabilità, la durata e la capacità di proteggere efficacemente contro i pericoli elettrici. L'utilizzo di componenti certificati e la produzione secondo standard di alta qualità sono elementi distintivi dei prodotti ABB, riconosciuti a livello globale per la loro eccellenza.
Manutenzione e Sicurezza nell'Utilizzo
Sebbene gli interruttori magnetotermici siano dispositivi a bassa manutenzione, è importante che vengano installati e utilizzati correttamente. L'installazione deve essere sempre eseguita da personale qualificato (elettricisti professionisti) che conosca le normative vigenti e le corrette procedure di cablaggio. Un cablaggio errato può compromettere la funzionalità dell'interruttore e rappresentare un serio rischio per la sicurezza.
È buona norma effettuare controlli periodici del quadro elettrico, inclusi gli interruttori magnetotermici. Sebbene non vi sia una scadenza definita per la sostituzione di un interruttore magnetotermico in condizioni normali, un elettricista esperto può valutare eventuali segni di usura, surriscaldamento (come scolorimento della plastica o odori anomali) o malfunzionamenti. Inoltre, è fondamentale che il potere di interruzione dell'interruttore sia adeguato alla corrente di cortocircuito presunta del punto di installazione; un elettricista è in grado di calcolare questo valore e scegliere il dispositivo appropriato.
In caso di sgancio ripetuto dell'interruttore, non è consigliabile semplicemente riarmarlo senza indagarne la causa. Uno sgancio frequente è un chiaro segnale di un problema nel circuito, che potrebbe essere un sovraccarico persistente, un cortocircuito o un guasto di un apparecchio. Ignorare questi segnali può portare a danni maggiori o a situazioni pericolose.
Considerazioni sulla Scelta del Magnetotermico Adeguato
La scelta del magnetotermico corretto, come il "Magnetotermico 1 modulo 1P+N 4,5KA 16A SN201LC16 ABB", dipende da diversi fattori chiave:
- Corrente Nominale (In): Deve essere selezionata in base alla portata del cavo e al carico massimo previsto per il circuito. In generale, la corrente nominale dell'interruttore non dovrebbe superare la portata del cavo. Per un cavo da 2,5 mm², una corrente nominale di 16A è spesso appropriata per le prese.
- Potere di Interruzione (Icn): Deve essere scelto in base alla corrente di cortocircuito presunta nel punto di installazione. Un elettricista può determinare questo valore. Per la maggior parte delle installazioni residenziali, 4,5KA o 6KA sono valori adeguati.
- Curva di Scatto: La scelta della curva (B, C o D) dipende dal tipo di carico del circuito. La curva C è una scelta versatile per la maggior parte delle applicazioni residenziali e commerciali.
- Numero di Poli: Per la protezione completa di una linea, specialmente in conformità con alcune normative, la protezione 1P+N è preferibile rispetto alla sola protezione di fase (1P).
- Marca e Qualità: Optare per marchi rinomati come ABB garantisce affidabilità, conformità alle normative e prestazioni durature.
Il "Magnetotermico 1 modulo 1P+N 4,5KA 16A SN201LC16 ABB" rappresenta una soluzione robusta e affidabile per proteggere una vasta gamma di circuiti elettrici, offrendo un elevato livello di sicurezza grazie alla sua tecnologia avanzata e alla conformità agli standard internazionali. La sua modularità e la sua configurazione 1P+N lo rendono una scelta versatile e sicura per installatori e utenti finali che cercano la massima protezione per i propri impianti.
