La progettazione di un impianto elettrico per la cucina rappresenta uno degli aspetti più critici e complessi nell’ambito delle costruzioni e delle ristrutturazioni edilizie. La cucina è, infatti, uno dei locali della casa più esigenti dal punto di vista elettrico, dovendo alimentare una vasta gamma di elettrodomestici e apparecchiature, dalle più comuni come frigoriferi e forni, fino a quelle più specifiche come abbattitori di temperatura e piastre ad induzione. Un impianto elettrico realizzato a regola d’arte non solo garantisce la funzionalità e l’efficienza energetica della cucina, ma è anche fondamentale per assicurare la sicurezza degli utenti e la conformità alle normative vigenti.
In questo articolo evidenzieremo l’importanza di progettare un impianto elettrico per la cucina che rispetti gli standard qualitativi e normativi, soffermandoci sui requisiti tecnici da rispettare. Analizzeremo le normative di riferimento (come la CEI 64-8) e le implicazioni legate all'utilizzo di interruttori bipolari, in particolare per apparecchiature come frigorifero, forno e cappa.
Impianto Elettrico in Cucina: Normativa di Riferimento e Requisiti
Secondo una stima, due terzi dei 12 milioni di abitazioni costruite prima del 1990 hanno impianti elettrici non conformi. Ogni anno si registrano, infatti, oltre 45.000 incidenti domestici causati proprio da malfunzionamenti degli impianti elettrici. Per cercare di arginare e tentare di risolvere questo problema è stata pubblicata una nuova variante della Norma CEI 64-8, norma di riferimento per gli impianti elettrici. Questo aggiornamento, integrato nella nuova settima edizione della Norma CEI 64-8, è stato sviluppato secondo quanto previsto dal D.M. 37 del 22 gennaio 2008. La modifica introdotta presenta innovazioni significative che comportano un impatto rilevante sulle abitazioni e sul settore edilizio. Oltre a garantire la sicurezza degli impianti, la nuova norma stabilisce requisiti minimi di prestazioni e funzionalità, includendo anche la domotica. Progettare, installare e certificare un impianto elettrico in cucina significa rispettare pedissequamente le normative vigenti.
Le principali normative di riferimento per l’installazione di un impianto elettrico in cucina sono le seguenti:
- Norma CEI 64-8: È fondamentale per la progettazione e l’installazione degli impianti elettrici in ambito civile. Include i requisiti di sicurezza e funzionalità per gli impianti elettrici a bassa tensione, ovvero con tensione nominale fino a 1000 V in corrente alternata e fino a 1500 V in corrente continua.
- Guida CEI 64-50: Integra la norma CEI 64-8 fornendo indicazioni pratiche per garantire un’ergonomia ottimale delle prese e dei comandi elettrici. Include raccomandazioni sulle altezze e posizionamento dei componenti elettrici.
- Regolamento (CE) n. 852/2004: Si tratta del regolamento europeo sull’igiene dei prodotti alimentari. Anche se non è specifico per gli impianti elettrici, è fondamentale per le cucine professionali, stabilendo requisiti generali di igiene che influenzano anche la progettazione degli impianti.
- D.P.R. n. 327 del 26 marzo 1980: Decreto che regola l’igiene e la sicurezza nei luoghi di lavoro, compresi gli ambienti delle cucine.
- Regolamenti edilizi locali e regolamenti di igiene: Ogni comune può avere regolamenti edilizi specifici e regolamenti di igiene che devono essere rispettati nella progettazione e installazione degli impianti elettrici in cucina.
- Direttive delle ASL locali: Le Aziende Sanitarie Locali (ASL) possono fornire indicazioni specifiche per garantire la sicurezza e l’igiene nei locali adibiti alla preparazione degli alimenti.
- Direttive del comando dei Vigili del Fuoco: Indicazioni e requisiti specifici per la prevenzione degli incendi, particolarmente rilevanti per le cucine che utilizzano apparecchiature con potenza termica significativa.
L’allegato aggiuntivo della norma CEI 64-8, pubblicato nel 2011, ha l’obiettivo di fornire prescrizioni addizionali agli impianti elettrici per assicurare agli utenti un livello “standard” di riferimento per le dotazioni degli impianti stessi. L’Allegato ha valore normativo, pertanto le prescrizioni in esso contenute sono obbligatorie. L’allegato individua livelli minimi delle dotazioni impiantistico-funzionali, il campo applicativo è quello residenziale, ovvero degli impianti elettrici di unità immobiliari a uso residenziale situate all’interno dei condomini o poste entro unità abitative mono o plurifamiliari (ad esempio ville, villette).
L'Interruttore Bipolare: Funzionamento e Applicazioni

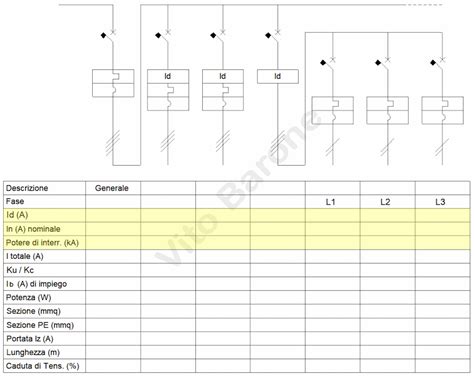

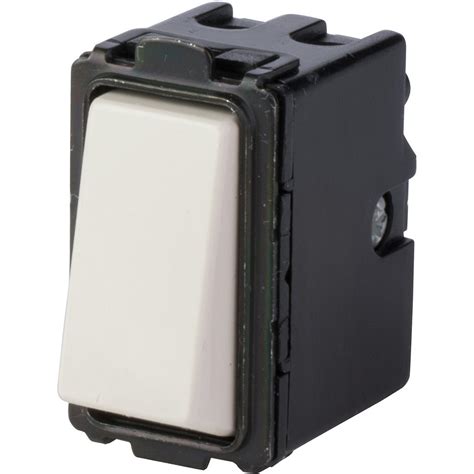

Un interruttore bipolare è un meccanismo elettrico che consente di aprire o chiudere due circuiti contemporaneamente con un’unica azione. A differenza di un interruttore unipolare, che interrompe solo una fase, un interruttore bipolare interrompe sia la fase che il neutro, garantendo una maggiore sicurezza nelle installazioni elettriche. Vengono utilizzati principalmente nei sistemi in cui è richiesta una disconnessione totale della corrente, garantendo l’assenza di tensione residua nei dispositivi collegati. Il loro impiego è comune nelle apparecchiature di elevata potenza o nelle installazioni in cui la sicurezza elettrica è una priorità.
La differenza fondamentale tra un interruttore bipolare e un interruttore unipolare sta nel numero di poli che interrompono il flusso elettrico. In un sistema monofase, la corrente arriva alle varie apparecchiature sfruttando due cavi: la fase e il neutro. L’interruttore unipolare agisce su un solo polo (la fase), mentre per scollegare completamente l’utilizzatore elettrico dall’impianto, l’interruzione deve avvenire sia sulla fase che sul neutro, ovvero sui due poli. In questo caso, è necessario utilizzare l'interruttore bipolare.
Gli interruttori automatici rappresentano la prima linea di difesa contro sovraccarichi elettrici, cortocircuiti e potenziali incendi elettrici in casa o in azienda. A differenza dei fusibili che si bruciano e richiedono la sostituzione, gli interruttori automatici possono essere ripristinati dopo lo scatto, rendendoli più comodi ed economici per un utilizzo a lungo termine. La scelta del tipo di interruttore appropriato non è solo una questione di compatibilità, ma anche di sicurezza ed efficienza. Un interruttore sbagliato può non proteggere le apparecchiature, causare malfunzionamenti o creare gravi rischi di incendio.
Interruttori Bipolari vs. Tripolari
Un interruttore bipolare è progettato per gestire circuiti elettrici a 240 volt comunemente presenti nelle applicazioni residenziali. Fisicamente, gli interruttori bipolari si presentano come unità a doppia larghezza con una maniglia di collegamento o una barra di collegamento che garantisce l'intervento simultaneo di entrambi i lati in caso di sovraccarico su uno dei due circuiti. Gli interruttori bipolari funzionano collegandosi a due barre di distribuzione separate nel quadro elettrico, ciascuna delle quali trasporta 120 volt. Combinate, queste creano l'alimentazione a 240 volt necessaria per gli elettrodomestici più grandi.
Un interruttore automatico tripolare è progettato principalmente per i sistemi elettrici trifase comunemente presenti in ambienti commerciali e industriali. Gli interruttori tripolari sono dotati di tre meccanismi di commutazione separati, collegati da una barra di sgancio comune, che garantisce la disconnessione simultanea di tutte e tre le fasi in caso di guasto su una qualsiasi di esse. Gli interruttori tripolari si collegano a tre barre di distribuzione separate in un quadro elettrico trifase.
La differenza più evidente tra gli interruttori bipolari e tripolari è la loro dimensione e l'aspetto nel quadro elettrico. Gli interruttori bipolari occupano due slot adiacenti e sono dotati di una maniglia di collegamento o una barra di collegamento che collega entrambi i lati. L'identificazione visiva è semplice: basta contare il numero di collegamenti a filo caldo. Gli interruttori bipolari hanno due terminali a filo caldo, mentre gli interruttori tripolari ne hanno tre. La principale differenza applicativa risiede nel tipo di impianto elettrico e nei requisiti delle apparecchiature. Gli interruttori bipolari sono utilizzati principalmente in ambienti residenziali per apparecchi ad alta tensione che non richiedono alimentazione trifase. In ambito residenziale, gli interruttori bipolari sono la scelta standard per gli elettrodomestici che richiedono 240 volt.
È importante notare che non è possibile sostituire direttamente un interruttore bipolare con un interruttore tripolare in un impianto elettrico residenziale. I quadri elettrici residenziali sono progettati per il servizio monofase e non dispongono della terza barra di distribuzione necessaria per il funzionamento dell’interruttore tripolare.
Il Caso Specifico della Cucina: Applicazione degli Interruttori Bipolari
Nel contesto di un appartamento acquistato di recente, in un locale cucina dove sono presenti un frigorifero, un forno e una cappa, è stata riscontrata una scatola portafrutto 506 sul piano di lavoro. Al suo interno, una presa e tre interruttori bipolari controllano rispettivamente il frigorifero, il forno e la cappa. Dalla scatola di derivazione arriva una linea da 4 mmq che si collega al primo bipolare e poi prosegue con gli altri bipolari, per poi alimentare la presa.
La domanda fondamentale riguarda la conformità di questo tipo di collegamento alle normative vigenti. Gli interruttori bipolari possono essere adatti per prese non accessibili come quelle di forno, frigorifero e cappa? Sì, gli interruttori con la scritta "0/1" sono progettati per questo scopo.
La normativa CEI 64-8, nella sua nota alla Tabella A, specifica che i punti presa inaccessibili devono essere controllati da un comando onnipolare. L'interruttore bipolare soddisfa questa condizione, in quanto interrompe sia la fase che il neutro, garantendo una disconnessione completa del circuito e quindi una maggiore sicurezza.

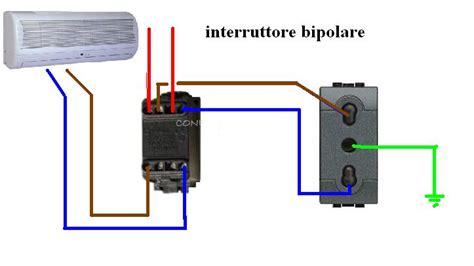

Inoltre, in caso di guasto ad un elettrodomestico, potrebbe essere necessario interrompere la corrente ad uno solo di essi. Per questo motivo, quando non è possibile staccare con facilità la presa di alcuni elettrodomestici (forno, frigorifero), è consigliabile installare un interruttore bipolare dal quale si può staccare l’alimentazione dell’elettrodomestico senza dover interrompere l’intera linea.
Dimensionamento dei Cavi e degli Interruttori
La linea da 4 mmq che arriva dalla scatola di derivazione è un aspetto cruciale da considerare. Il dimensionamento dell'interruttore dipende dal calibro del filo e dal carico collegato. L'amperaggio dell'interruttore non deve superare l'80% della portata del filo per carichi continui e deve essere dimensionato in base alle specifiche del produttore dell'apparecchiatura. In generale, per la cucina, una linea da 4 mmq è spesso adeguata per alimentare frigorifero, forno e cappa, ma è fondamentale verificare il carico totale assorbito dagli apparecchi per garantire la corretta dimensionamento degli interruttori e dei cavi.
Per un livello 1 (o livello base, nei livelli prestazionali secondo la CEI 64-8) per una cucina, sono consigliati:
- 5 punti presa (di cui 2 devono essere posti in corrispondenza del piano di lavoro).
- 1 punto luce.
Solitamente così disposti:
- 1 o 2 prese nei pressi della porta.
- Le restanti sopra il piano di lavoro vicino agli elettrodomestici (piano cottura, frigo, lavastoviglie) e vicino ai piccoli elettrodomestici (fornetto, macchinetta del caffè).
La presenza di un interruttore bipolare per ogni elettrodomestico assicura un controllo indipendente e una maggiore sicurezza, permettendo di isolare un singolo apparecchio in caso di necessità di manutenzione o di malfunzionamento, senza dover interrompere l'alimentazione generale della cucina.
Differenza tra Interruttore Unipolare e Bipolare - Pillola N.4 di Materiale Elettrico
Considerazioni sulla Certificazione e la Sicurezza
La certificazione degli interruttori è un aspetto fondamentale per garantirne la sicurezza e la conformità alle normative. Gli interruttori generici possono essere sicuri se sono certificati UL (Underwriters Laboratories) e compatibili con il tuo specifico quadro elettrico. Tuttavia, l'utilizzo di interruttori specificamente approvati dal produttore del quadro garantisce compatibilità e prestazioni ottimali.
Valutare la possibilità di aggiornare il proprio quadro elettrico è consigliabile se ha più di 30 anni, non ha una capacità di circuito adeguata, utilizza interruttori di tipo obsoleto o non è conforme alle normative elettriche vigenti.
Comprendere la differenza tra interruttori bipolari e tripolari è essenziale per la sicurezza elettrica e il corretto funzionamento delle apparecchiature. Le differenze principali risiedono nella configurazione elettrica, nelle dimensioni fisiche e nelle applicazioni previste. Ricordate che i lavori elettrici comportano rischi intrinseci e spesso richiedono permessi e un'installazione professionale.
Requisiti di Sicurezza e Manutenzione
- Verifica del tipo di cablaggio esistente: Se l’installazione attuale prevede solo una fase e un neutro collegati a un interruttore unipolare, è necessario verificare che nella scatola di giunzione ci sia spazio sufficiente per un secondo filo.
- Allargare la scatola di giunzione se necessario: Alcuni interruttori bipolari richiedono più spazio all’interno della scatola elettrica.
- Assicurarsi che l’amperaggio dell’interruttore sia adeguato: Se un interruttore bipolare viene installato su una linea ad alto consumo, è importante verificare che sia adeguatamente dimensionato.
- Rispettare le norme di sicurezza: In alcuni Paesi, l’installazione di interruttori bipolari è obbligatoria nei circuiti a 220 V o in aree umide come bagni e cucine.
- Ispezione periodica: Controllare che l’interruttore non sia usurato, non produca scintille e non si surriscaldi.
- Non sovraccaricare il circuito: Verificare che l’interruttore rientri nella sua capacità nominale.
- Sostituzione in caso di guasto: Se l’interruttore smette di funzionare correttamente, sostituirlo immediatamente.
La scelta del tipo di interruttore sbagliato può essere pericolosa, costosa e potrebbe violare le normative elettriche. Comprendere la differenza tra interruttori bipolari e tripolari è essenziale per la sicurezza elettrica, il corretto funzionamento degli elettrodomestici e la conformità alle normative.
