Le moderne apparecchiature elettroniche, sebbene offrano prestazioni sempre più avanzate, sono intrinsecamente sensibili ai disturbi presenti sulla rete elettrica. Questi disturbi, noti anche come interferenze elettromagnetiche (EMI) o interferenze di radiofrequenza (RFI), possono compromettere il corretto funzionamento degli apparati, causare malfunzionamenti gravi o addirittura danneggiarli permanentemente. I filtri di rete elettrica rappresentano una soluzione fondamentale per mitigare questi problemi, garantendo la stabilità e l'affidabilità delle nostre installazioni.
Comprendere i Disturbi Elettrici: EMI e RFI
Le interferenze elettromagnetiche (EMI) o interferenze di radiofrequenza (RFI) sono generate dalle correnti e tensioni elettriche che si manifestano all'avvio di qualsiasi dispositivo elettronico. Quando un segnale generato non è intenzionale e causa una distorsione, sia lungo le linee di alimentazione (interferenze condotte) sia attraverso l'aria (interferenze irradiate), si parla di rumore o disturbo elettromagnetico. Questi disturbi possono interagire con altri dispositivi nelle vicinanze, con il rischio di blocchi operativi e malfunzionamenti gravi. Spesso, la compatibilità elettromagnetica (EMC) viene affrontata nelle fasi finali di un progetto. Quando tutte le funzionalità di un prodotto sono state implementate e la sua operatività è stata stabilita, si procede ai test di compatibilità. In questa fase, i test EMC possono diventare costosi, richiedere molto tempo e talvolta risultare difficili da gestire.
Il Ruolo dei Filtri di Rete Elettrica
I filtri di rete hanno il compito primario di filtrare ed attenuare i disturbi provenienti dalla rete di distribuzione dell'energia elettrica. L'obiettivo è impedire che tali disturbi interferiscano con il corretto comportamento degli apparati che si alimentano dalla rete. In genere, i filtri sono progettati per:
- Attenuare i disturbi ad alta frequenza: Questi disturbi sono frequentemente causati da carichi non lineari presenti sulla rete elettrica.
- Eliminare le sovratensioni transitorie: Si tratta di rapide variazioni di tensione, picchi di tensione di breve durata (tipicamente da pochi microsecondi a 100 ms e oltre). Tali sovratensioni possono attraversare i fusibili senza fonderli e riversarsi sulle apparecchiature elettroniche, causando danni significativi.
È importante sottolineare che i filtri di rete non sono utili per contrastare le fluttuazioni di tensione della rete elettrica, come abbassamenti o innalzamenti prolungati della tensione.
Funzionamento Bidirezionale dei Filtri
Una caratteristica fondamentale dei filtri di rete è la loro funzione bidirezionale. Essi non solo proteggono l'apparato alimentato dai disturbi esterni, ma proteggono anche la rete dall'apparato stesso. Questo significa che i filtri attenuano sia i disturbi che entrano nell'apparecchio, sia quelli che l'apparecchio potrebbe generare e reintrodurre nella rete.

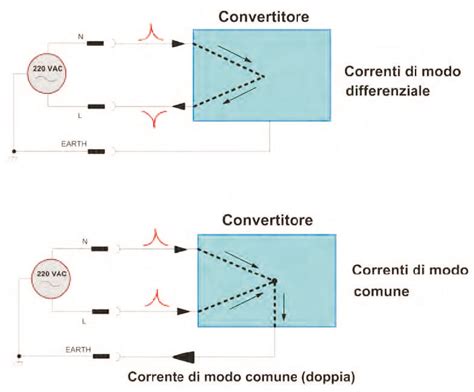

Tipologie di Disturbi: Modo Comune e Modo Differenziale
Per comprendere appieno il funzionamento dei filtri, è utile distinguere tra due principali tipologie di disturbi che si propagano sui cavi della rete elettrica:
- Disturbi di Modo Comune: In questo caso, i disturbi si propagano in modo simmetrico sulla fase e sul neutro. La corrente risultante (Imc) si richiude a massa, rappresentando la somma delle correnti prodotte dai disturbi di fase e neutro (2Imc).
- Disturbi di Modo Differenziale: Qui, i disturbi si propagano sulla fase e il circuito si richiude sul neutro.
Tipologie di Filtri di Rete
Esistono diverse tipologie di filtri di rete, ognuna progettata per specifiche applicazioni e livelli di performance:

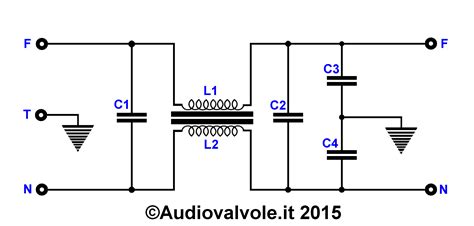

Filtri di Rete Monofase a Singola Cella
Questi filtri rappresentano una delle soluzioni più semplici ed efficaci per la soppressione dei disturbi. Un filtro a singola cella è generalmente composto da condensatori (C1, C2, C3, C4) e induttori (L1, L2). I condensatori C1 e C2, posizionati tra fase e neutro, cortocircuitano i disturbi di modo differenziale. I condensatori C3 e C4, posti tra fase e terra e tra neutro e terra, cortocircuitano i disturbi di modo comune. Gli induttori L1 e L2, avvolti sullo stesso nucleo, sono progettati per eliminare i disturbi di modo comune, generando flussi magnetici che si elidono reciprocamente. Contemporaneamente, lavorano sui disturbi di modo differenziale comportandosi come un'induttanza che oppone una notevole reattanza induttiva alle frequenze dei disturbi.
Valori tipici per un filtro a singola cella commerciale potrebbero essere:
- C1 = 0,1 µF
- C2 = 0,1 µF
- C3 = 4,7 nF
- C4 = 4,7 nF
- L1 = 4 mH
- L2 = 4 mH
Filtri di Rete Monofase a Doppia Cella
Un filtro a doppia cella è essenzialmente costituito da due filtri a singola cella collegati in cascata. Questa configurazione offre prestazioni di filtraggio superiori, attenuando una gamma più ampia di disturbi e con maggiore efficacia.
Valori classici per un filtro a doppia cella commerciale potrebbero essere:
- C1 = C2 = C5 = 0,47 µF
- C3 = C4 = 3,3 nF
- L1 = L2 = 2 mH
- L3 = L4 = 4 mH
Questi filtri commerciali sono tipicamente progettati per eliminare i disturbi che si propagano per conduzione sulla linea elettrica con frequenze pari o superiori a 100 kHz.

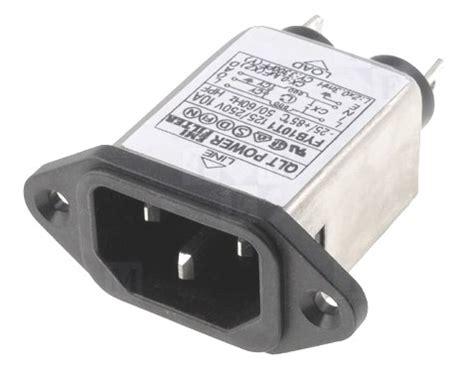

Filtri Presa / Spinati (IEC Inlet Filter)
Questi filtri integrano una presa IEC standard con funzionalità di soppressione delle interferenze. Sono comunemente utilizzati in dispositivi come computer, monitor, stampanti e apparecchiature mediche, dove è necessario un filtro compatto e di facile applicazione direttamente sul cavo di alimentazione. La loro facile e veloce applicazione li rende ideali per ridurre notevolmente i disturbi elettrici.
Filtri Scatolati (Box Filter)
I filtri scatolati offrono soluzioni ad alte prestazioni, particolarmente efficaci su frequenze elevate. Sono alloggiati in custodie metalliche per garantire un collegamento ottimale a terra. Questi filtri sono adatti per risolvere problematiche più complesse e possono essere integrati in progetti esistenti, anche in corso d'opera.
Costruzione di un Filtro di Rete
Per coloro che desiderano un controllo più preciso e personalizzato, è possibile costruire un filtro di rete. La costruzione di un circuito con uno stampato è preferibile rispetto all'uso di fili volanti, in quanto garantisce maggiore ordine e affidabilità. Un approccio comune prevede la realizzazione di un toroide, che viene diviso in due parti con una listella di nylon. Il primo avvolgimento viene effettuato partendo dall'interno, con 16 spire vicine. Il montaggio dei componenti risulta semplice, dato il numero ridotto di elementi necessari.
È fondamentale utilizzare condensatori di tipo X2 e Y2, specificamente adatti per circuiti in corrente alternata (c.a.). Prima di chiudere la scatola e dare tensione, è essenziale controllare la resistenza sulla presa di ingresso tra fase e neutro, e tra fase e massa, che deve risultare altissima.
Filtri per Applicazioni Hi-Fi
Per i sistemi audio ad alta fedeltà (Hi-Fi), i requisiti di filtraggio possono essere ancora più stringenti. Sebbene esistano filtri specificamente studiati per queste applicazioni, spesso condividono le stesse specifiche di quelli commerciali, con rare e costose eccezioni. Un filtro ideale per l'Hi-Fi dovrebbe avere una frequenza di taglio molto più bassa, dell'ordine di qualche kHz. L'obiettivo ottimale sarebbe eliminare tutte le frequenze superiori a quella di rete (50-60 Hz), ma ciò è complesso e costoso a causa delle dimensioni dei componenti necessari.
Una soluzione efficace potrebbe consistere nel collegare in cascata un filtro commerciale a doppia cella (che elimina frequenze indesiderate fino a 100 kHz) con un filtro a singola cella dotato di una frequenza di taglio di qualche kHz, utilizzando condensatori poliestere e induttanze avvolte su nucleo ferromagnetico.
Un esempio di filtro avanzato per applicazioni Hi-Fi può includere:
- Soppressori di transienti (VDR1-2-3) per proteggere da picchi di tensione improvvisi.
- Limitatori di corrente di spunto (NTC) per gestire le correnti elevate all'accensione.
- Filtri per disturbi ad alta frequenza.
- Filtri di uscita (L5-C6) con frequenza di taglio relativamente bassa (dell'ordine dei kHz), posizionati sulla fase.
Riduciamo i Rumori, causati dalla Rete Domestica
Eliminazione delle Componenti Continue e Ripristino della Tensione Nominale
Nei circuiti di distribuzione dell'energia elettrica, i carichi con assorbimento asimmetrico sulle due semionde possono generare deboli componenti continue. Queste ultime possono teoricamente portare alla saturazione il nucleo dei trasformatori di alimentazione degli apparati audio. Esistono filtri specifici per affrontare questo problema.
Un approccio implementativo può prevedere l'uso di diodi in serie-antiserie (D1-10 e D11-20) e condensatori in antiserie (C7-C8-C9-C10). Questi componenti servono a eliminare la parte bassa delle semionde, escludendo le eventuali componenti continue presenti (tipicamente di pochi Volt). La loro funzione è analoga a quella di due zener da 3V di potenza posti in serie. Un trasformatore T1, inserito in serie e in fase con la corrente, aumenta il valore di 6V per compensare la caduta di tensione sui diodi. In questo schema di principio, non sono presenti condensatori in parallelo ai diodi, poiché la funzione di filtraggio è demandata al resto del circuito.
Frequenza di Taglio e Dimensioni dei Componenti
La frequenza di taglio di un filtro determina la minima frequenza dei disturbi che esso è in grado di attenuare. In generale, i filtri commerciali sono efficaci per disturbi con frequenza superiore ai 100 kHz. Per filtrare frequenze inferiori, è necessario costruire un filtro su misura. È importante notare che una frequenza di taglio più bassa comporta componenti di filtro più ingombranti, con un aumento proporzionale di peso, ingombro e costo.
Considerazioni sull'Applicazione in Cascata
In alcuni casi, per ottenere un filtraggio più efficace, è possibile mettere in cascata più filtri. Tuttavia, questa operazione può comportare una diminuzione della tensione all'uscita, proporzionale all'assorbimento dell'apparato e alla resistenza serie dei filtri utilizzati.
Test di Funzionamento e Sicurezza

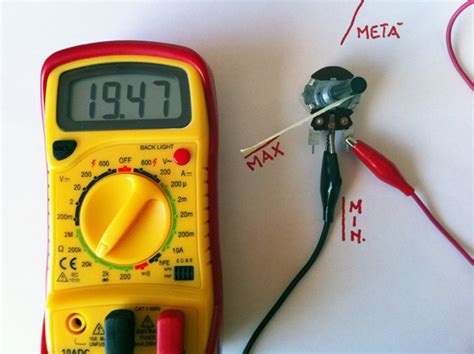

Prima di chiudere l'involucro e alimentare l'apparecchio, è cruciale effettuare un controllo di sicurezza. Utilizzando un multimetro, si deve misurare la resistenza tra fase e neutro, e tra fase e massa, sulla presa di ingresso del filtro. Tale resistenza deve risultare altissima, a indicare che non ci sono cortocircuiti e che il filtro sta operando correttamente. Solo dopo aver verificato questi parametri, si può procedere all'alimentazione.
L'utilizzo di filtri di rete elettrica è un passo essenziale per garantire la longevità e l'affidabilità delle apparecchiature elettroniche, oltre a contribuire a un ambiente elettromagnetico più pulito e stabile.
