Il settore elettrico è costellato di componenti che, pur nella loro apparente semplicità, svolgono ruoli cruciali nella gestione della corrente e nella sicurezza degli impianti. Tra questi, l'interruttore e il deviatore bipolare con spia occupano una posizione di rilievo. Sebbene spesso confusi o utilizzati in modo intercambiabile nel linguaggio comune, questi dispositivi presentano differenze sostanziali in termini di struttura, funzionalità e ambiti di applicazione. Comprendere queste distinzioni è fondamentale non solo per gli addetti ai lavori, ma anche per chiunque desideri approfondire il funzionamento degli impianti elettrici domestici e industriali.
L'Interruttore: Controllo di un Singolo Circuito
L'interruttore elettrico è un componente di comando essenziale, utilizzato per aprire o chiudere un circuito elettrico, regolando così il flusso di corrente verso un carico. La sua funzione primaria è quella di permettere l'accensione o lo spegnimento di un dispositivo o di un punto luce.
Interruttore Unipolare: Il Controllo della Fase

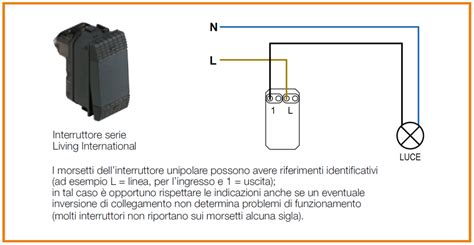

L'interruttore unipolare è la tipologia più basilare e diffusa. È caratterizzato dalla presenza di due morsetti e dalla capacità di interrompere un solo polo del collegamento elettrico, tipicamente la fase. Questo significa che, quando l'interruttore è aperto, il flusso di corrente viene bloccato solo su un cavo, lasciando l'altro polo (solitamente il neutro) ancora collegato.
L'interruttore unipolare è prevalentemente impiegato per la gestione dell'illuminazione. La sua semplicità e il costo contenuto lo rendono ideale per controllare lampade a LED, lampadine a incandescenza, faretti, lampadari e altri dispositivi di illuminazione che non richiedono un'interruzione completa di entrambi i poli per garantire la massima sicurezza.
Interruttore Bipolare: Sicurezza Amplificata

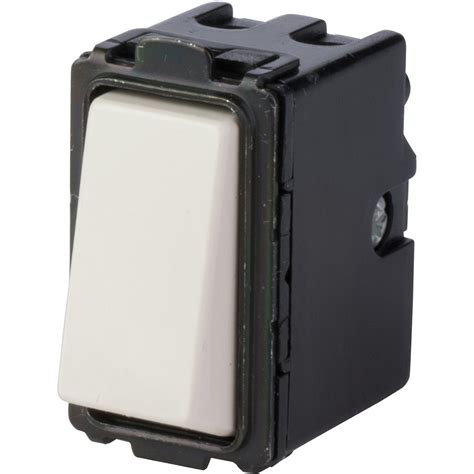

L'interruttore bipolare, come suggerisce il nome, interrompe simultaneamente entrambi i poli del circuito elettrico: la fase e il neutro. Strutturalmente, si differenzia dall'unipolare per la presenza di quattro morsetti anziché due. Questa configurazione a doppio interruzione offre un livello di sicurezza significativamente superiore.
La sua destinazione d'uso principale è legata alla gestione di apparecchiature che assorbono un carico di corrente elettrica elevato o che richiedono una disconnessione totale dalla rete per motivi di sicurezza. Tra questi rientrano elettrodomestici di grandi dimensioni come forni, lavatrici, lavastoviglie, piani cottura, ma anche caldaie e altri macchinari industriali o dispositivi delicati. L'interruzione contemporanea di fase e neutro rende più sicuri gli interventi di manutenzione ordinaria e straordinaria su tali apparecchiature, poiché si elimina completamente il rischio di folgorazione.
Cablaggio e Funzionamento dell'Interruttore Bipolare
Il cablaggio di un interruttore bipolare prevede il collegamento del cavo di fase e del cavo neutro nei rispettivi morsetti superiori. Dai morsetti inferiori, poi, partiranno i cavi che verranno connessi direttamente alla presa elettrica o al dispositivo da controllare. Il funzionamento si basa su uno schema elettrico preciso che garantisce la corretta attivazione e disattivazione del circuito. In caso di guasto o per interventi di manutenzione, è sempre fondamentale assicurarsi che l'alimentazione generale sia stata disattivata dal contatore per evitare pericoli.
Il Deviatore: Controllo da Più Punti
A differenza dell'interruttore, il deviatore non si limita ad aprire o chiudere un singolo circuito, ma ha la capacità di deviare il flusso di corrente da un cavo ad un altro. Questa caratteristica lo rende indispensabile per controllare un punto luce da due o più posizioni distinte.
Funzionamento del Deviatore
Il deviatore è un comando che, posizionato tra due circuiti complementari, apre un circuito chiudendo contemporaneamente l'altro, e viceversa. Esteticamente, può assomigliare a un interruttore, ma la sua struttura interna è differente: mentre un interruttore presenta due morsetti, un deviatore ne ha solitamente tre (nella versione unipolare) o sei (nella versione bipolare).

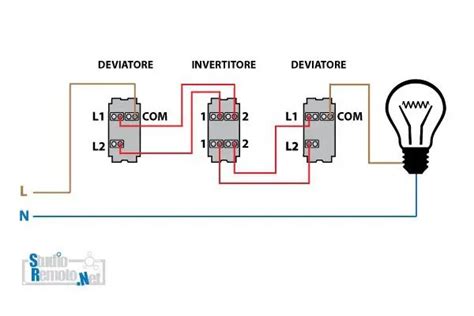

L'applicazione più comune del deviatore è negli impianti domestici per comandare un unico punto luce da più postazioni. Per ottenere questo risultato, è necessario utilizzare almeno due deviatori accoppiati. Il collegamento prevede che la fase venga interrotta dai dispositivi, mentre il neutro sia collegato direttamente alla lampadina. Due fili vengono poi utilizzati per collegare i due deviatori tra loro, permettendo così di accendere e spegnere la lampadina da entrambe le posizioni.
Deviatore Unipolare e Bipolare
Come per gli interruttori, anche i deviatori sono disponibili in versione unipolare e bipolare.
- Deviatore Unipolare: Interrompe e devia un solo polo del circuito. Viene utilizzato principalmente in impianti domestici dove è sufficiente controllare un punto luce da due posizioni.
- Deviatore Bipolare: Interrompe e devia contemporaneamente entrambi i poli del circuito (fase e neutro). Questa versione è meno comune nelle applicazioni domestiche standard, ma trova impiego in situazioni più complesse o in contesti industriali dove è necessario gestire più linee elettriche o garantire una maggiore sicurezza.
Deviatore con Spia Luminosa
Una variante particolarmente utile del deviatore è quella dotata di spia luminosa. Questo tipo di dispositivo include una piccola sorgente luminosa (spesso un LED) che si accende quando il circuito è attivo o, viceversa, quando è spento, a seconda della configurazione. La spia luminosa è un ausilio prezioso in contesti dove è difficile verificare visivamente lo stato della luce, come ad esempio in cantine, soffitte, corridoi poco illuminati o locali tecnici. Offre un'indicazione immediata dello stato del circuito, migliorando la comodità e la sicurezza d'uso.
Il Commutatore: Una Soluzione per Più Circuiti
Il commutatore rappresenta un'ulteriore evoluzione dei comandi elettrici, avvicinandosi per struttura al deviatore ma con una funzionalità estesa. Un commutatore è un dispositivo posizionato tra due o più circuiti, in grado di stabilire o interrompere la connessione con uno di essi, mantenendo al contempo gli altri aperti o chiusi a seconda della sua posizione.
Funzionamento del Commutatore
Il compito principale del commutatore è quello di modificare lo stato di funzionamento di una specifica apparecchiatura, selezionando tra diverse modalità operative. Esistono diverse varianti di commutatori, tra cui:
- Commutatore Bipolare Momentaneo: La sua posizione cambia solo finché viene premuto il comando; al rilascio, ritorna alla posizione precedente.
- Commutatore a Slitta: Permette di selezionare diverse posizioni tramite una levetta scorrevole.

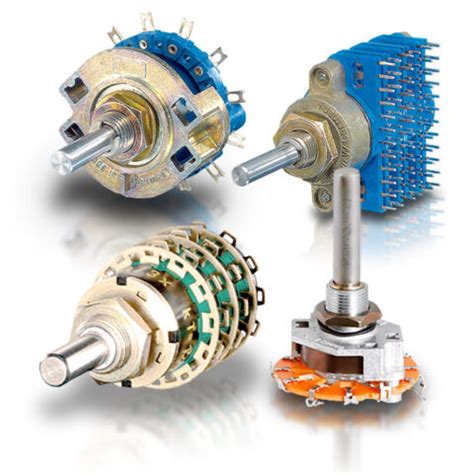

- Commutatore Rotativo: Offre una selezione più ampia di posizioni tramite una manopola rotante.
Il commutatore bipolare, in particolare, è in grado di gestire contemporaneamente due circuiti distinti, offrendo flessibilità nella configurazione di impianti o apparecchiature complesse.
Altre Varianti e Considerazioni Tecniche
Il panorama dei comandi elettrici si arricchisce ulteriormente con altre tipologie e caratteristiche che ne ampliano le potenzialità applicative.
Interruttori a Bascula e Assiali
All'interno della famiglia degli interruttori, si distinguono anche per il tipo di azionamento:
- Interruttore a Bascula Bipolare: È un dispositivo da pannello caratterizzato da un tasto che, una volta premuto, rimane fisso nella posizione selezionata fino a nuovo comando. Spesso riporta la marcatura "0/I" per indicare chiaramente lo stato di interruzione e di conduzione della corrente.
- Interruttore Assiale Bipolare: Simile all'interruttore a bascula, la differenza principale risiede nel fatto che il tasto, una volta premuto, ritorna automaticamente nella sua posizione iniziale. Questa differenza è principalmente estetica e legata alla preferenza dell'utente.
Personalizzazione e Segnalatori Luminosi
Nel campo dei comandi elettrici, la personalizzazione gioca un ruolo sempre più importante. Aziende specializzate offrono la possibilità di personalizzare i tasti degli interruttori e dei deviatori con serigrafie standard o customizzate, utilizzando colori e simboli specifici per indicare la funzione del comando. Questo è particolarmente utile in contesti industriali o in apparecchiature complesse dove è fondamentale una chiara identificazione dei comandi.
Le unità di segnalazione, inoltre, rappresentano una categoria a sé stante. Si tratta di dispositivi base costituiti da una sorgente luminosa, una connessione e un supporto plastico, progettati per fornire un feedback visivo sullo stato di un circuito o di un'apparecchiatura. Tra le varie tipologie troviamo:
- Micro faretti LED: Segnalatori luminosi compatti con sorgenti LED SMD ad alta intensità luminosa.
- Segnalatori Anti-Vandalo: Soluzioni resistenti con grado di protezione IP65 e parti metalliche, adatte ad ambienti difficili o esposti a stress meccanico e chimico.
- Fibra Ottica: Utilizzata per segnalazioni luminose di design, con emissione laterale di luce.
Materiali e Grado di Protezione
La scelta dei materiali e il grado di protezione IP (Ingress Protection) sono fattori determinanti per garantire la durabilità e la sicurezza dei componenti elettrici, soprattutto in ambienti gravosi. Per gli interruttori e i deviatori, è possibile aumentare il grado di protezione del tasto da fronte pannello tramite l'aggiunta di guaine protettive in PVC. Queste protezioni sono necessarie in applicazioni dove è richiesta impermeabilità ai liquidi (ad esempio, con grado di protezione IP65) e possono essere assemblate direttamente sul componente o fornite separatamente.
Considerazioni sulla Scelta e sull'Installazione
La scelta tra un interruttore unipolare, bipolare, un deviatore o un commutatore dipende intrinsecamente dall'applicazione specifica e dalle esigenze di sicurezza e funzionalità dell'impianto.
- Carico di Corrente: Per apparecchiature con elevato assorbimento di corrente o per garantire la massima sicurezza in caso di manutenzione, l'interruttore bipolare è la scelta prediletta.
- Controllo da Più Punti: Per la gestione di un punto luce da due o più posizioni, il deviatore è il componente indispensabile.
- Selezione di Funzioni: Per selezionare diverse modalità operative o circuiti, il commutatore offre la flessibilità necessaria.
GUIDA MONTAGGIO INTERRUTTORE BIPOLARE
Indipendentemente dal tipo di componente scelto, è fondamentale seguire scrupolosamente gli schemi elettrici e le normative vigenti durante l'installazione. Prima di iniziare qualsiasi operazione sui cablaggi, è imperativo disattivare l'alimentazione elettrica generale dal contatore e, se possibile, verificare l'assenza di tensione con un tester. L'utilizzo di materiali e strumenti certificati è un requisito non negoziabile per garantire un'installazione sicura e duratura nel tempo.
Il prezzo dei componenti può variare significativamente in base alla tipologia, alle funzionalità aggiuntive (come la spia luminosa) e alla qualità costruttiva. In generale, un interruttore bipolare o un deviatore con funzioni avanzate avrà un costo leggermente superiore rispetto a un componente unipolare o a un interruttore semplice. Tuttavia, la scelta di un componente più idoneo all'applicazione specifica non è solo una questione di costo, ma soprattutto di sicurezza, affidabilità e performance dell'impianto elettrico nel suo complesso.
