Gli interruttori sono componenti fondamentali nei nostri impianti elettrici, svolgendo il ruolo cruciale di controllare il flusso di energia. Sebbene spesso vengano utilizzati senza una piena consapevolezza delle loro specificità, comprendere le differenze tra le varie tipologie è essenziale per garantire sicurezza, efficienza e corretto funzionamento. Tra le classificazioni più comuni, gli interruttori unipolari e bipolari rivestono particolare importanza. Questo articolo si propone di esplorare in dettaglio le caratteristiche distintive di ciascuna tipologia, le loro applicazioni tipiche e i criteri per una scelta informata, passando da concetti generali a dettagli tecnici specifici.
Gli Interruttori: Funzione e Importanza
Prima di addentrarci nelle specificità degli interruttori unipolari e bipolari, è utile richiamare la funzione primaria di un interruttore. In termini semplici, un interruttore è un dispositivo elettrico progettato per interrompere o riattivare il flusso di corrente elettrica in un circuito. Questo meccanismo di "apertura" e "chiusura" del circuito è vitale per la sicurezza, permettendo di controllare l'alimentazione, prevenire cortocircuiti, sovraccarichi e, in ultima analisi, proteggere persone e beni.
L'evoluzione tecnologica ha portato a una vasta gamma di interruttori, da quelli a levetta, a pulsante, a bilanciere, rotativi, fino ai moderni interruttori intelligenti abilitati al Wi-Fi o Bluetooth, che consentono il controllo remoto tramite app o comandi vocali. Esistono anche interruttori a risparmio energetico, come i dimmer, che regolano l'intensità luminosa riducendo il consumo elettrico. Ogni tipo di interruttore è progettato per uno scopo specifico, trovando applicazione in una miriade di settori, dall'elettronica di consumo all'industria pesante.
L'Interruttore Unipolare: Controllo su un Singolo Conduttore

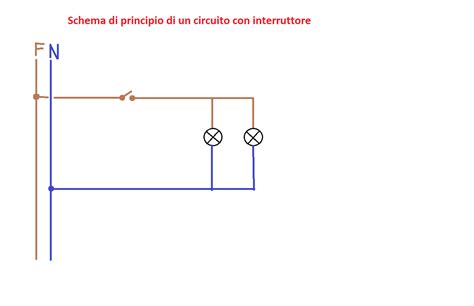

L'interruttore unipolare, noto anche come "interruttore a un polo", è un dispositivo di commutazione che permette di interrompere o ripristinare il flusso di corrente in un solo conduttore del circuito. Comunemente, questo conduttore è la fase. La sua funzione è quella di controllare l'alimentazione di singoli apparecchi elettrici o circuiti, come ad esempio i punti luce o le prese elettriche.
Caratteristiche e Funzionamento

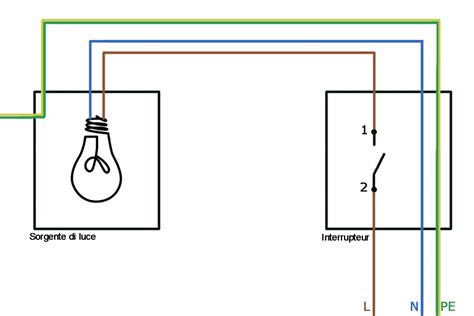

Un interruttore unipolare è generalmente dotato di due morsetti a vite, dove vengono collegati i fili. Quando l'interruttore è in posizione "ON", il contatto elettrico si chiude, permettendo il flusso di corrente. In posizione "OFF", il contatto si apre, interrompendo il flusso. Il circuito fisico è relativamente semplice: la corrente passa attraverso il filo sotto tensione, viene interrotta dall'interruttore e quindi raggiunge l'apparecchio. In alcuni modelli, è presente anche un morsetto per il filo di terra, per una maggiore sicurezza.
Gli interruttori unipolari sono tipicamente progettati per correnti di 15 o 20 ampere e tensioni standard di 120 volt, rendendoli adatti alla maggior parte delle applicazioni domestiche. Le statistiche indicano che sono tra gli interruttori della luce più comunemente utilizzati, con milioni di unità installate annualmente. Sono spesso testati per garantire una lunga durata, resistendo a decine di migliaia di cicli di accensione/spegnimento.
Vantaggi e Limitazioni
I principali vantaggi dell'interruttore unipolare risiedono nella sua semplicità, economicità e facilità di installazione. Queste caratteristiche lo rendono una scelta popolare per l'uso domestico e per applicazioni dove la sicurezza non richiede un livello di protezione estremo.
Tuttavia, la sua limitazione più significativa è che interrompe solo un conduttore (la fase). Ciò significa che, in caso di guasto a terra, il neutro potrebbe rimanere comunque collegato alla fonte di alimentazione, rappresentando un potenziale rischio per la sicurezza, specialmente in ambienti umidi o dove vengono utilizzati elettrodomestici ad alta potenza.
Applicazioni Tipiche
Gli interruttori unipolari trovano impiego prevalentemente in abitazioni e uffici per il controllo di:
- Circuiti di illuminazione: Accensione e spegnimento di lampadine, lampioncini, ecc.
- Prese elettriche singole: Controllo di apparecchiature non particolarmente critiche.
- Locali di servizio, ripostigli, garage: Dove è sufficiente un singolo punto di controllo.
In ambito commerciale e industriale, vengono utilizzati per circuiti meno complessi, come l'azionamento di piccoli macchinari o l'illuminazione di postazioni di lavoro.
L'Interruttore Bipolare: Doppia Sicurezza per un Controllo Completo
A differenza dell'interruttore unipolare, l'interruttore bipolare è un dispositivo di commutazione che consente di interrompere contemporaneamente il flusso di corrente in entrambi i conduttori del circuito: la fase e il neutro. Questa capacità di disconnessione completa offre un livello di sicurezza superiore.
Caratteristiche e Funzionamento
Un interruttore bipolare è progettato per interrompere entrambi i poli dell'alimentazione elettrica. Questo tipo di interruttore può essere descritto come un interruttore a doppio polo. La sua configurazione interna prevede quattro contatti, poiché deve gestire l'interruzione su entrambi i fili attivi. Quando l'interruttore bipolare è in posizione "OFF", garantisce che sia la fase che il neutro siano completamente disconnessi dalla fonte di alimentazione.
Gli interruttori bipolari sono solitamente classificati per correnti più elevate, tipicamente tra i 20 e i 30 ampere, e sono impiegati in circuiti che richiedono tensioni più elevate, come i 240 volt. In questi casi, alimentano grandi elettrodomestici o apparecchiature che necessitano di maggiore potenza.
Vantaggi e Applicazioni
Il vantaggio principale dell'interruttore bipolare risiede nella maggiore sicurezza che offre. Garantendo un'interruzione completa del flusso di corrente da un'apparecchiatura o un circuito, riduce significativamente il rischio di elettrocuzione o incendio, soprattutto in applicazioni industriali e commerciali dove la potenza richiesta è elevata e i rischi di cortocircuiti o sovraccarichi sono maggiori.
Gli standard elettrici, come il National Electrical Code (NEC), talvolta richiedono l'uso di interruttori bipolari in specifiche applicazioni per garantire l'integrità del sistema.
Le applicazioni tipiche degli interruttori bipolari includono:
- Grandi elettrodomestici: Lavatrici, forni, lavastoviglie, scaldabagni elettrici, sistemi HVAC (riscaldamento, ventilazione e condizionamento dell'aria).
- Circuiti a 240 volt: Utilizzati in ambienti residenziali, commerciali e industriali per apparecchiature che richiedono tensioni più elevate.
- Impianti industriali e commerciali: Dove la sicurezza e l'affidabilità sono prioritarie.
- Sistemi di energia rinnovabile: Come pannelli solari, dove sono necessari per isolare in modo sicuro i circuiti CC e CA.

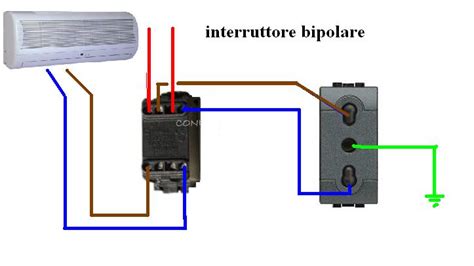

Come si monta un interruttore bipolare in una presa?
Confronto Diretto: Unipolare vs. Bipolare
La scelta tra un interruttore unipolare e uno bipolare dipende dalle specifiche esigenze dell'applicazione, dal tipo di circuito e dal livello di sicurezza richiesto.
| Caratteristica | Interruttore Unipolare | Interruttore Bipolare |
|---|---|---|
| Conduttori Interrotti | Uno (solitamente la fase) | Due (fase e neutro) |
| Livello di Sicurezza | Standard | Elevato |
| Applicazioni Tipiche | Illuminazione, prese standard, apparecchi a bassa potenza | Grandi elettrodomestici, circuiti a 240V, applicazioni industriali |
| Tensione Nominale | 120V | 240V (o superiore) |
| Corrente Nominale | 15A - 20A | 20A - 30A (o superiore) |
| Complessità | Semplice | Più complesso |
| Costo | Generalmente inferiore | Generalmente superiore |
Il Caso Specifico dell'Albergo
Nel contesto dell'albergo descritto, la presenza di un differenziale e di un magnetotermico unipolare con In = 3 A in una generica stanza, e di un quadro generale che alimenta un gruppo di camere con magnetotermici (probabilmente bipolari) C10 per ciascuna, solleva interrogativi.
Il magnetotermico unipolare da 3A nella stanza è probabilmente un interruttore differenziale (salvavita) in versione unipolare, abbinato a un interruttore magnetotermico. La sua funzione è quella di proteggere i circuiti di illuminazione o prese a bassa potenza da sovraccarichi, cortocircuiti e, soprattutto, da dispersioni di corrente verso terra, garantendo la sicurezza degli occupanti. L'interruttore magnetotermico bipolare C10 nel quadro generale, invece, protegge i circuiti che alimentano un gruppo di camere da sovraccarichi e cortocircuiti, interrompendo sia la fase che il neutro per una protezione completa.
La domanda sul perché sia stato installato un interruttore magnetotermico C3 (probabilmente si intende un magnetotermico da 3A, ma solitamente si usano valori più alti per circuiti di potenza) in una stanza è pertinente. Se si tratta di un magnetotermico puro, 3A è un valore molto basso per circuiti domestici standard che alimentano prese, a meno che non sia destinato a un carico specifico di bassissima potenza. Potrebbe trattarsi di un errore di interpretazione o di un dimensionamento molto particolare. Se invece si tratta di un interruttore differenziale magnetotermico, il valore di 3A (30mA) è tipico per la protezione differenziale, che interviene in caso di correnti di dispersione.
Magnetotermico Unipolare con Sezionatore del Neutro vs. Bipolare
La scelta tra un magnetotermico unipolare con sezionatore del neutro e uno bipolare si basa sulla necessità di isolare completamente un circuito.
- Magnetotermico Unipolare con Sezionatore del Neutro: In questo caso, il magnetotermico protegge la fase e un sezionatore separato interrompe il neutro. Questo permette di sezionare completamente il circuito, ma richiede due dispositivi distinti.
- Magnetotermico Bipolare: Interrompe simultaneamente fase e neutro con un unico dispositivo. Questo garantisce un sezionamento più rapido e sicuro, ed è spesso preferito per la sua semplicità d'uso e la garanzia di interruzione totale.
L'idea che in un impianto domestico con linee di luci da 10A e circuiti da 16A sia conveniente avere la possibilità di sezionare un circuito lasciando l'altro in tensione suggerisce l'uso di magnetotermici bipolari o unipolari con sezionatore del neutro. Questo permette interventi di manutenzione su una linea senza dover togliere alimentazione all'intera utenza.
Considerazioni sulla Scelta e Installazione
La scelta dell'interruttore appropriato richiede una valutazione attenta delle caratteristiche elettriche dell'impianto, come tensione e corrente nominale, nonché delle specifiche ambientali e meccaniche.
Specifiche Tecniche Cruciali
- Tensione Nominale: Deve essere compatibile con la tensione del circuito (es. 120V o 240V).
- Corrente Nominale (Amperaggio): Deve essere superiore alla corrente massima assorbita dall'apparecchio o dal circuito protetto, per evitare interventi intempestivi.
- Capacità di Interruzione: Indica la massima corrente di guasto che l'interruttore può interrompere in sicurezza.
- Tipo di Curva di Intervento: Definisce il tempo di intervento dell'interruttore in caso di sovraccarico (es. curva C per carichi con spunti di corrente).
Aspetti di Installazione e Sicurezza
È fondamentale interrompere l'alimentazione del circuito prima di procedere con qualsiasi operazione di installazione o manutenzione. La morsettiera posteriore degli interruttori presenta fori specifici per il collegamento dei cavi: fase, neutro e terra. Seguire scrupolosamente le istruzioni di montaggio e, in caso di dubbi, consultare sempre un elettricista qualificato. Le normative di sicurezza elettrica, come il rispetto del Codice Elettrico Nazionale, devono essere sempre osservate.
La corretta scelta e installazione degli interruttori non solo garantisce il funzionamento ottimale degli apparecchi elettrici, ma è un pilastro fondamentale per la sicurezza generale dell'impianto elettrico.
