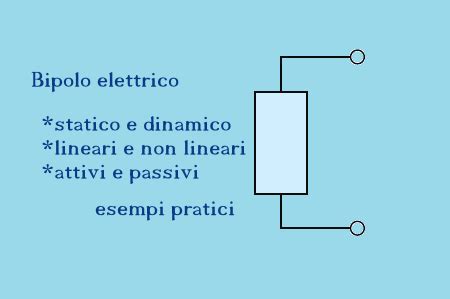

In elettrotecnica, il concetto di bipolo rappresenta un elemento fondamentale per la comprensione e l'analisi dei circuiti elettrici. Un bipolo è definito come un componente circuitale caratterizzato da due morsetti, i quali facilitano l'interazione con i fenomeni elettromagnetici esterni. Il suo comportamento, dal punto di vista esterno, è interamente determinato dalla relazione costitutiva tra la tensione ai suoi capi e la corrente che lo attraversa. Questa interazione può essere paragonata, in automatica, a un modello "black box" il cui funzionamento è descritto da una funzione di trasferimento.
Definizione e Regime di Funzionamento dei Bipoli
In un regime quasi stazionario, un bipolo può essere visualizzato come l'unione di una superficie chiusa, impermeabile ai fenomeni elettromagnetici, e una porta elettrica. Quest'ultima è costituita da due conduttori le cui estremità formano una coppia ordinata di morsetti. In tale regime, il campo elettrico è di natura conservativa, il che significa che può essere espresso come il gradiente di un potenziale scalare, noto come potenziale elettrico. L'unica corrente presente è quella di conduzione, direttamente correlata al campo di densità di corrente delle cariche libere.
Il comportamento di un bipolo, osservato dall'esterno, è quindi completamente definito dal legame costitutivo tra le funzioni temporali di tensione e corrente. Se questo legame non varia nel tempo, il bipolo è considerato stazionario. Al contrario, se le grandezze variano nel tempo, manifestandosi come derivate o integrali delle tensioni e delle correnti, il bipolo viene definito dinamico.
La caratteristica tensione-corrente (V-I) di un bipolo è generalmente rappresentabile graficamente attraverso una o più curve. Un bipolo stazionario è descritto da un'unica caratteristica, mentre per un bipolo dinamico esistono infinite caratteristiche, dipendenti dal regime di funzionamento. Ad esempio, imponendo una specifica corrente, è possibile calcolare la tensione ai capi del bipolo, configurandolo come un elemento controllato in corrente.
Classificazione dei Bipoli: Attivi e Passivi
Un bipolo può essere assimilato a un sistema termodinamico che scambia lavoro elettrico con l'ambiente esterno attraverso i suoi morsetti. Contemporaneamente, attraverso la sua superficie chiusa, può scambiare lavoro non elettrico in modo reversibile e calore. La distinzione fondamentale tra i bipoli risiede nella loro capacità di introdurre o assorbire energia elettrica nel circuito.
Un bipolo è definito passivo se l'energia totale che scambia con l'esterno è sempre positiva, secondo la convenzione dell'utilizzatore (dove la potenza assorbita è positiva). In altre parole, un bipolo passivo assorbe energia dal circuito. Se tale energia è sempre positiva, il bipolo è detto strettamente passivo.
Viceversa, un bipolo è definito attivo se è in grado di erogare energia elettrica al circuito, attuando un assorbimento negativo di energia. Un bipolo è strettamente attivo se eroga energia in modo continuo. Gli elementi che forniscono energia sotto forma di tensione sono i generatori, come il generatore di tensione ideale e il generatore di corrente ideale. Questi sono definiti "ideali" perché, teoricamente, possono fornire tensioni o correnti in modo indefinito senza dissipazione, una condizione che nella realtà non si verifica mai completamente.
Una distinzione ulteriore si basa sulla tensione a vuoto e sulla corrente di cortocircuito:
- Bipoli passivi: Presentano sia una tensione a vuoto che una corrente di cortocircuito pari a zero.
- Bipoli attivi: Presentano sia una tensione a vuoto che una corrente di cortocircuito diverse da zero.
Bipoli Lineari e Non Lineari

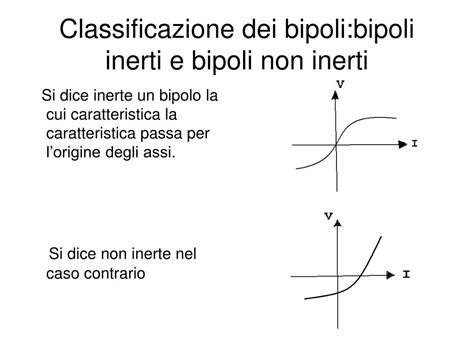

Il comportamento di un bipolo può essere lineare o non lineare. Un bipolo è considerato lineare se il legame costitutivo tra tensione e corrente è una relazione lineare, ovvero esprimibile come un'equazione algebrica di primo grado. I bipoli lineari sono particolarmente importanti perché molti circuiti reali possono essere approssimati da modelli lineari, semplificando notevolmente l'analisi.
I bipoli non lineari, invece, presentano un legame costitutivo più complesso, non riducibile a una semplice equazione lineare. In questi casi, la caratteristica tensione-corrente non è una retta, e il loro comportamento può essere più difficile da prevedere e analizzare.
Bipoli Stazionari e Dinamici
La definizione di bipolo come elemento il cui comportamento è descritto dal legame tensione-corrente è valida principalmente in regime stazionario, ovvero quando tensione e corrente sono costanti nel tempo. In regime variabile, le cose si complicano.
Un bipolo statico è caratterizzato dal fatto che la tensione (o la corrente) in un dato istante dipende dalla corrente (o dalla tensione) nello stesso istante. La sua analisi si basa sulla caratteristica tensione-corrente istantanea.
Il bipolo dinamico, invece, è un bipolo in cui la tensione (o la corrente) in un certo istante dipende non solo dal valore istantaneo della corrente (o della tensione), ma anche dai valori precedenti. Questo introduce il concetto di "memoria" nel bipolo, poiché il suo stato attuale è influenzato dalla sua storia passata. In questi casi, non è sufficiente una singola curva caratteristica per descrivere completamente il comportamento del bipolo; sono necessarie informazioni aggiuntive, come le condizioni iniziali.
I Bipoli Ideali: Resistore, Condensatore e Induttore
All'interno della vasta gamma di bipoli, alcuni sono considerati "ideali" in quanto rappresentano modelli semplificati di componenti reali, utili per l'analisi teorica e la progettazione di circuiti. I tre bipoli ideali fondamentali sono il resistore, il condensatore e l'induttore.

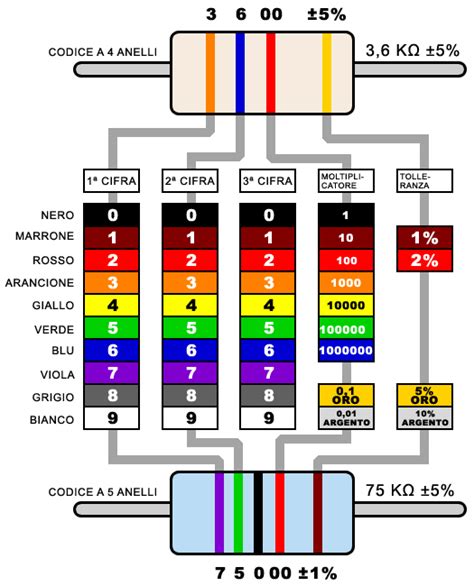

Il Resistore Ideale
Il componente elettrico corrispondente al modello del resistore ideale è, appunto, il resistore. Si tratta di un bipolo lineare e passivo, poiché la sua potenza è sempre assorbita dal circuito. L'energia che attraversa un resistore ideale viene trasformata in calore in modo irreversibile attraverso l'effetto Joule, secondo la legge di Ohm: $V(t) = R \cdot I(t)$, dove $R$ è la resistenza. In questo caso, $P(t) = V(t) \cdot I(t) = R \cdot I(t)^2 \ge 0$, confermando la sua natura passiva.

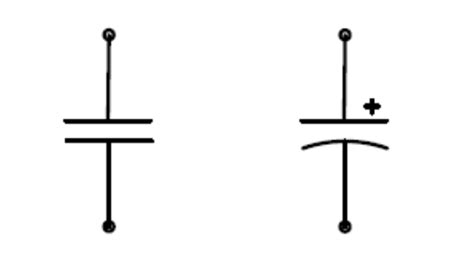

Il Condensatore Ideale
Il condensatore ideale è un bipolo dinamico che immagazzina energia sotto forma di campo elettrico. La sua relazione costitutiva è data da:$I(t) = C \cdot \frac{dV(t)}{dt}$dove $C$ è la capacità.
Questo bipolo è caratterizzato da memoria: la sua caratteristica è univocamente determinata solo se si conosce il valore iniziale della tensione ai suoi capi al tempo $t0$. È importante notare che il condensatore non è un bipolo strettamente passivo, poiché può anche erogare energia (anche se nel modello ideale si considera spesso la sua capacità di immagazzinamento). La potenza istantanea assorbita è $P(t) = V(t) \cdot I(t) = V(t) \cdot C \cdot \frac{dV(t)}{dt}$. L'energia immagazzinata è $EC(t) = \frac{1}{2} C V(t)^2$.
È fondamentale chiarire un punto critico spesso fonte di confusione: nel condensatore ideale, non vi è un accumulo di carica netta. Ciò che avviene è una separazione di carica tra le due armature. Questa separazione genera un campo elettrico che immagazzina energia. La carica complessiva all'interno del dielettrico è nulla, ma la differenza di potenziale tra le armature crea il campo elettrico. Se si considera la corrente entrante in un morsetto e quella uscente dall'altro, queste sono uguali in modulo ma opposte in verso, una conseguenza della conservazione della carica e della convenzione sui versi.
L'Induttore Ideale
L'induttore ideale è un altro bipolo dinamico che immagazzina energia, questa volta sotto forma di campo magnetico. La sua relazione costitutiva è espressa da:$V(t) = L \cdot \frac{dI(t)}{dt}$dove $L$ è l'induttanza.
Anche l'induttore possiede memoria: la sua caratteristica è determinata in modo univoco solo se si conosce il valore iniziale della corrente che lo attraversa al tempo $t0$. Come il condensatore, l'induttore non è un bipolo strettamente passivo. La potenza istantanea assorbita è $P(t) = V(t) \cdot I(t) = L \cdot \frac{dI(t)}{dt} \cdot I(t)$. L'energia immagazzinata nel campo magnetico è $EL(t) = \frac{1}{2} L I(t)^2$.
La Caratteristica Esterna del Bipolo
Il legame tra la tensione ai capi di un bipolo e l'intensità di corrente che lo attraversa può essere studiato sperimentalmente. Applicando una tensione variabile e misurando la corrente assorbita, o viceversa, facendo scorrere una corrente nota e misurando la tensione, si ottiene la cosiddetta caratteristica esterna del bipolo. Questa curva rappresenta graficamente la relazione V-I e fornisce informazioni cruciali sul comportamento del componente. Per i bipoli lineari, questa caratteristica è una retta; per quelli non lineari, assume forme più complesse.
BIPOLI RESISTIVI TRATTAZIONE GRAFICA
Oltre i Bipoli: I Tripoli
Estendendo il concetto, si possono definire anche i tripoli, componenti circuitale dotati di tre terminali. In un tripolo, si possono definire tre correnti entranti nei terminali e tre tensioni tra le coppie di terminali. Tuttavia, a causa delle leggi di Kirchhoff, solo due correnti e due tensioni sono indipendenti. È possibile semplificare l'analisi fissando un terminale come riferimento e misurando le tensioni degli altri due rispetto ad esso, considerando la corrente nel terminale di riferimento come dipendente dalle altre due. Le considerazioni sui bipoli attivi, passivi, stazionari e dinamici sono estendibili anche ai tripoli, sebbene con una maggiore complessità analitica.
