L'integrazione di sistemi digitali come Arduino in applicazioni del mondo reale, specialmente quelle che coinvolgono interfacce con il mondo fisico, spesso presenta sfide legate alla qualità del segnale. Un problema comune è la presenza di disturbi elettrici che possono compromettere la lettura accurata degli ingressi, portando a malfunzionamenti imprevedibili. Questo articolo esplora le cause dei disturbi negli interruttori e fornisce strategie per mitigarli, con un focus sull'uso di condensatori e altre tecniche per garantire segnali "puliti" ad Arduino.
L'Origine dei Disturbi nei Segnali Digitali
I segnali digitali, per funzionare correttamente, richiedono una transizione netta tra i livelli logici alto e basso. Tuttavia, nel mondo reale, i segnali raramente sono così ideali. Diverse fonti possono introdurre disturbi, trasformando un segnale pulito in una sequenza di oscillazioni indesiderate.
Interferenze Elettromagnetiche e Risonanza Parassita
Uno dei principali colpevoli dei disturbi è l'interferenza elettromagnetica (EMI). Ogni componente elettronico, ogni cavo, può irradiare o ricevere segnali indesiderati. Questi disturbi possono manifestarsi come picchi improvvisi o oscillazioni a frequenze variabili.
Un altro fattore da considerare sono le proprietà parassite dei componenti e dei collegamenti. Resistenza e induttanza distribuite nei cavi e nelle piste del circuito stampato, così come le capacità intrinseche dei componenti, possono creare circuiti risonanti indesiderati. Quando questi circuiti vengono eccitati da un segnale di commutazione rapida, possono generare oscillazioni significative che persistono anche dopo che il segnale originale si è stabilizzato.
La Natura dei Segnali Reali: Non Ideali

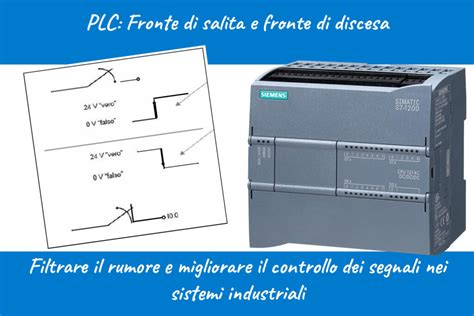

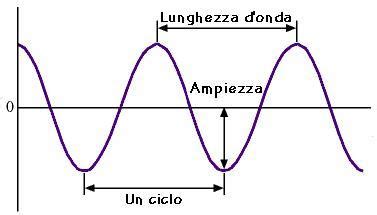

Il mondo reale è ben diverso dai circuiti ideali presentati nei testi teorici. Un segnale che dovrebbe passare istantaneamente da 0V a 5V, ad esempio, può presentare fronti di salita e discesa non perfettamente verticali. Questi fronti, soprattutto se molto rapidi, possono eccitare le impedenze parassite dei collegamenti, generando "ringing" (oscillazioni) prima che il segnale raggiunga il suo livello stabile.
Inoltre, la corrente necessaria per commutare i circuiti digitali può variare rapidamente. Questa variazione di corrente, passando attraverso le impedenze dei collegamenti di alimentazione, causa fluttuazioni nella tensione di alimentazione stessa. Questo effetto è particolarmente pronunciato in circuiti con elevate frequenze di commutazione o con richieste di corrente impulsiva significative.
Il Ruolo dei Condensatori nella Mitigazione dei Disturbi
I condensatori svolgono un ruolo cruciale nella gestione dei disturbi elettrici, principalmente attraverso due meccanismi: filtraggio e disaccoppiamento.
Condensatori come Filtri Passa-Basso

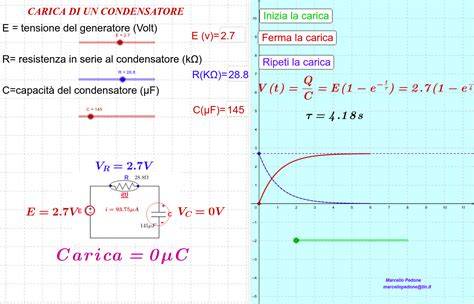

Un condensatore in serie con una resistenza forma un semplice filtro passa-basso. Questo circuito permette il passaggio delle frequenze più basse, attenuando quelle più alte. Nel contesto dei segnali digitali, i disturbi ad alta frequenza sono spesso i più problematici. Un filtro RC (Resistenza-Condensatore) ben dimensionato può efficacemente "smussare" questi picchi e oscillazioni indesiderate, presentando un segnale più pulito al microcontrollore.
Consideriamo un esempio pratico: un segnale di ingresso ad Arduino presenta un disturbo sotto forma di un picco importante sul fronte ON. Questo picco, se non mitigato, potrebbe essere interpretato erroneamente come un evento di commutazione. L'applicazione di un filtro passa-basso, composto da una resistenza (ad esempio, 330 Ohm) in serie con il segnale e un condensatore (ad esempio, 330 nF) collegato a massa, può rimuovere o ridurre significativamente questo disturbo.
La scelta dei valori di R e C dipende dalla frequenza dei disturbi da filtrare e dalla velocità di risposta desiderata per il segnale. Una frequenza di taglio più bassa (ottenuta con valori maggiori di R o C) fornirà un filtraggio più efficace ma potrebbe rallentare la risposta del segnale.
Condensatori di Disaccoppiamento: La Prima Linea di Difesa

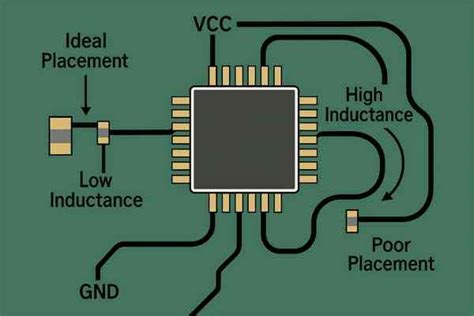

I condensatori di disaccoppiamento sono posizionati il più vicino possibile ai pin di alimentazione dei circuiti integrati, inclusi i microcontrollori come quelli utilizzati in Arduino. Il loro scopo è fornire una riserva di carica locale che possa soddisfare le richieste improvvise di corrente del chip.
Quando un microcontrollore commuta rapidamente i suoi transistor interni, richiede brevi impulsi di corrente. Senza un condensatore di disaccoppiamento, questi impulsi devono viaggiare attraverso le piste di alimentazione del circuito stampato e le connessioni dell'alimentatore. Le impedenze di questi percorsi possono causare cali di tensione significativi, compromettendo il funzionamento del chip stesso e potenzialmente introducendo disturbi in altre parti del circuito.
Il condensatore di disaccoppiamento agisce come un piccolo serbatoio di energia, scaricandosi rapidamente per fornire la corrente necessaria durante questi picchi. In questo modo, "disaccoppia" il microcontrollore dalle fluttuazioni dell'alimentazione principale, mantenendo una tensione più stabile ai suoi pin di alimentazione.
La Scelta dei Condensatori di Disaccoppiamento
Non tutti i condensatori sono uguali, specialmente quando si tratta di alte frequenze. I condensatori elettrolitici in alluminio, pur avendo capacità elevate, tendono ad avere una maggiore resistenza serie equivalente (ESR) e induttanza serie equivalente (ESL), che ne limitano l'efficacia alle alte frequenze. Per il disaccoppiamento, i condensatori ceramici multistrato (MLCC) di piccola capacità (come 0.1 µF) sono spesso preferiti per la loro bassa ESR e ESL.
In applicazioni critiche o ad alta velocità, può essere vantaggioso utilizzare una combinazione di condensatori di diverse capacità (ad esempio, un condensatore da 0.1 µF in parallelo con uno da 10 µF) per coprire un intervallo di frequenze più ampio. L'obiettivo è minimizzare l'induttanza e la resistenza serie tra il condensatore e i pin di alimentazione del componente.
Tecniche Avanzate per la Gestione dei Segnali
Oltre all'uso dei condensatori, esistono altre tecniche che possono migliorare la qualità dei segnali in ingresso ad Arduino.
Resistori di Pull-up e Pull-down
Nei circuiti digitali, i pin di ingresso che non sono attivamente pilotati da un segnale esterno possono fluttuare liberamente tra i livelli logici a causa di interferenze elettromagnetiche. Per evitare questo, si utilizzano resistori di pull-up o pull-down.

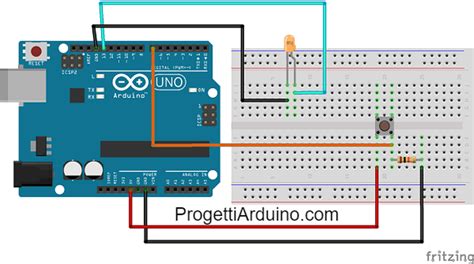

Un resistore di pull-up collega il pin di ingresso a una tensione positiva (ad esempio, 5V o 3.3V) attraverso una resistenza. In assenza di un segnale esterno che imponga un livello basso, il pin viene mantenuto a livello alto. Al contrario, un resistore di pull-down collega il pin a massa, mantenendolo a livello basso in assenza di un segnale esterno.
Nel caso di Arduino, molti pin hanno resistori di pull-up interni che possono essere abilitati via software. Tuttavia, in presenza di segnali molto disturbati o su lunghe distanze di cablaggio, un resistore di pull-up esterno (ad esempio, da 1kΩ tra 5V e il pin di lettura) può offrire una maggiore robustezza.
Debouncing: Gestire gli Interruttori Meccanici
Gli interruttori meccanici, sia pulsanti che a levetta, presentano un problema intrinseco noto come "rimbalzo" (bounce). Quando i contatti di un interruttore si chiudono o si aprono, non lo fanno in modo pulito. Invece, rimbalzano avanti e indietro per alcuni millisecondi prima di stabilizzarsi.
Se Arduino legge direttamente un segnale da un interruttore meccanico senza gestire il rimbalzo, interpreterà ogni rimbalzo come una nuova pressione o rilascio. Questo può portare a letture multiple per una singola azione fisica.
Esistono due approcci principali per gestire il rimbalzo:
- Debouncing Software: Si implementa una routine software che ignora i cambiamenti di stato del pin per un breve periodo di tempo dopo il primo rilevamento. Questo può essere realizzato utilizzando funzioni di delay o controllando la stabilità del segnale per un certo intervallo.
- Debouncing Hardware: Si utilizzano componenti elettronici, tipicamente condensatori e resistori, per creare un filtro che assorba i rimbalzi. Un circuito RC può essere configurato per rallentare la transizione del segnale, rendendolo meno sensibile ai rapidi cambi di stato causati dai rimbalzi.
La scelta tra debouncing software e hardware dipende dalle specifiche dell'applicazione. Il debouncing hardware è generalmente più affidabile e non consuma risorse del processore, ma richiede componenti aggiuntivi. Il debouncing software è più flessibile ma può influenzare le prestazioni del sistema.
L'Uso di Condensatori per la Stabilizzazione dell'Alimentazione
Oltre al filtraggio dei segnali di ingresso, i condensatori sono fondamentali per garantire una fornitura di alimentazione stabile e pulita ai microcontrollori e ad altri componenti elettronici.
Condensatori Elettrolitici per L'Appiattimento dei Picchi di Corrente
Quando dispositivi come motori stepper o attuatori vengono avviati, possono assorbire correnti di spunto significativamente più elevate rispetto alla loro corrente nominale. Se l'alimentazione non è in grado di fornire rapidamente questa corrente aggiuntiva, la tensione può calare drasticamente. Questo fenomeno, noto come "brown-out", può causare il malfunzionamento o il reset del microcontrollore.
Un condensatore elettrolitico di capacità adeguata, posto sull'alimentazione del carico, può agire da buffer. Si carica durante i periodi di basso assorbimento e scarica la sua energia immagazzinata per fornire la corrente di spunto necessaria all'avvio, aiutando a mantenere la tensione di alimentazione entro limiti accettabili.
Alimentatori Lineari vs. Switching e il Loro Impatto sui Disturbi
La scelta dell'alimentatore ha un impatto diretto sulla qualità del segnale e sulla suscettibilità ai disturbi.
Alimentatori Lineari: Questi alimentatori sono generalmente più semplici e generano meno disturbi ad alta frequenza. Tuttavia, sono meno efficienti e possono dissipare calore significativo, specialmente se la differenza tra la tensione di ingresso e quella di uscita è elevata. Un tipo di alimentatore lineare a basso costo è il "passive dropper", che può essere problematico se la richiesta di corrente è elevata, in quanto una linea AC diventa parte integrante dell'alimentazione DC stabilizzata, aumentando la suscettibilità ai disturbi.
Alimentatori Switching (SMPS): Questi alimentatori sono molto più efficienti e compatti, ma intrinsecamente generano rumore ad alta frequenza a causa dei loro circuiti di commutazione. Per mitigare questi disturbi, gli SMPS richiedono un'attenta progettazione del filtraggio e dello schermo. È cruciale isolare l'anello di retroazione per garantire che la tensione regolata sia separata dalla tensione di rete alternata.
Indipendentemente dal tipo di alimentatore, il filtraggio della tensione di uscita è essenziale. Condensatori elettrolitici aiutano nel filtraggio del ripple residuo, mentre condensatori di bypass riducono i disturbi sull'uscita DC.
Gestione dei Segnali da Contatori di Energia (Uscite S0)
Il problema di leggere impulsi da contatori di energia elettrica (con uscita S0) su Arduino, specialmente quando si devono leggere più contatori o quando i cavi sono lunghi, è un esempio concreto delle sfide discusse.
Le uscite S0 dei contatori sono tipicamente di tipo "open collector" e possono gestire tensioni fino a 30V. Presentano una certa caduta di tensione e una corrente di fuga in stato off.
Per leggere questi segnali con Arduino, è necessario un circuito di interfaccia appropriato. Una resistenza di pull-up esterna (ad esempio, 1kΩ) è spesso necessaria per mantenere il segnale a livello alto quando l'uscita del contatore è disattivata. La resistenza di carico (ad esempio, 360Ω) viene posta in serie con l'uscita del contatore per limitare la corrente e misurare il consumo di energia.
La lunghezza del cavo (come i 7 metri di cavo di rete Cat6 menzionati) può introdurre problemi di integrità del segnale. In questi casi, oltre al pull-up, può essere utile considerare:
- Schermatura del cavo: Utilizzare cavi schermati e collegare lo schermo a massa può ridurre l'assorbimento di interferenze esterne.
- Filtri aggiuntivi: Implementare filtri passa-basso (RC) sia sul lato del contatore che sul lato di Arduino può aiutare a rimuovere i disturbi ad alta frequenza accumulati lungo il cavo.
- Utilizzo di contatori interni di Arduino: Modelli come Arduino Mega dispongono di contatori hardware interni che possono leggere direttamente gli impulsi da ingressi dedicati, liberando il processore e migliorando l'accuratezza della lettura, specialmente per segnali ad alta frequenza o multipli eventi simultanei.
La frequenza degli impulsi (circa 3 impulsi al secondo, corrispondenti a 1000 impulsi per kWh) è relativamente bassa, il che rende la lettura con Arduino fattibile anche senza contatori hardware dedicati, purché il segnale sia adeguatamente condizionato.
Considerazioni sull'Alimentazione di Arduino e sui Componenti a Basso Consumo
Quando si progetta un sistema basato su Arduino, specialmente per applicazioni a batteria, la gestione dell'energia è fondamentale.
Microcontrollori a Basso Consumo e Modalità di Risparmio Energetico
Microcontrollori come l'ATmega328P (il cuore di molti Arduino) sono disponibili in versioni "PicoPower" ottimizzate per il basso consumo. L'implementazione di modalità di basso consumo, dove il microcontrollore entra in uno stato di ibernazione o riposo, è essenziale.
Il risveglio da queste modalità può essere gestito tramite:
- Interrupt hardware esterni: Un evento esterno (come la pressione di un pulsante o il segnale da un sensore) può attivare un interrupt che risveglia il microcontrollore.
- Timer interni: Un timer interno può essere configurato per risvegliare periodicamente il microcontrollore per eseguire un compito specifico (ad esempio, leggere un sensore) prima di tornare in modalità di basso consumo.
Gestione della Tensione e Regolatori Switching
Molti sensori e moduli wireless operano a tensioni inferiori (ad esempio, 3.3V). L'alimentazione di questi componenti da batterie (spesso a tensioni inferiori a 3V) richiede regolatori di tensione efficienti. I regolatori switching, come il MAX856, sono ideali per queste applicazioni grazie alla loro alta efficienza e basso consumo di corrente di riposo.
Il Ruolo del Timer TPL5110
Per applicazioni che richiedono un consumo energetico estremamente basso, chip come il TPL5110 (Texas Instruments) offrono un controllo preciso sulla linea di alimentazione. Questo timer digitale può attivare o disattivare l'alimentazione a intervalli programmabili, assorbendo correnti nell'ordine dei nanoampere in modalità standby. La sua integrazione con il microcontrollore consente di ottimizzare ulteriormente il consumo energetico, attivando l'alimentazione solo quando necessario.
Conclusione
La gestione dei disturbi negli interruttori e la garanzia di segnali puliti per Arduino sono aspetti cruciali per la realizzazione di progetti robusti e affidabili. L'uso appropriato di condensatori per filtraggio e disaccoppiamento, insieme a tecniche come i resistori di pull-up e il debouncing, sono fondamentali. Comprendere le origini dei disturbi, le caratteristiche dei componenti e le migliori pratiche di progettazione dell'alimentazione permette di superare le sfide poste dall'interfacciamento tra il mondo digitale e quello analogico, aprendo la strada a soluzioni elettroniche più stabili e performanti.
