La simulazione ingegneristica con Ansys rappresenta uno strumento fondamentale per ingegneri e studenti che desiderano validare e ottimizzare i propri progetti. In particolare, l'analisi agli elementi finiti (FEM) di componenti meccanici come gli alberi richiede un'attenzione meticolosa alla generazione della mesh, il processo di discretizzazione del modello geometrico in piccoli elementi. Questo tutorial si propone di fornire una guida dettagliata su come impostare correttamente il meshing in Ansys per l'analisi di alberi sottoposti a diverse sollecitazioni, confrontando i risultati FEM con quelli analitici e discutendo le strategie per ottenere convergenza e accuratezza.

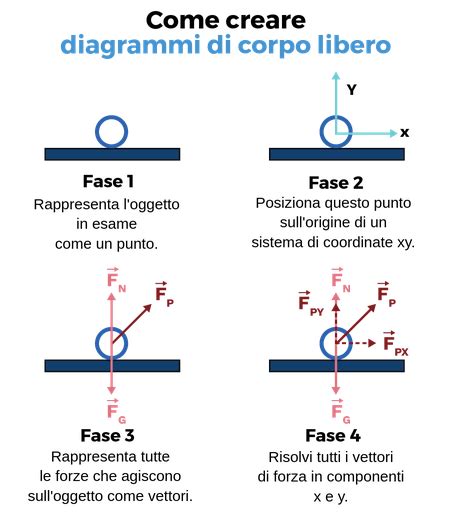

Comprendere le Sollecitazioni e i Criteri di Rottura
Prima di procedere con la configurazione del modello FEM, è cruciale comprendere le sollecitazioni a cui l'albero è sottoposto e i criteri di rottura che verranno utilizzati per interpretare i risultati. Nel caso specifico, l'albero è soggetto a una trazione di 80 kN, una flessione e una torsione di 300 Nm ciascuna.
Quando si analizzano sollecitazioni multiple, come in questo scenario, lo stato di sforzo complessivo è meglio rappresentato utilizzando il criterio di von Mises. Questo criterio, noto anche come energia di distorsione, è particolarmente adatto per materiali duttili e fornisce una misura dello sforzo equivalente che può causare la snervamento del materiale. Per carichi puramente di trazione o flessione, l'analisi dello "sforzo normale" (sigma) può essere sufficiente, ma per ottenere una visione completa dello stato tensionale, specialmente in presenza di combinazioni di carichi, lo sforzo equivalente di von Mises è la scelta più robusta.
Per quanto riguarda la conversione dei risultati FEM in un confronto con i calcoli analitici, è importante notare che per carichi di trazione o flessione isolati, si potrebbero inizialmente considerare gli sforzi normali. Tuttavia, la presenza di intagli o geometrie complesse introduce concentrazioni di sforzo che rendono il criterio di von Mises indispensabile per una valutazione accurata della resistenza.
Impostazione del Modello e della Mesh in Ansys
L'accuratezza dei risultati di un'analisi FEM è intrinsecamente legata alla qualità della mesh utilizzata. Ansys offre un software di meshing avanzato, progettato per produrre mesh appropriate per soluzioni multifisiche accurate ed efficienti. Le soluzioni di meshing Ansys spaziano dal meshing semplice e automatizzato al meshing altamente artigianale, consentendo agli utenti di adattare la discretizzazione alle esigenze specifiche del problema.
Strategie di Refinement della Mesh
Per la simulazione di alberi con zone critiche, come quelle interessate da intagli o variazioni di sezione, è consigliabile adottare una strategia di refinement della mesh. Questo significa creare una mesh più fine (elementi di dimensioni ridotte) nelle aree dove si prevedono gradienti di sforzo elevati e una mesh più grossolana nelle zone meno critiche. Ad esempio, per le zone con intagli, si raccomanda di avere almeno tre elementi lungo la dimensione geometrica minore per catturare accuratamente la concentrazione degli sforzi. Un'impostazione di una mesh di 1 mm in prossimità delle zone critiche e più larga altrove è un buon punto di partenza.
L'obiettivo è bilanciare l'accuratezza con l'efficienza computazionale. Una mesh eccessivamente fine su tutto il modello può portare a tempi di calcolo proibitivi, mentre una mesh troppo grossolana può compromettere la convergenza e l'affidabilità dei risultati.
Gestione degli Intagli e dei Coefficienti di Concentrazione dello Sforzo (Kt)
Gli intagli sui alberi sono elementi critici che introducono concentrazioni di sforzo significative. La corretta modellazione di questi intagli e la valutazione dei relativi coefficienti di concentrazione dello sforzo (Kt) sono fondamentali per un'analisi accurata.
Nel caso di intagli con raggio di raccordo "r" e diametro della sezione principale "D" (o diametro della sezione con intaglio "d"), il calcolo del Kt può essere effettuato sia tramite formule analitiche che tramite simulazione FEM. Le formule spesso utilizzano grafici o tabelle che correlano il rapporto r/D (o r/d) con il Kt. Tuttavia, in alcune situazioni, potrebbe non essere disponibile una curva specifica per i rapporti geometrici del proprio problema.
Per calcolare il Kt tramite FEM, è necessario eseguire una simulazione su un provino privo di intaglio con gli stessi carichi e la stessa mesh, e poi confrontare i risultati con quelli del modello che include l'intaglio. Questo approccio permette di determinare il Kt effettivo indotto dalla geometria specifica. L'accuratezza del calcolo del Kt tramite FEM dipende dalla qualità della mesh nelle zone critiche e dalla corretta applicazione di vincoli e forze.
Un esempio di calcolo del Kt è stato discusso, dove per una zona B sono stati ottenuti due valori (3,463 e 2,172) utilizzando diversi rapporti r/d. Questo sottolinea l'importanza di utilizzare i parametri geometrici corretti nel calcolo analitico e di verificare la coerenza con le curve di riferimento.
🌡️ Tutorial Ansys Fluent: Calcolo del coefficiente di scambio termico per convezione naturale
Confronto tra Risultati Analitici e FEM
Il confronto tra i risultati ottenuti tramite calcoli analitici e le simulazioni FEM è una pratica standard per validare l'accuratezza del modello e della mesh. Per fare ciò in modo efficace, è necessario impostare correttamente il software Ansys per visualizzare e analizzare gli sforzi appropriati.
Visualizzazione degli Sforzi
Quando si confrontano i risultati FEM con le formule analitiche per la trazione e la flessione, è utile poter visualizzare specifici componenti dello sforzo. Ad esempio, per la trazione lungo l'asse Z (sigmazz), o per la flessione, potrebbe essere necessario visualizzare lo "sforzo normale" invece dello sforzo equivalente di von Mises. L'impostazione per visualizzare questi componenti specifici può variare leggermente a seconda della versione di Ansys utilizzata. È importante assicurarsi di selezionare l'opzione corretta per visualizzare lo sforzo desiderato (ad esempio, "Normal Stress" o componenti specifici come SigmaX, SigmaY, SigmaZ).
Se i risultati FEM mostrano differenze significative rispetto ai calcoli analitici (ad esempio, differenze di 50 MPa), ciò può indicare la necessità di affinare ulteriormente la mesh, rivedere l'applicazione dei carichi e dei vincoli, o verificare la correttezza delle formule analitiche utilizzate. È fondamentale che gli stessi carichi siano applicati e che la mesh sia il più possibile coerente tra i diversi scenari di analisi (ad esempio, per il calcolo del Kt).
Risorse Didattiche e Supporto Ansys per l'Accademia
Ansys offre un ecosistema completo di risorse progettate specificamente per l'ambito accademico, supportando studenti ed educatori nel percorso di apprendimento della simulazione ingegneristica.
Corsi e Tutorial
Ansys mette a disposizione centinaia di risorse modulari pensate per essere integrate facilmente nei curriculum esistenti. I Corsi di Innovazione Ansys gratuiti vanno oltre la teoria fisica, rinforzando i concetti con simulazioni Ansys ad alta fedeltà e casi di studio reali. Questi corsi sono ideali per studenti e ingegneri alle prime armi per migliorare le proprie competenze, e per gli educatori da assegnare come compiti a casa.
Esistono playlist video progettate per aiutare gli studenti a iniziare con i prodotti gratuiti Ansys Student o per migliorare le loro abilità utilizzando la suite accademica più ampia di prodotti. Una serie di video include tutorial per supportare l'apprendimento delle capacità strutturali e fluidodinamiche, pensati per gli utenti dei prodotti Ansys Student. Per chi ha già completato i video "Getting Started with Ansys Student", sono disponibili video che esplorano argomenti più avanzati nel campo delle strutture, ideali per team studenteschi competitivi che utilizzano Ansys Mechanical per progettazione e ottimizzazione.
Forum di Supporto e Comunità
L'Ansys Learning Forum è la comunità di supporto di riferimento per il mondo accademico. Qui è possibile cercare risposte a domande comuni e navigare tra le categorie di discussione per vedere di cosa parlano gli altri. Le categorie spaziano dai prodotti Ansys alle aree di fisica e simulazione, fornendo informazioni utili per supportare il percorso di apprendimento.
Percorsi Formativi Universitari
Per un approfondimento specialistico, esistono percorsi formativi dedicati. Ad esempio, un corso online gratuito, accessibile attraverso la piattaforma edX, è offerto dall'Università Cornell e tenuto dal Professor Rajesh Bhaskaran. Inoltre, l'Università Tecnica di Madrid (UPM) offre un master online volto a formare esperti nella simulazione di fluidodinamica computazionale e simulazione di meccanica dei solidi utilizzando il software Ansys.
Queste risorse, che includono programmi per tutti i livelli e esempi di vita reale che dimostrano come integrare la simulazione ingegneristica nei curricula STEM o universitari, sono fondamentali per garantire che i laureati possiedano le competenze più pertinenti al momento dell'uscita dall'aula.
L'Importanza del Meshing nell'Efficienza della Simulazione
La generazione della mesh è una fase critica che influenza direttamente l'accuratezza e l'efficienza di qualsiasi tipo di simulazione. Ansys riconosce questa importanza e fornisce strumenti di meshing che aiutano a ridurre il tempo e lo sforzo necessari per ottenere risultati accurati.
I generatori di mesh sono il cuore di molte applicazioni, come nel caso dei generatori nelle centrali idroelettriche. Questi componenti devono essere progettati con precisione per ottimizzare la produzione di energia ed evitare surriscaldamenti. La simulazione con Ansys, supportata da un flusso di lavoro migliorato, permette a ingegneri come quelli di INDAR di migliorare l'accuratezza della progettazione dei generatori e accelerare tutte le fasi della simulazione. L'adozione di tecnologie come Ansys Mosaic per migliorare il flusso di lavoro di meshing in Ansys Fluent ha notevolmente accelerato le fasi di simulazione, riducendo i tempi di preprocessing da giorni a ore e il tempo di risoluzione del 30%.
Indipendentemente dal tipo di simulazione - strutturale, fluida o elettromagnetica - Ansys si impegna a fornire la mesh più appropriata per soluzioni accurate ed efficienti. L'offerta include strumenti di mesh automatizzati e facili da usare, oltre a opzioni per la creazione manuale della mesh, consentendo una flessibilità senza precedenti nella preparazione dei modelli per l'analisi.
